設備概述:

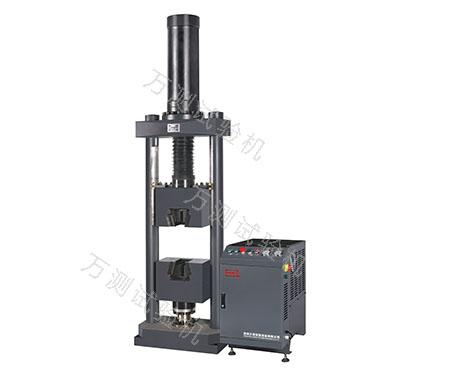

HUT系列D型微機控制電液伺服萬能試驗機採用單空間油缸上置式結構。主油缸採用雙向差動油缸,在一個空間內實現拉壓雙向控制。
試驗機採用無間隙剛性結構,直接利用活塞的昇降來調整試驗空間,操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統,可自動精確地控制試驗過程,並自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用於金屬材料的拉伸試驗,可實現等速率加荷、等速率變形、等速率位移等控制過程,並可在一次試驗中實現力、變形、位移三段控制,各控制之間可平滑轉換。
計算機與測控系統採集試驗數據併發送控制指令,能自動控制試驗過程和自動求出試驗結果,並由微機屏幕實時顯示試驗曲線和試驗結果,由打印機打印試驗報告和試驗曲線。系統具有返車功能,試驗結束后,加載油缸活塞可自動或手動返回初始位置。
相關標準:
(1) GB/T 2611-2007 《試驗機通用技術要求》
(2) GB/T16825.1-2008 《靜力單軸試驗機的檢驗第1部分:拉力和(或)壓力試驗機測力系統的檢驗與校準》
(3) GB/T 16826-2008 《電液伺服萬能試驗機》
(4) JB/T 8612-1997 《電液伺服萬能試驗機》
(5) GB/T 228.1-2010 《金屬材料拉伸試驗第1部分:室溫試驗方法》
(6) GB/T 7314-2005 《金屬材料室溫壓縮試驗方法》
技術參數:
規格型號 |
HUT305D |
最大負荷(kN) |
300 |
試驗機準確度等級 |
1級/0.5級 |
試驗力示值相對誤差 |
±1%/±0.5%以內 |
試驗力測量範圍 |
1%-100%FS(全程不分檔) |
變形(引伸計)測量範圍 |
1%-100%FS |
變形示值相對誤差 |
±1%/±0.5%以內 |
變形分辨力 |
最大變形量的1/500000 |
活塞上升移動最大速度(mm/min) |
340 |
活塞下降移動最大速度(mm/min) |
1000 |
試驗力加載速率範圍 |
0.02%-2%FS/s |
立柱數 |
2 |
立柱間有效距離(mm) |
500 |
拉伸鉗口最大間距(mm) |
600 |
最大壓縮空間(mm) |
390 |
圓試樣夾塊的夾持範圍(mm) |
Φ10~32 |
板試樣夾塊的夾持厚度(mm) |
2~25 |
壓板尺寸(mm) |
120 |
活塞行程(mm) |
600 |
主機外形尺寸(長x寬x高,mm) |
720x550x2835 |
油源外形尺寸(長x寬x高,mm) |
600x880x925 |
總功率(kW) |
5 |
重量(kg) |
2000(主機)+400 (油源) |
