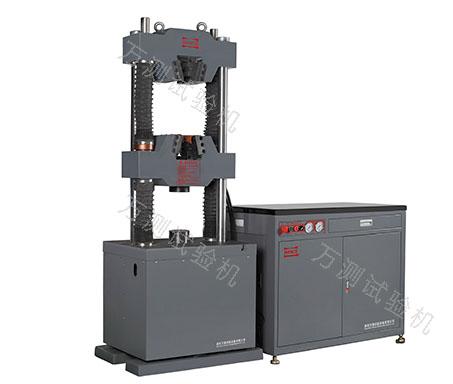

萬測HUT系列A型300kN微機控制電液伺服萬能試驗機

萬測HUT系列A型300kN微機控制電液伺服萬能試驗機
型號:-
品牌:萬測/WANCE
原產地:中國
類別:電子、電力 / 儀器、儀表 / 試驗機
標籤︰萬能試驗機 , 雙空間液壓試驗機 , 試驗機
單價: ¥1 / 件
最少訂量:1 件
發送查詢

產品描述

設備概述:

    HUT305A型微機控制電液伺服試驗機採用油缸下置雙空間結構,其中:上橫梁與下橫梁之間為拉伸空間,主要進行對試樣的拉伸試驗;試台與下橫梁之間為壓縮空間,可實現對試樣的壓縮、彎曲、剪切等試驗,,拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動下橫樑上下移動來自動調整。

   該試驗機主要用於金屬材料的拉伸、壓縮、彎曲、剪切等試驗,配備相應的夾具可用於其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。

    由電氣控制器、伺服閥、負荷傳感器、位移傳感器器、引伸計與計算機共同組成的閉環伺服控制系統,可自動精確地控制試驗過程,並自動測量試驗力、位移、變形等試驗參數。

   試驗機可實現等速率加荷、等速率變形、等速率位移等試驗,並可在一次試驗中實現力、變形、位移三段控制,各控制之間可平滑轉換。



滿足標準:

1) GB/T 2611-2007  《試驗機通用技術要求》

2) GB/T 16826-2008 《電液伺服萬能試驗機》

3) JJG 1063-2010   《電液伺服萬能試驗機》

4) GB/T 228.1-2010 《金屬材料拉伸試驗第1部分:室溫試驗方法》



技術參數:

規格型號

HUT305A

最大負荷(kN)

300

試驗機準確度等級

0.5級

試驗力示值相對誤差

±0.5%以內

試驗力測量範圍

1%-100%FS(全程不分檔)

變形(引伸計)測量範圍

1%-100%FS

變形示值相對誤差

±0.5%以內

變形分辨力

最大變形量的1/500000

試驗力加載速率範圍

0.02%-2%FS/s

主油缸活塞行程(mm)

150

主油缸活塞上升速度(mm/min)

0~180

下橫梁昇降速度(mm/min)

350

立柱數

4

立柱間有效距離(mm)

410

最大拉伸空間(mm)

520

最大壓縮空間(mm)

520

圓試樣夾塊的夾持範圍(mm)

Φ10~Φ32

板試樣夾持厚度(mm)

2~25

壓板尺寸(mm)

Φ120

主機外形尺寸(長×寬×高,mm)

820×570×1955

油源外形尺寸(長×寬×高,mm)

1150×600×900

電源

三相五線制380VAC±10%,50Hz,2.5kW

重量(kg)

1500

       試驗參數通過計算機採集和軟件處理,能自動控制試驗過程和自動求出試驗結果。由微機屏幕實時顯示試驗曲線和試驗結果,並可打印試驗報告和試驗曲線。
