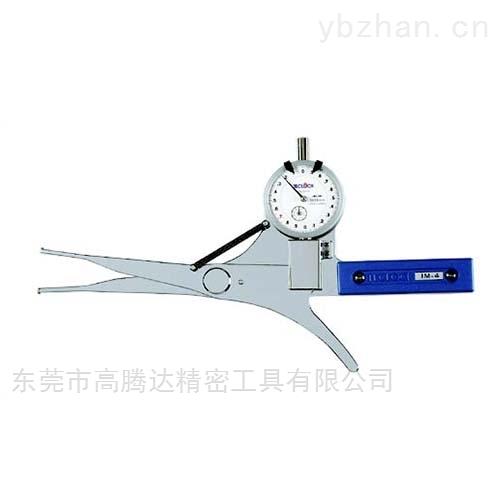

IM系列深孔用內徑卡規內徑規日本TECLOCK

產品型號：

IM-1、IM-2、IM-4、IM-5

產品名稱（別名）：

卡規，內測卡規，內徑卡規，內徑測量儀

產品說明：

1、能夠測量圓筒狀內徑和內部的溝徑的內卡規，由於測頭的改良O輪的溝徑也能進行測量。

2、能有效測量深孔內徑。

3、請用千分尺或環規在測量範圍內設置標準尺寸，作為基準尺寸。

4、測頭為固定式。

5、IM-4測量深度可達100mm，小刻度0.01mm，測量範圍：10-30mm

產品用途：

• 用於測量產品內徑，內部溝槽直徑的測量。
• 專業測量深孔內徑。

產品特點：

1、方便測量孔徑，特殊形狀或部份其它測量工具不能測量的產品內徑。

材質：

測頭：硬質合金

規格：



型號	小刻度（mm)	測量範圍（mm)	指值誤差（mm)	大測量深度（mm)	測頭高度（mm）	測定力（N）	重量（g）
IM-1	0.1	10~100	±0.1	130	2	5 以下	500
IM-2	0.1	10~100	±0.1	180	2	5 以下	620
IM-4	0.01	10~30	±0.02	100	2	5 以下	500
IM-5	0.01	20~40	±0.02	150	4	5 以下	600



工件的內部尺寸是10毫米,15毫米,20毫米和30毫米或對測量的深度



內尺寸    型號	10	15	20	30~
IM-1	35	50	80	130
IM-2	35	50	80	180
IM-4	35	50	80	100
IM-5	–	–	140	150

 IM-4 產品尺寸圖：
