DCS系統中無線通訊技術的應用



★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系無線模擬量傳輸裝置-DTD110FY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點、一點對多點、多點對一點的無線傳輸功能。無線模擬量傳輸裝置無需編程，運用全數字無線加密傳輸方式保証數據安全可靠，傳輸距離在3-50公里，後期無運行費用，配置防雨機箱，防護等級IP45。

DTD110FY及DTD112FY通過無線方式傳輸工業現場的模擬量信號，採集工業現場標準4~20mA電流信號並通過無線方式傳送，可以接入二次儀表、PLC、DCS等設備。在使用時，外接220V電源並接入對應信號線即可實現模擬量信號的無線通訊。既可以實現點對點通信，也適合於點對多點而且分散不便於挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

產品特點：

◆ 可以直接代替有線變送器，實現無線模擬量信號的遙測遙控
◆ 不需要編寫程序，簡單接線即可使用；
◆ 廣氾應用於大型鋼廠，電廠，化工廠，污水處理廠等工業現場；
◆ 低功耗，每年可為企業節省的電費和設備維護費用達到200萬左右。

二、產品選型

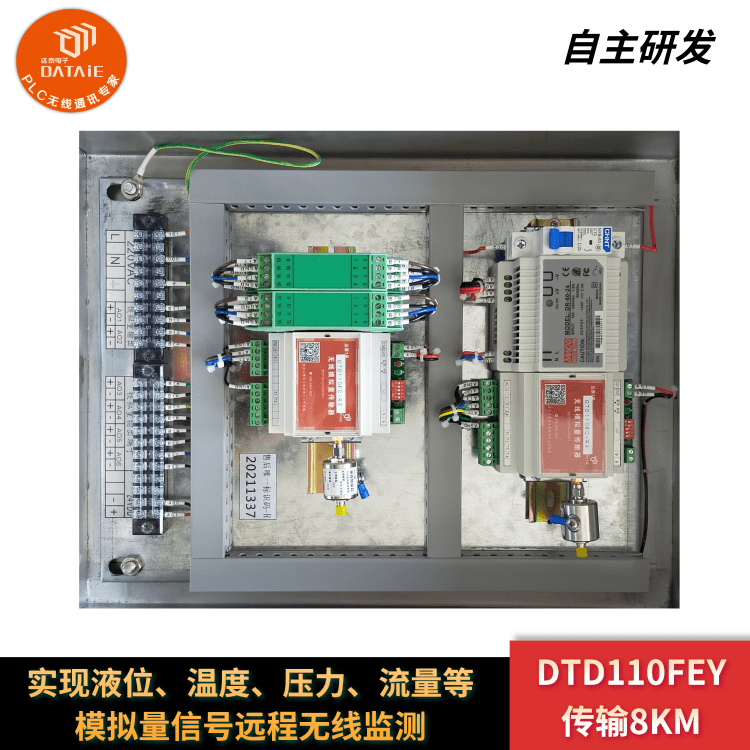

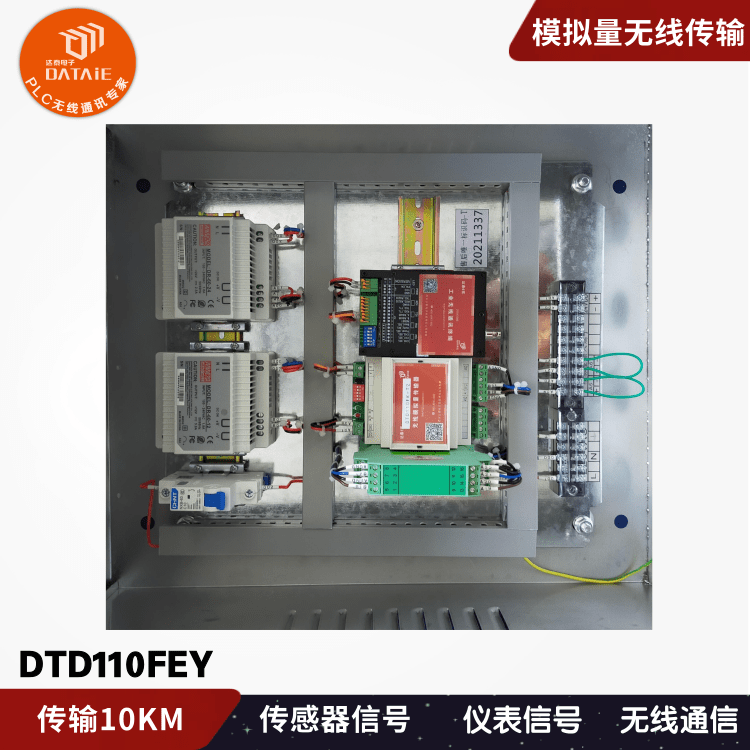

達泰1系工業級模擬量信號無線傳輸裝置-DTD110FY

點對點模擬信號無線採集，4-20ma無線數據傳輸，工業無線數據採集模塊，plc遠程通信模塊，工業無線通訊模塊，DCS系統模擬量無線採集，西安達泰電子,工廠無線技改

三、行業應用

1. 應用場景一：電力行業應用

將發電廠多處分散分布的流量計信號數據匯總到廠區的DCS系統

在電廠生產作業中，生產用水在火電廠中約占95%，主要包括循環冷卻水、除灰(渣)用水、工業冷卻水、鍋爐補給水和化學自用水以及其他耗水。廠區用水流量監測，達到計量用水、合理用水和科學管水的目的。實時監測生產用水情況，不但能夠充分利用水資源，且對於用水流量數據的整理分析有利於生產和節能。

國電大同電廠無線解決方案 ▼

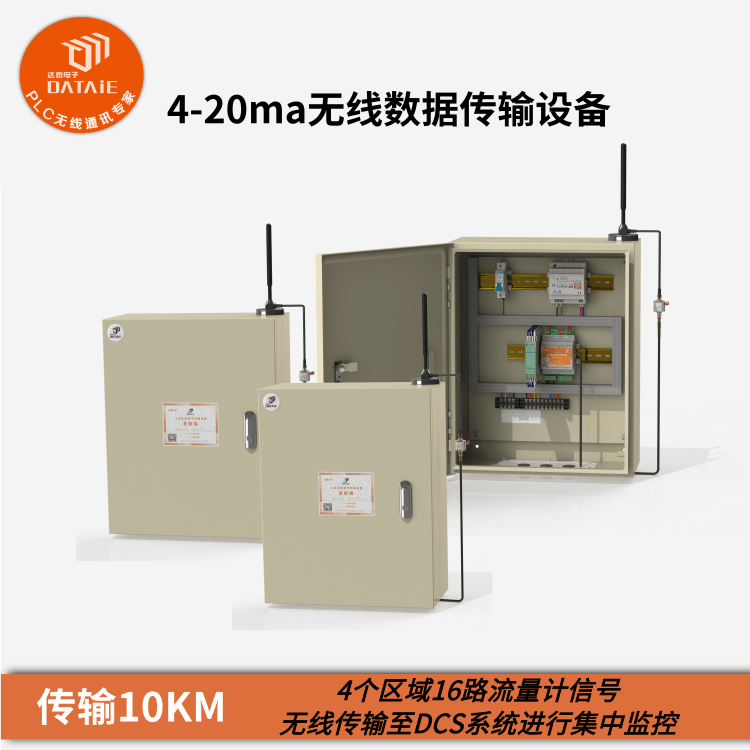

國電大同電廠將廠區內4個區域共16路流量計信號傳入約2公里以外的DCS系統中並在無紙記錄儀上顯示數據。由於廠區面積較大，廠房較多，若採用有線方式施工，成本高且週期長，故考慮採用無線通訊的方式完成四個分散區域模擬量數據的無線傳輸。根據現場情況決定採用達泰1系DTD110FEY無線模擬量傳輸裝置共5台來完成該需求。區域一、區域二、區域三和區域四分別安裝一台DTD110FEY-T無線模擬量發射裝置；主控室內安裝一台DTD110FEY-R無線模擬量接收裝置。完成四個區域到主控室的模擬量信號四發一收無線採集傳輸工作。

2. 應用場景二：石油化工行業應用

循環經濟下，將工業廢氣、廢料、廢水進行產業鏈資源整合，回收再利用

化工行業是我國國民經濟的支柱產業之一，同時也是一個高污染高投入的行業，隨時可能面臨能源及原材料危機。隨着循環經濟的推廣與實施，結合化工行業本身特點，從循環經濟的3R原則（減量化、再使用和再循環）入手，通過實施清潔生產和環境管理體系，積極利用生態工業技術和設備，設計和改造工藝流程，變成無廢、少廢的生態工藝，使上游產品所生產的廢物成為下游產品的原料，在企業內部實現物質的閉路循環和快捷利用。

龍蟒集團無線解決方案 ▼

龍蟒大地農業肥料生產與龍佰鈦業均為龍蟒集團下屬公司，兩個企業通過產業整合和集約經營，集中建設了熱電聯供、工業氣體、工業水廠、污水處理廠、廢物焚燒爐、氣體管網等公用工程體系，實現生產配套、廢物處理等資源共享。鈦業將生產鈦白粉等鈦產品工藝流程中廢氣、廢水等工業廢副產品，轉給大地農業供其生產復合肥料；而大地農業也將肥料生產過程中的工業酸類蒸汽供給鈦業生產之用；兩者還共享了氣體等資源。這一過程中各類工業廢氣、廢水的流量則需要實時監測，匯總到工廠的DCS系統中進行綜合決策處理。因涉及兩個大型工廠，流量計分布在廠區各處，所以用戶採用無線的方式將流量計所採集到的工業廢水/氣數據傳輸到DCS系統監測。使用達泰1系DTD110FUY無線模擬量傳輸裝置來完成該需求，可節省施工週期；功耗低，節能環保；後期無運行費用；自組網通訊，數據安全性得以保障。

點對點模擬信號無線採集，4-20ma無線數據傳輸，工業無線數據採集模塊，plc遠程通信模塊，工業無線通訊模塊，DCS系統模擬量無線採集，西安達泰電子,工廠無線技改

3. 應用場景三：鋼鐵行業應用

利用無線通訊終端和自動化技術，實現鋼廠低壓蒸汽的全工況自動調節發電技術

目前，在我國能源電力供應日益緊張的局勢下，余熱、余能發電是鋼鐵企業實現循環經濟的必由之路，也是鋼鐵企業降耗增效和開展節能減排的有效措施。

寧波鋼鐵無線解決方案 ▼

寧波鋼鐵有限公司在設計之初由於其各生產廠部佈置的分散，導致在蒸汽的生產和利用中，地域佈置相對分散，形成了遠距離、空間交錯的低壓蒸汽管網。為了解決寧鋼低壓蒸汽管網中控制遲緩、容易造成蒸汽放散的缺點，對OG蒸汽回收進行無線改造。由於電纜、光纖等有線傳輸方式的高成本，施工難度較大，人力物力投資等原因，採用達泰1系點對點無線模擬量信號傳輸裝置DTD110FCY，達到鋼廠低壓管網無線全自動控制，實現全鋼廠區域蒸汽的生產和消耗自動平衡，解決轉爐區域蒸汽的放散，保証了鋼廠其它余熱蒸汽的回收，實現了良好的經濟效益。

點對點模擬信號無線採集，4-20ma無線數據傳輸，工業無線數據採集模塊，plc遠程通信模塊，工業無線通訊模塊，DCS系統模擬量無線採集，西安達泰電子,工廠無線技改

四、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、快捷”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先後獲得多項發明專利，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業供應商，參與一帶一路沿線建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線採集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣氾應用於水泥，冶煉，發電，煤炭，化工等複雜惡劣的工業場合，平均連續使用壽命超過5年以上。

五、服務介紹

1. 關於產品

我們是廠家；我們沒有代理及經銷商，請聯繫西安達泰電子有限責任公司。

2.關於快遞

我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請提前主動聯繫我們溝通解決。

3.關於發貨

生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。



4. 售后服務

我公司提供的產品，如因產品質量問題（人為因素損坏除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年後只收取維修成本費用；無論什麼問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重”是我們達泰一貫秉承的服務理念。
