兩台匯川H5U PLC之間ModbusTCP/IP無線以太網

兩台匯川H5U PLC之間ModbusTCP/IP無線以太網通信方案 距離1千米
型號:DTD419M系列
品牌:達泰
原產地:中國
類別:電子、電力 / 儀器、儀表 / 自動化成套控制系統
標籤︰匯川PLC無線通信 , 匯川plc無線通訊 , 匯川PLC以太網通訊
單價: ¥1800 / 塊
最少訂量:1 塊

產品描述

兩台匯川H5U PLC之間ModbusTCP/IP無線以太網通信方案

兩台匯川H5U PLC之間ModbusTCP/IP無線以太網通信方案



★ 特別聲明:文章及方案圖片皆為達泰電子原創,轉載請標明出處。

在工業生產車間內,PLC被廣氾應用於自動化控制的各個環節。隨着智能化工廠的建設,許多PLC仍處於信息孤島狀態,現要將廠區內分散的PLC都建立通訊,如果重新布線工程量大且不美觀,此時就需要用到工業PLC無線通訊設備來解決該問題。

一、方案概述

本方案以匯川H5U PLC為例,驗証測試兩台匯川PLC之間在ModbusTCP/IP通訊協議下,快速實現自組網無線通訊的解決方案。在本方案中採用了達泰日系PLC無線通訊終端——DTD419MB,作為實現無線通訊的硬件設備。

無線網絡圖 ▼


PLC無線通信,無線以太網,以太網模塊,modbus無線,PLC網口無線模塊,匯川PLC無線通訊,無線網關

二、測試設備與參數

● 匯川PLC型號:H5U × 2台
● 達泰日系PLC無線通訊終端(網口版)——DTD419MB × 2塊
● 主從關係:1主1從
● 通訊接口:RJ45接口
● 供電:12-24VDC
● 通訊協議:ModbusTCP/IP協議
● 傳輸距離:100米,1KM

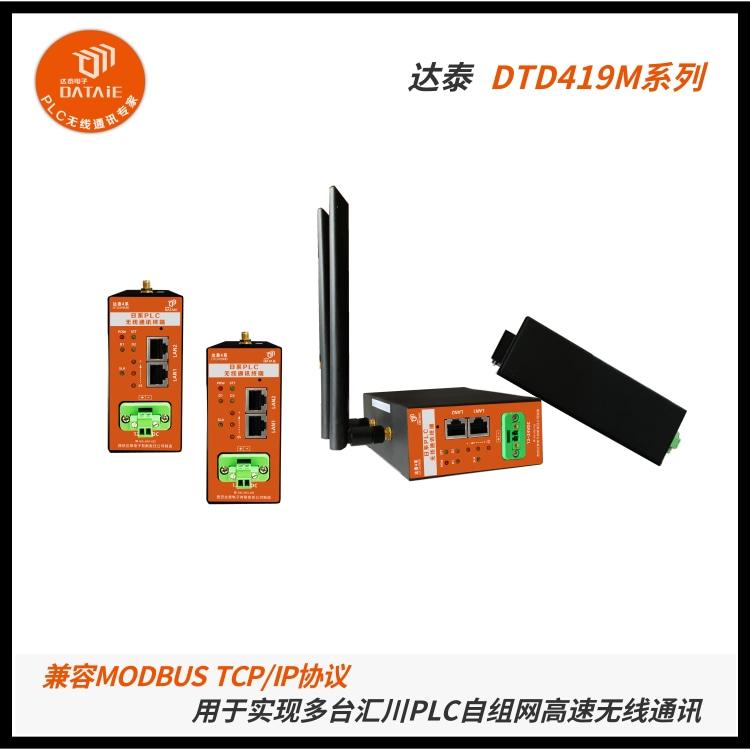

三、達泰日系PLC無線通訊終端--DTD419M

達泰DTD419M採用 2x2 兩發兩收無線架構,空中傳輸速率高達 300Mbps,兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議,並採用 OFDM 調製及 MINO 技術,使無線可靠傳輸距離達到1KM範圍內均可使用。
DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統,同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網,將分散不便於挖溝布線的設備連接在一起,不需要編寫程序,不需要布線,並且穩定可靠。


PLC無線通信,無線以太網,以太網模塊,modbus無線,PLC網口無線模塊,匯川PLC無線通訊,無線網關

■ 主 要 特 征:

◆ 可以直接代替有線以太網線,實現無線組網;

◆ 支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議;

◆ 全數字無線加密傳輸方式,不插卡無運行費用;

◆ 無需更改程序,即插即用,自適應接口協議;

◆ 二十年工業現場運行經驗:可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、匯川H5U PLC與達泰DTD419MB接線:
用一根通訊線,一端接入DTD419MB的RJ45接口,另一端接入H5U的RJ45接口。


五、主站PLC程序配置



程序源代碼在文件夾中,可通過達泰技術人員索要學習交流


1.打開匯川PLC編程軟件Autoshop v4.8.2.4版本


2.新建工程


3.新建工程名稱

編輯器選擇梯形圖,在把當前匯川PLC的型號做選型,這裡用的是匯川H5U序列A8型號。如下圖所示▼


4.修改當前PLC的IP地址

192.168.1.88.(主站) 192.168.1.90(從站)


5.編輯畫面

進入編輯畫面,選擇以太網傳輸,並添加IP地址,這裡添加的從站的IP地址,端口默認502,配置畫面如下▼


6.配置從站地址映射


7.主站程序編輯


8.下載程序


PLC無線通信,無線以太網,以太網模塊,modbus無線,PLC網口無線模塊,匯川PLC無線通訊,無線網關

六、從站PLC程序配置

從站程序,只需配置PLC的型號然後在程序中設置好寄存器對應的PLC的輸入和輸出即可


七、測試方法

1、用主站H5U的輸入X14、X15、X16、X17來控制從站的Y12、Y13、Y14、Y15輸出。
2、觸摸屏的按鈕可以控制PLC的輸出點。

PLC無線通信,無線以太網,以太網模塊,modbus無線,PLC網口無線模塊,匯川PLC無線通訊,無線網關



八、公司介紹

西安達泰電子有限責任公司創立于2002年,是一家集工業無線產品研發、生產、銷售于一體的“智”造企業,產品具有“可靠、簡單、智能”的特點,能夠直接取代傳統線纜,實現工業數據信號的無線傳輸,近20年間,達泰先後獲得多項發明,常年與國內top50高校進行產學研合作、水泥行業供應商,同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊,為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線採集測控方案設計和改造項目,投入使用的設備超100萬套。DTD1系、4系無線產品廣氾應用於水泥,冶煉,發電,煤炭,化工等複雜惡劣的工業場合,平均連續使用壽命超過5年以上。

九、服務介紹

1. 關於產品

我們是廠家;我們沒有代理及經銷商,請聯繫西安達泰電子有限責任公司。

2.關於快遞

我們合作的快遞是:順豐、京東快遞,倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞,請提前主動聯繫我們溝通解決。

3.關於發貨

生產部根據貨期安排生產,會在付款后及時安排發貨。產品貨期以銷售合同為準。

4. 售后服務

我公司提供的產品,如因產品質量問題(人為因素損坏除外),自客戶收到產品之日起六個月內包換,兩年內免費維修,兩年後只收取維修成本費用;無論什麼問題,均可致電我公司售后技術支持,我們將全力為您解決問題,“以客戶為重”是我們達泰一貫秉承的服務理念。
