一、產品介紹

1.1、 簡介

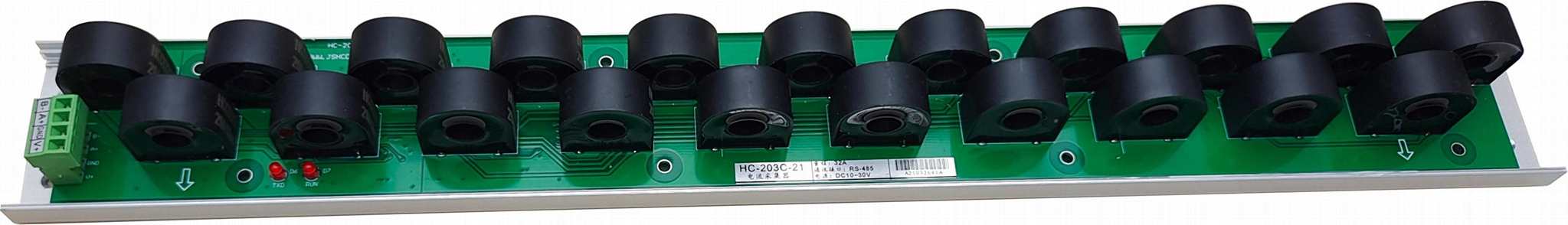

HC-203C 模塊可實現21/15/9路0～5A/16A/32A/63A交流電流信號測量。通訊接口為1路RS-485口，MODBUS-RTU通訊協議。DC10～30V電源供電。

1.2、 功能特點

• 採集21/15/9路0～5A/16A/32A/63A交流電流信號；採用16位AD採集處理，測量精度高
• 電流信號為直徑9mm穿芯輸入，各互感器間標準為1P（18mm）間距，適合集中安裝；
• 通信規約採用標準Modbus-RTU方式，兼容性好，方便編程
• 帶ESD保護電路的RS-485通信接口
• 寬工作電壓DC10～30V，並具防接反保護功能
• 採用工業級芯片，內置看門狗，並具有完善的防雷抗干擾措施，保証可靠性
• 帶LED指示工作狀態，便於現場安裝調試

1.3、 技術參數

•  9/15/21路輸入
  • 輸入信號：工頻交流；
  • 輸入量程：5A/16A/32A/63A等可選；
  • 過載能力：1.2倍量程可持續；瞬間(<1S) 3倍量程不損坏；
  • 輸入阻抗：各通道≤0.01Ω；
• 通訊接口
  • 接口類型：1路RS-485通訊接口
  • 通訊規約： MODBUS-RTU標準規約
  • 通訊地址：1～247可設置
  • 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；
• 測量精度：±0.2%FS；
• 隔離：電流輸入、通訊口隔離；
• 電源
  • DC+10～30V供電，峰值電壓不得超過+40V；典型功耗：≤0.3W；
• 工作環境
  • 工作溫度：-20～+70℃；存放溫度：-40～+85℃；
  • 相對濕度：5～95%，無結露（在40℃下）；
  • 海拔高度：0～3000米；
  • 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和衝擊的場所；

1.3.7 溫度漂移：≤100ppm/℃；

1.3.8 安裝方式：螺絲孔固定安裝

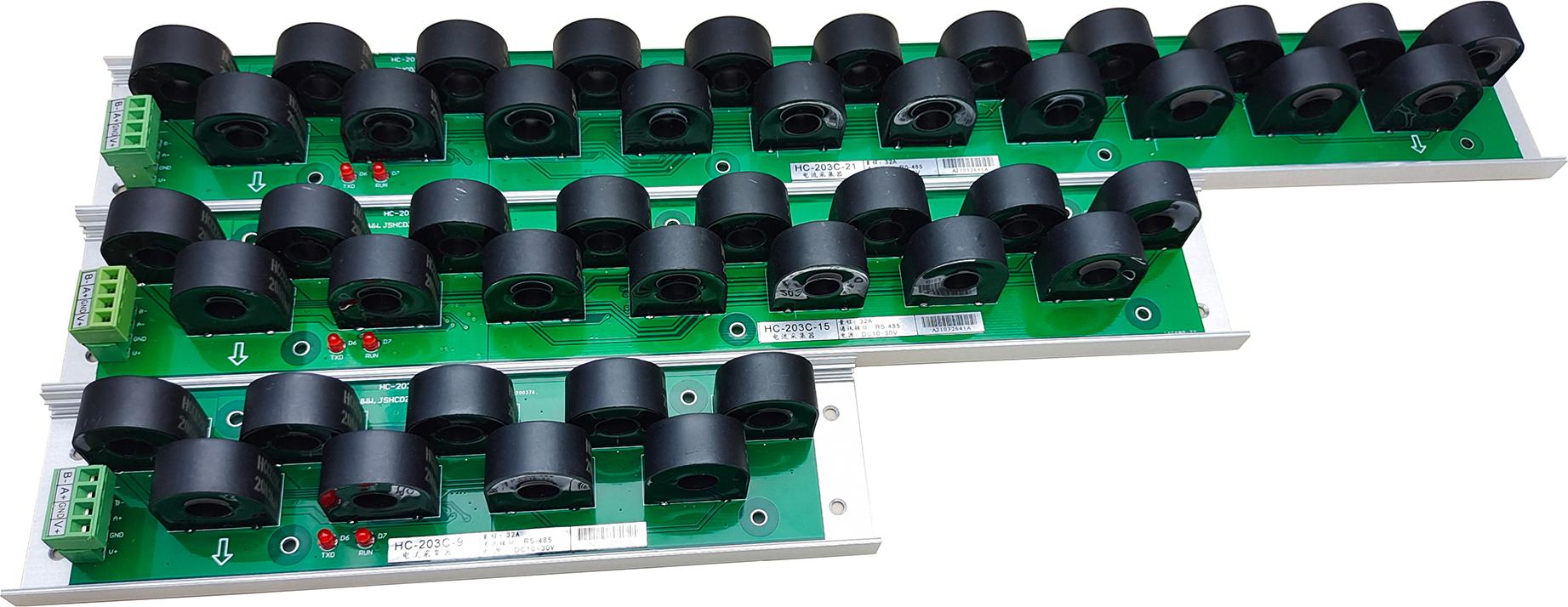

• 模塊尺寸： 409×50×33mm（21路）、301×50×33mm（15路）、197×50×33mm（9路）
