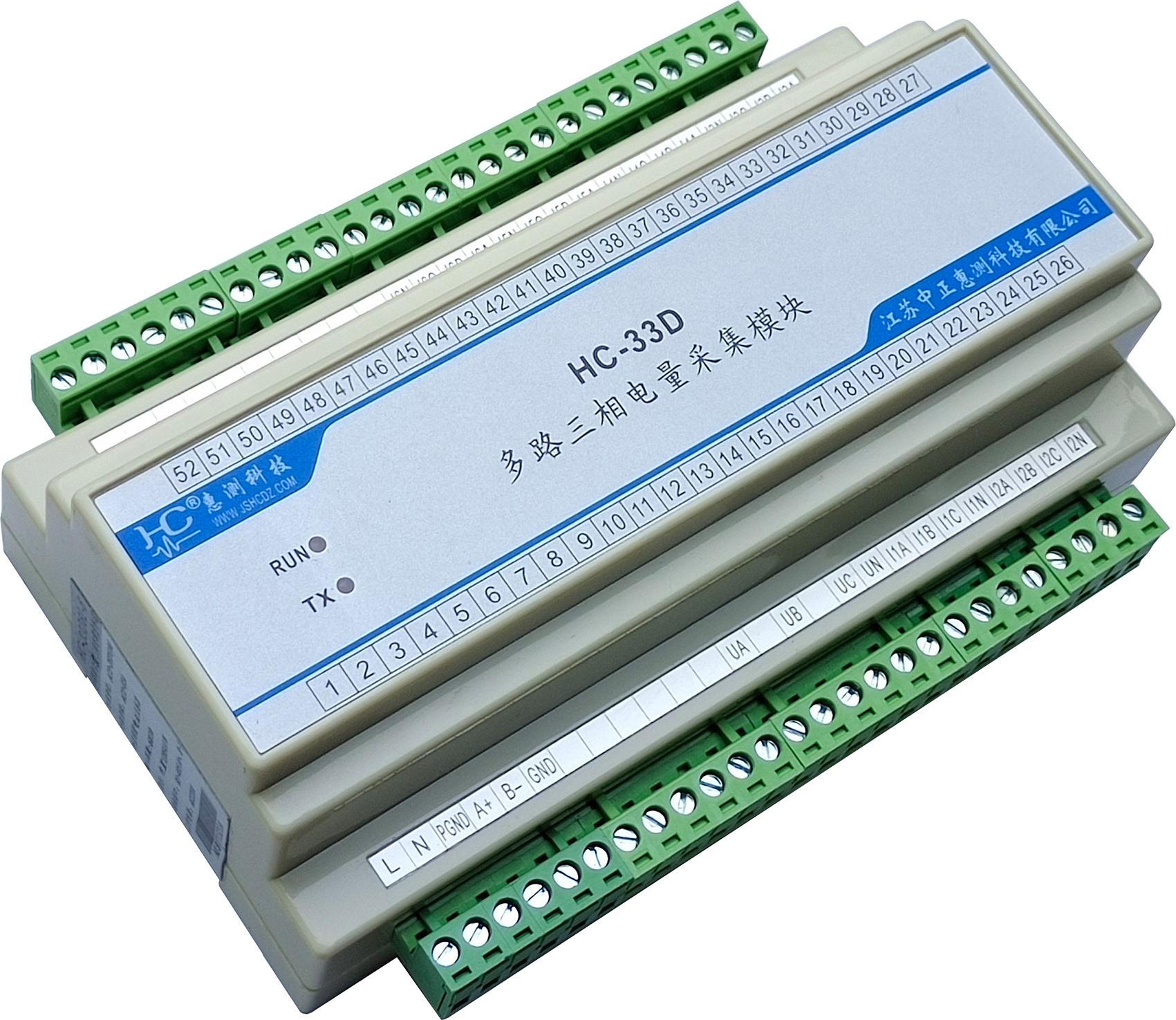

HC-33D8-A 型多路三相電力監測終端

HC-33D8-A 型多路三相電力監測終端
型號:HC-33D8-A
品牌:惠測科技
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰ -
單價: -
最少訂量:1 件

產品描述

一、 產品介紹

1.1、 簡介

HC-33D8-A多路三相電力監測終端是高度集成化的針對多路三相電量集中監測的產品,1台終端可以同時測量6路獨立的三相設備(或18路單相設備)用電情況。

每路設備的三相電流採用外置互感器獨立接入,採用三表法準確測量三相交流電壓、三相電流(真有效值測量)/單相有功功率、無功功率、功率因數、有功電度、無功電度、有功無功,頻率、最大需量及發生時間、三相分時段電量、相位角等電參量並具備RS-485通訊接口,可選的LCD中文液晶顯示;同時終端具有分時段計量等功能,具有極優的性價比。

HC-33D8-A6路輸入電流採用分時切換循環測量方式,約1S更新1次測量數據,適用於負載不是頻繁突變的用電設備的電參數測量。

HC-33D8-A多路三相電力監測終端可廣氾應用於電力、通信、交通、環保等行業中,用於集中監測多路三相設備的電流和電量消耗情況及配電網和企業中三相電能的分設備計量監測



1.2、 功能特點

  •  終端可以同時監測6路獨立的三相設備或18路單相設備用電情況
  • 採集每路的三相/單相電參量,包括電壓、電流、功率、電能等多個電參量,信息全
  • 採用專用測量芯片,交流真有效值測量方式,測量精度高
  • 通信規約採用標準Modbus-RTU 及DLT645-2007兩種規約,兼容性好,方便編程
  • ESD保護電路的RS-485通信接口
  • 電源可選AC85V~265V輸入或DC輸入,DC為寬工作電壓DC12~36V,並具防接反保護功能,接反電源不會損坏模塊;
  • 具有可選的8時段、4費率的分時計量功能
  • 採用工業級芯片,內置看門狗,並具有完善的防雷抗干擾措施,保証可靠性
  • 高隔離電壓,電壓電流輸入信號採用微型精密互感器隔離,耐壓達DC2500V
  • LED指示工作狀態,LCD中文液晶顯示數據,便於現場安裝調試
  • 35mm 標準DIN導軌安裝,多種接線方式,方便現場安裝布線







1.3、 技術參數

  • 三相交流輸入
    • 輸入頻率:工頻,50Hz±5Hz;
    • 電壓量程(相電壓): 260V等可選;
    • 電流量程: 5A1A等(可選);
    • 信號處理:採用專用測量芯片,16AD采樣;
    • 過載能力:1.2倍量程可持續;瞬間(<10周波)電流5倍,電壓3倍量程不損坏;
    • 輸入阻抗:電壓通道>1 kΩ/V;電流通道100mΩ;
  • 通訊接口
    • 接口類型: RS-485接口;
    • 通訊規約: MODBUS-RTU標準規約;
    • 數據格式:可軟件設置,“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”;
    • 通訊速率:可設置1200、2400、4800、9600、19200、38400Bps;
  • 測量輸出數據

6路設備,每路的電壓、電流、功率、電能等多個電參量,Mdobus數據寄存器列表

  • 測量精度

電壓電流:±0.5%FS;電量:±1%FS;有功電度1級,無功2級;

  • 隔離

供電電源RS-485接口電壓輸入、電流輸入之間相互隔離;各電流通道之間也相互隔離; 隔離耐壓2500VDC;

  • 電源
    • 可選DC+12~36V、AC85~265V供電
    • DC+12~36V供電時,峰值電壓不得超過+40V;典型功耗:1W;
  • 工作環境
    • 工作溫度:-20~+60℃;存放溫度:-40~+85℃;
    • 相對濕度:5~95%,無結露(在40℃下);
    • 海拔高度:0~3000米;
    • 環境:無爆炸、腐蝕氣體及導電塵埃,無顯著搖動、振動和衝擊的場所;
  • 溫度漂移:≤50ppm/℃;
  • 安裝方式:35mm 標準DIN導軌安裝
  • 模塊尺寸  118×158×59mm



二、 應用



2.2、 端子定義

端子

定義

說明

端子

定義

說明

1

V+/L

DC電源正端/交流電源L

52

UA

A相電壓輸入

2

V-/N

DC電源負端/交流電源N

51

NC

3

PGND

保護地

50

UB

B相電壓輸入

4

A+

接主機485信號A端

49

NC

5

B-

接主機485信號B端

48

UC

C相電壓輸入

6

GND

通訊地&開關量輸入地

47

UN

三相電壓零線

7

NC

保留

46

NC

保留

8

NC

保留

45

NC

保留

9

I1A+

1A相電流正

44

I6C-

6C相電流

10

I1A-

1A相電流

43

I6C+

6C相電流正

11

I1B+

1B相電流正

42

I6B-

6B相電流

12

I1B-

1B相電流

41

I6B+

6B相電流正

13

I1C+

1C相電流正

40

I6A-

6A相電流

14

I1C-

1C相電流

39

I6A+

6A相電流正

15

I2A+

2A相電流正

38

I5C-

5C相電流

16

I2A-

2A相電流

37

I5C+

5C相電流正

17

I2B+

2B相電流正

36

I5B-

5B相電流

18

I2B-

2B相電流

35

I5B+

5B相電流正

19

I2C+

2C相電流正

34

I5A-

5A相電流

20

I2C-

2C相電流

33

I5A+

5A相電流正

21

I3A+

3A相電流正

32

I4C-

4C相電流

22

I3A-

3A相電流

31

I4C+

4C相電流正

23

I3B+

3B相電流正

30

I4B-

4B相電流

24

I3B-

3B相電流

29

I4B+

4B相電流正

25

I3C+

3C相電流正

28

I4A-

4A相電流

26

I3C-

3C相電流

27

I4A+

4A相電流正
