一、產品介紹

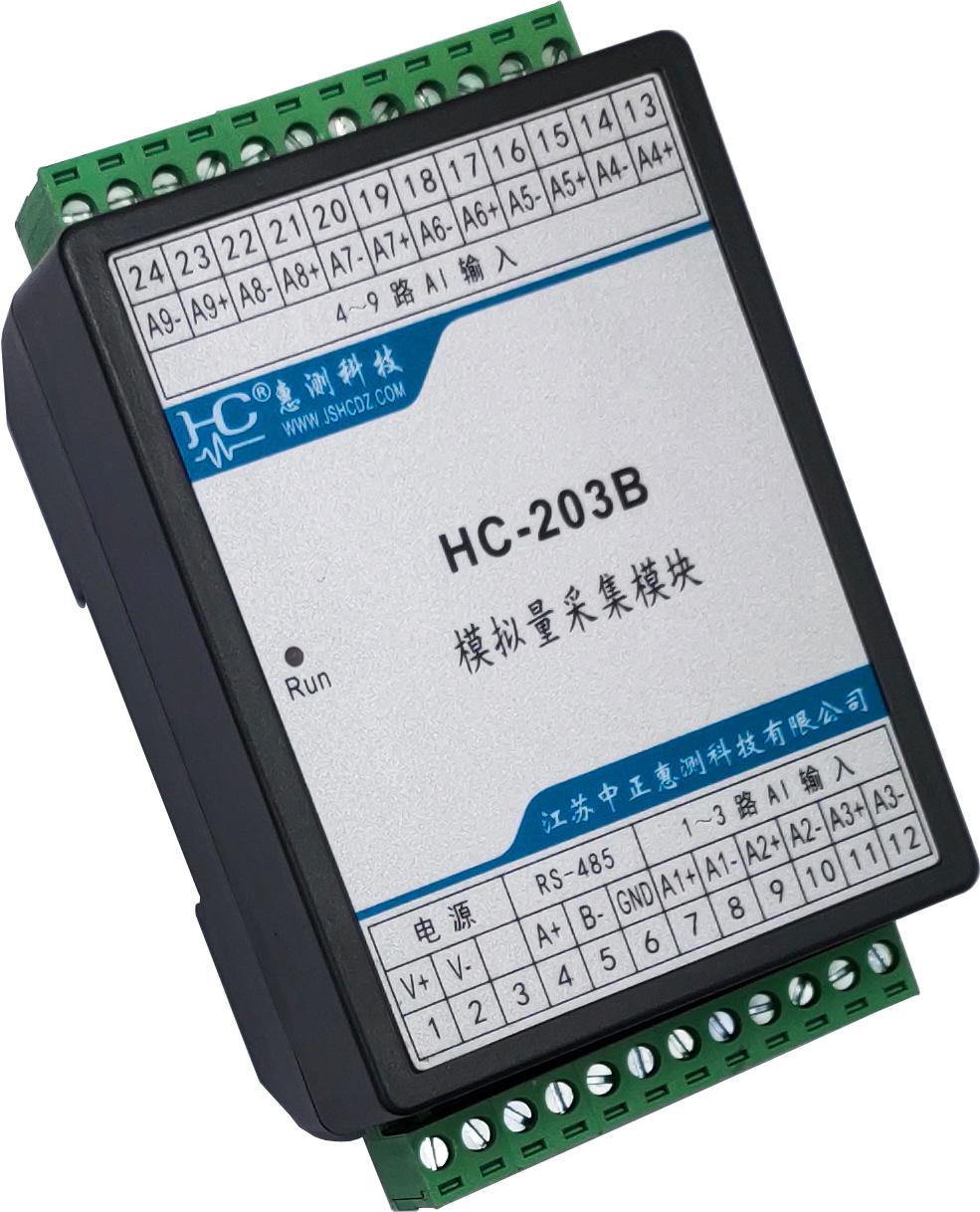

1.1、 簡介

HC-203B 模塊可實現4~9路AC/DC 0～20mA、0～5A、0～5/10V、0～300V等電壓電流信號測量，且各輸入通道間相互隔離，隔離耐壓達1500V。通訊接口為1路RS-485口，MODBUS-RTU通訊協議。DC10～30V電源供電。

HC-203B模塊可應用於各種工業自動化測量與控制系統中,適合於各輸入通道不可共地、存在電位差等場所，可有效消除現場干擾，提高系統可靠性。

1.2、 功能特點

• 採集4~9路模擬量輸入：AC/DC 0～20mA、0～5A、0～5/10V、0～300V等可選；
• 採用24位AD採集處理，各通道獨立測量，交直流通用真有效值測量方式，測量精度高；
• 各通道間隔離耐壓達1500Vrms；
• 通信規約採用標準Modbus-RTU方式，兼容性好，方便編程
• 帶ESD保護電路的RS-485通信接口
• 寬工作電壓DC10～30V，並具防接反保護功能
• 採用工業級芯片，內置看門狗，並具有完善的防雷抗干擾措施，保証可靠性
• 帶LED指示工作狀態，便於現場安裝調試
• 35mm 標準DIN導軌安裝，方便現場安裝布線

1.3、 技術參數

• 9路模擬量輸入
  • 輸入信號：電壓或電流，交直流通用；
  • 輸入量程：20mA、1A、5A、5V、10V、300V等可選；
  • 測量方式：24位AD，真有效值測量
  • 數據更新週期：出廠默認0.35S
  • 過載能力：1.2倍量程可持續；瞬間(<1S) 3倍量程不損坏；
  • 輸入阻抗：電壓通道≥10 kΩ／V；電流通道≤0.3/I Ω；
• 通訊接口
  • 接口類型：1路RS-485通訊接口
  • 通訊規約： MODBUS-RTU標準規約
  • 通訊地址：1～247可設置
  • 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；
• 測量精度：±0.2%FS；
• 隔離：各輸入信號通道間相互隔離，輸入信號與通訊接口隔離，電源與通訊口共地；隔離耐壓1500Vrms；
• 電源
  • DC+10～30V供電，峰值電壓不得超過+40V；典型功耗：≤0.3W；
  • 可選DC+36～72V供電，峰值電壓不得超過+80V；典型功耗：≤0.5W；
• 工作環境
  • 工作溫度：-20～+70℃；存放溫度：-40～+85℃；
  • 相對濕度：5～95%，無結露（在40℃下）；
  • 海拔高度：0～3000米；
  • 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和衝擊的場所；

1.3.7 溫度漂移：≤100ppm/℃；

1.3.8 安裝方式：35mm 標準DIN導軌安裝

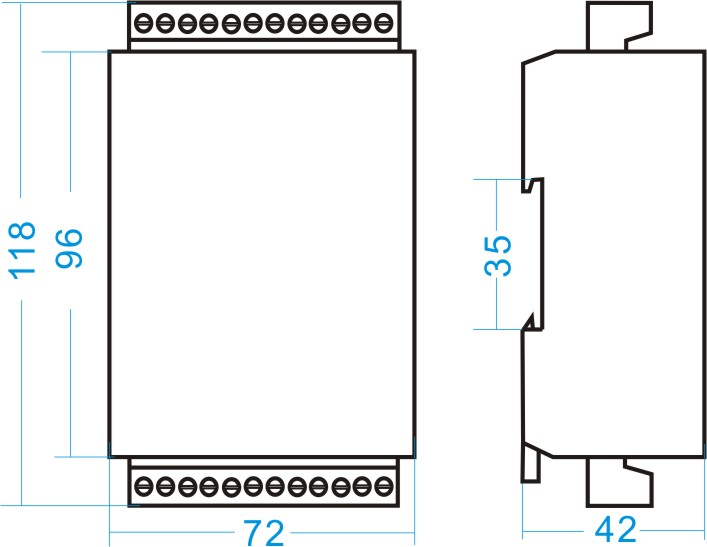

• 模塊尺寸：  118×72×59mm

二、應用

2.2、 端子定義
