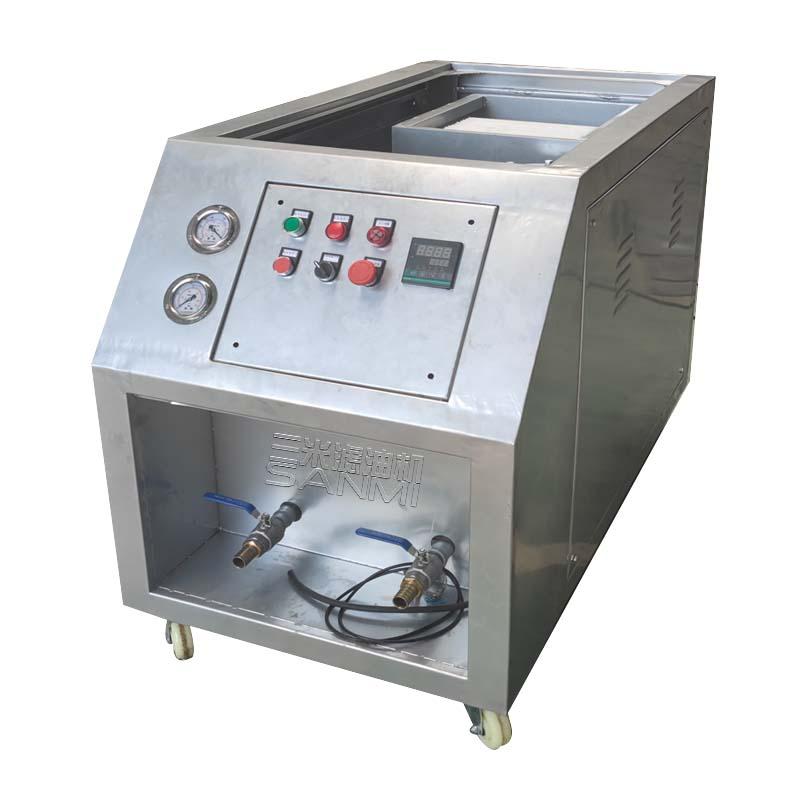

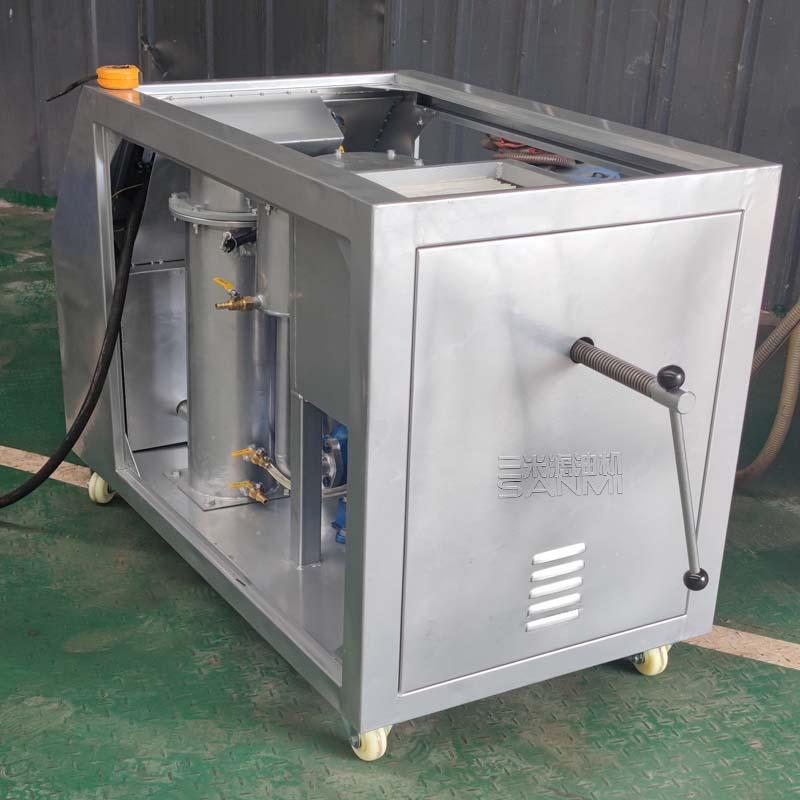

產品名稱：RLY系列加熱型板框壓力式濾油機

板框濾油機用途：

 RLY系列加熱型板框濾油機是普通型板框濾油機的升級產品，該產品具有恆溫加熱、自動回油、超壓報警及自動停機、電機過載保護、提示更換濾紙等功能。

 用於電廠、電站、工礦企業變電所、石油、化工、冶金、國防等單位，用於過濾變壓器油、透平油、液壓油等油品中的水分和雜質。採用濾紙作為過濾材料。

板式濾油機板框結構：

⊙板框濾油機由過濾床、油泵電機和粗過濾器等元件組成。

⊙濾床由多層濾板和濾框組成，濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借壓緊裝置的壓力過濾。

⊙濾板和濾框固定形成單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。

產品原理：

由電動機直接帶動油泵轉動將油池中油液吸入初濾器除去大的顆粒雜質、進入油泵，在齒輪泵的壓力下，將油液輸入濾床過濾，油品通過濾紙或者濾布最後彙集到出油口輸出。安全閥是該機的保証裝置，能自動控制壓力，保証設備安全；回油閥能控制油盤中的油面高度，防止油液從油盤中溢出；油樣閥供取油液標樣之用。

產品特點：

⊙結構簡便、操作簡易，不受場地限制。

⊙採用濾紙過濾，運行成本低。雖然傳統但卻是經濟，有效的過濾設備。

⊙過濾速度快，易操作，過濾精度高。

⊙可根據需求選擇精度不同的濾油紙達到過濾效果。

⊙本設備為輕便移動式設計，可用於抽油、注油、過濾。

⊙加熱器的開與關根據用戶油品粘度需要，可獨立工作。

⊙本設備具有經濟、適用、使用簡便，過濾精度高等優點。過濾后的油品等級可達NAS6級或更高。

可選配置模式：

A 進口部件（選配進口品牌、電機油泵組、電氣部件、儀表）。（選配）

B 根據工況環境，選擇合適防爆等級（Ex d II、 Ex d I 、BT4、 CT4 ）。（選配）

C 可根據客戶情況定製非標配置（如高揚程；高油溫等）。（選配）

可選外形結構：

底 座 結 構： 1、移動滾輪式；  2、固定安裝式。

顏 色 選 擇： 牛奶白；天空藍；草地綠；工業灰；警示黃；用戶自選。

技術參數:

參數名稱		型號/單位	RLY-30	RLY-50	RLY-100	RLY-150	RLY-200	RLY-300
流量		L/Min	30	50	100	150	200	300
工作壓力		Mpa	≤0.5
過濾面積		m2	0.6	0.5	1.3	1.89	2.1	3.1
板框尺寸		mm	280×280					300×300
壓緊方式			手動螺旋壓緊
電機功率		KW	1.5	1.5	1.5	4	4	5.5
工作電源		V	380V/50Hz(或根據用戶需要)
進出口管徑		mm	25	25	32	40	40	50
濾紙尺寸		mm	300×300					320×320
外形尺寸	長	mm	800	800	950	1450	1550	1600
	寬		450	450	500	500	500	600
	高		900	900	1000	1050	1050	1100
設備重量		kg	180	250	300	400	550	700

※ 設備外形尺寸和設備重量僅供參考，隨着產品的不斷髮展以實物為準。

配套選購設備：

濾油紙烘箱：新購的濾紙放入電烘箱中烘烤之後再使用，過濾效果很好，且濾紙更耐用，用過且污染不太嚴重的濾紙，可以放入電烘箱烘乾，以備下次再用。

打孔器：新採購的濾油紙可根據濾油機所需的孔距及孔徑進行打孔。（打好孔的濾油紙不需要此工具）
