設計參數：



物料名稱: PVDF樹脂漿料狀物料

乾燥熱源: 1.20MPa

成品量kg/h:530

乾燥前水份含量％: 40%

乾燥后要求水份含量％:<0.05

乾燥進風溫度：<125℃

出風溫度:<65℃

乾燥前物料進料溫度℃:常溫

材質:物料接觸部分採用316L材質,其餘:304/CS

本公司專業生產PVDF樹脂專用閃蒸乾燥機， 聚偏氟乙烯烘乾設備，聚偏氟乙烯乾燥機。我們將以服務至上的熱誠、精益求精的品質、質優價廉的產品，追求與客戶共同成長的雙贏。公司奉行“科技是*生產，創新才能促發展” ， “公平競爭、以誠取勝、以質取勝、以新取勝”為宗旨，力爭做到“人無我有、人有我優、人優我新” 。以科學嚴謹的態度，精益求精的理念，認真做好每一台設備，以努力實現“求實創新、合作共贏”的奮鬥目標。1詳3細6咨1詢6聯1系1方2式9顧8先8生！



一、PVDF樹脂專用閃蒸乾燥機， 聚偏氟乙烯烘乾設備，聚偏氟乙烯乾燥機工藝流程闡述：

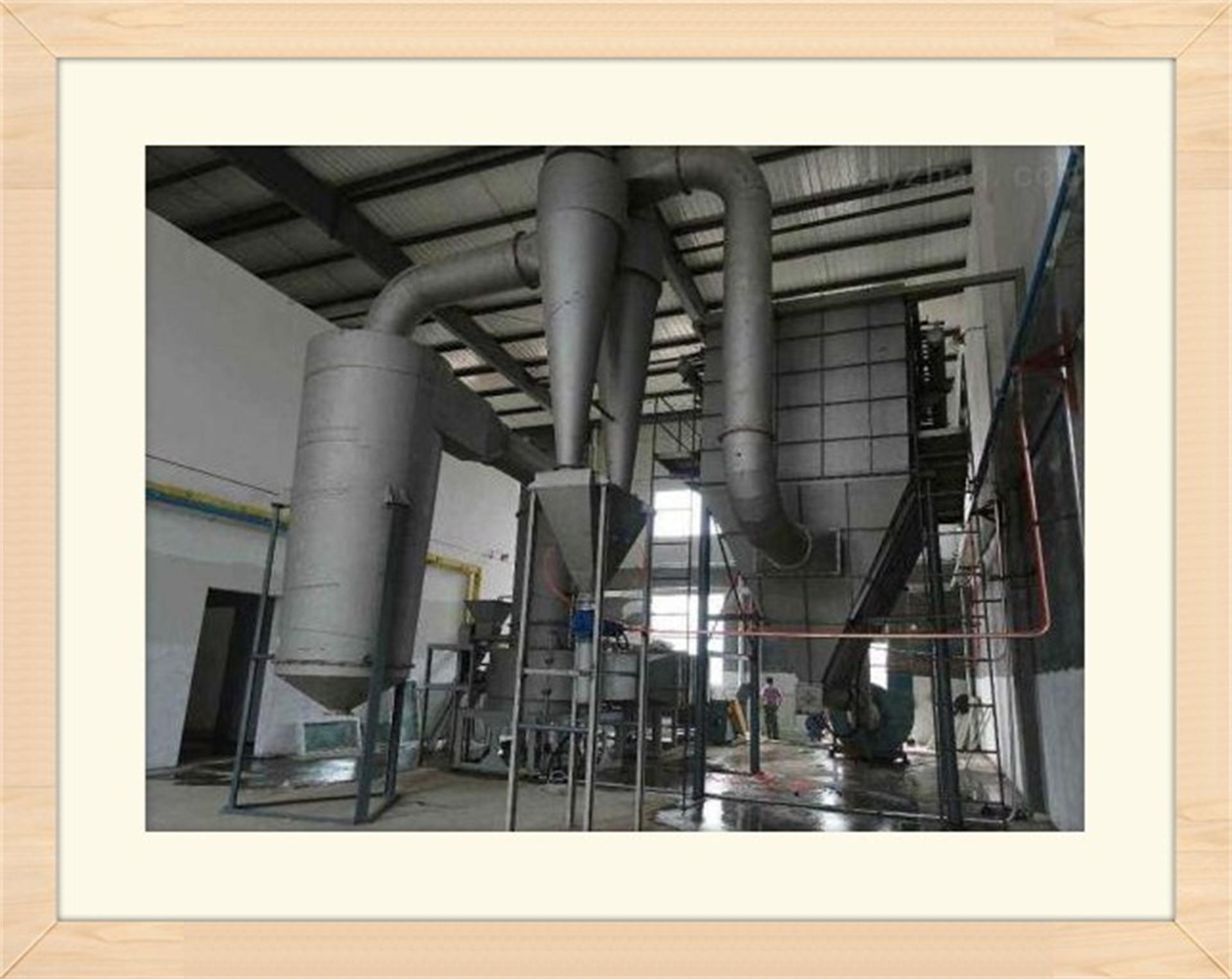

經過初中效過濾器過濾后的常溫空氣,由鼓風機送入散熱器加熱至125℃左右,經過高效過濾器過濾后，從閃蒸乾燥機底部切向進入,同時,物料由無級變頻螺旋加料器定量加入;由於高速旋轉氣流和攪拌刀片的雙重作用,物料被細化並在閃蒸乾燥機內乾燥,並進入旋流乾燥機進一步乾燥,完成乾燥過程后，成品隨氣流進入脈衝除塵器除塵收集,排出系統包裝.尾氣由引風機送入空空換熱器進行余熱回收利用后排空.完成乾燥流程.

系統設置主機進風氣動蝶閥A.與鼓風機連鎖控制,防止系統中物料倒流污染高溫高效過濾器,設置出風氣動蝶閥B,與引風機連鎖控制,防止系統外空氣灰塵等倒流污染系統;

加料機進料速度與出風溫度連鎖控制,由旋風乾燥器出風溫度自動控制加料機進料速度,保証系統工作平穩.

整套系統在微負壓狀態下工作,防止粉塵外瀉,系統熱效率高,工作環境良好.二、PVDF樹脂專用閃蒸乾燥機， 聚偏氟乙烯烘乾設備，聚偏氟乙烯乾燥機主要部件技術參數：



(1),閃蒸乾燥機:

設備參數:

型號:XSG-1600

外直徑:1600MM

高度:6.5M

額定功率:30KW

重量:8800KG

材料：物料接觸處316L， 3-10mm其餘： 304/CS

製作要求：

乾燥室底部設置內錐體結構，使乾燥器氣體流通截面積自下而上不斷交大，底部氣速相對較大，上部氣速相對較小，從而保証了下部的大顆粒處於流化狀態的同時，上部的小顆粒也處於流化狀態。

攪拌軸與塔體密封採用動密封：填料密封+迷宮式氣密封，用潔淨壓縮空氣封堵乾燥機內物料與外界的接觸。

主機風室：採用雙風道進風方式，熱空氣通過合適的速度以切向方向經雙風道進入乾燥室形成螺旋風，與加入的濕物料混合強化流化

攪拌齒上設置刮板，保証在物料與器壁粘結牢固前，將其剝落。主機攪拌破碎機設計為向下拆卸結構，方便檢修，檢修時可不移動主機。

乾燥室頂部設置分級環，將顆粒較大、還沒有乾燥的物料分離擋下，繼續進行乾燥，從而保証滿足產品粒度分布窄、濕含量均勻一致的要求。

直筒體內壁材質：SUS316L厚度3mm；外包及法蘭為304材質；所有焊縫氬弧焊滿焊，設備內部表面鏡面拋光，Ra＝0.4；外表面拋至亞光，Ra＝0.8，設備整體符合國家GMP標準，無死角，。

控制方式：電機採用變頻控制.

 (2),雙螺杆加料機:

設備參數:

直徑:219X2MM螺杆加料機

螺距:100MM

額定加料量:600-1200KG/H

功率:3KW,變頻控制

材料: 物料接觸處316L， 3-6mm其餘：304/CS

製作要求：

緩衝料倉：0.5M3，316L不鏽鋼，厚度3mm，內鏡面拋光，外亞光處理

雙螺杆加料機，帶破碎及破拱裝置，物料接觸處為316L不鏽鋼製作，厚度3mm，支架等304製作；內鏡面拋光，外亞光處理；電機功率3KW/變頻控制

(3),進風過濾系統:

型號:初效+中效+高溫高效過濾系統

過濾風量: ≥32000 m3 /h

淨化等級:初效:G4

         中效:F8

         高溫高效: H13，耐溫〉200度

壓降《300pa/單只,合計:<900pa/套

材質:邊框:304

(4),散熱器:

型號:SRZ-650

散熱面積:650m2

耐壓:>1.5Mpa

額定熱量;82萬Kcal/h

數量;1套

材料:304/304翅片

配套組件:1套進蒸汽閥組件:包含: 1只氣動調節閥，3隻手動高溫球閥

         1套出出疏水閥組件: 包含: 1只疏水閥，3隻手動高溫球閥

保溫，客戶自理

(5),旋流乾燥機:

型號：XLG-2200

直徑：2200MM

高度：6.50M

材料：316L/304

製作要求：

內筒體材料：316L，厚度：4mm，設備內部表面鏡面拋光，Ra＝0.4；外表面拋至亞光，Ra＝0.8

主機保溫外壁溫度：小於環境溫度+15℃，外壁材質304，厚度2mm。設備整體符合國家GMP標準，無死角，。

材質：與物料接觸處為：SUS316L;支耳等SUS304；所有焊縫氬弧焊滿焊。

(6),脈衝除塵器:

型號;MC-480

濾袋數量:480套

濾袋規格:DN125X2400

濾袋材料:復合材料

耐溫:>120℃

脈衝閥數量:1套

脈衝控制器:40門,2台

過濾面積:450M2

過濾風速: ≤1.25M/MIN

額定壓降:1300-1500PA

材料: 316L/304:3-6MM

製作要求：

箱體採用長方形設計，上拆式布袋結構。布袋安裝、更換從設備頂部進行，布袋與孔板直接用彈性件安裝，全部洩漏點僅此一處，且彈性件與布袋整體製作在一起，堵絕布袋安裝處的跑粉問題，孔板的開孔精度要高，必須使用激光打孔；

除塵器錐體部分設置多點氣動震擊器，以防止物料靜電附壁，保証物料順暢出料。

除塵器側面設置檢修人孔，方便人員進入設備內部清洗檢修。

除塵器所有密封件材質選用硅膠墊，硅膠厚度≥5mm。

濾袋清料採用潔淨壓縮空氣脈衝噴吹式，脈衝除塵器氣包與脈衝除塵器的氣路連接採用螺紋連接形式，確保密封性。

除塵器支腿上安裝電子稱重裝置，變送4-20mA信號，接入DCS。品牌要求：電子稱傳感器及表頭均指定採用梅特勒托利多品牌。為避免重量干擾，除塵器進、出料管路加設軟連接（軟連接材質PTFE，法蘭翻邊形式）。

設備內部表面鏡面拋光，Ra＝0.4；外表面拋至亞光，Ra＝0.8，設備整體符合國家GMP標準，無死角，。箱體壁厚：3mm，花板厚度6mm。

螺旋出料器：下部出料處螺旋卸料機葉片表面鏡面拋光，Ra≤0.4。內部的螺旋軸葉片旋向需根據現場情況，設計為中間排料形式。

材質：與物料接觸處材質為SUS316L，支耳等SUS304；所有焊縫氬弧焊滿焊。

(7),引風機:

型號:9-26-11.2D/110Kw

風量:33000-36000M3/H

風壓: 7000-7200PA

生產廠家:常州風機廠

配套:防振機座+聯動蝶閥/電機變頻

材料: 304/CS

(8),鼓風機:

型號:4-72-8C/30Kw

風量:29000-32000M3/H

風壓:1800-1900PA

生產廠家: 常州風機廠

配套: 防振機座+聯動蝶閥/電機變頻

材料:304/ CS

(9),空氣換熱器：

設備型號:C-120

換熱面積：120M2

額定換熱量:15萬KCAL/H

熱效率≥70%.

材料:

列管: 304/5MM

箱體：304/3-10MM

外包:304/2MM

保溫:硅酸鋁/100MM

 (10),管路系統:

熱風管(散熱器到—閃蒸主機): DN800X2mm.材料：304/2MM

出風管(主機到—脈衝除塵器進風管前):DN750X2MM,材料: 316L/2MM

出風管(脈衝除塵器后): DN750X3MM, 材料: 304/2MM

(11),控制系統

   電控櫃使全套設備集中PLC程序控制顯示屏顯示,各處的壓力及溫度均在電控櫃上顯示和控制.可以根據客戶需要配置遠程借口,供客戶遠程控制.

控制電櫃:功能:實現乾燥的現場就地控制.

電櫃內配有:

電器防護等級: IP55.

防爆等級: 不防爆

系統供電要求:380V / 3 P / 50 Hz

現場測量儀器儀表:

壓力顯示:3處:熱風進風,混合及出風壓力顯示;

壓差顯示:2處:高效過濾器,布袋除塵器壓差顯示

溫度控制顯示: 3處:熱風進風溫度控制顯示

三、PVDF樹脂專用閃蒸乾燥機， 聚偏氟乙烯烘乾設備，聚偏氟乙烯乾燥機售后服務：





1、供方提供免費指導安裝和調試。在接到需方要求安裝通知后,省內48小時內, 省外72小時內,派指導安裝工程師(一般為:機械工程師和電器工程師各一名)到需方單位,與需方主管一起,制定安裝計劃,進行指導安裝工作。安裝完工后,負責設備調試工作直到設備正常工作；同時,負責培訓需方操作人員使用,保養,維修等方面的知識,直到操作人員掌握操作技能后,將設備移交需方單位,保証設備正常工作。

2、在質保期內，因供方設備質量問題出現設備故障時，在接到需方通知后，供方24小時內趕到需方現場，免費給予排除故障、修復或更換零部件。在質保期內，因需方使用不當出現設備故障時，供方在接到需方通知后，24小時內趕到需方現場，幫助排除故障、修復或更換零部件，需要更換零部件時，酌情收取成本費。

3、在質保期滿后，供方應對所供設備實行終身維修，出現設備故障時，供方在接到需方通知后，趕到需方現場，及時處理解決，只收取成本費。
