精密脈衝點焊機、球焊機

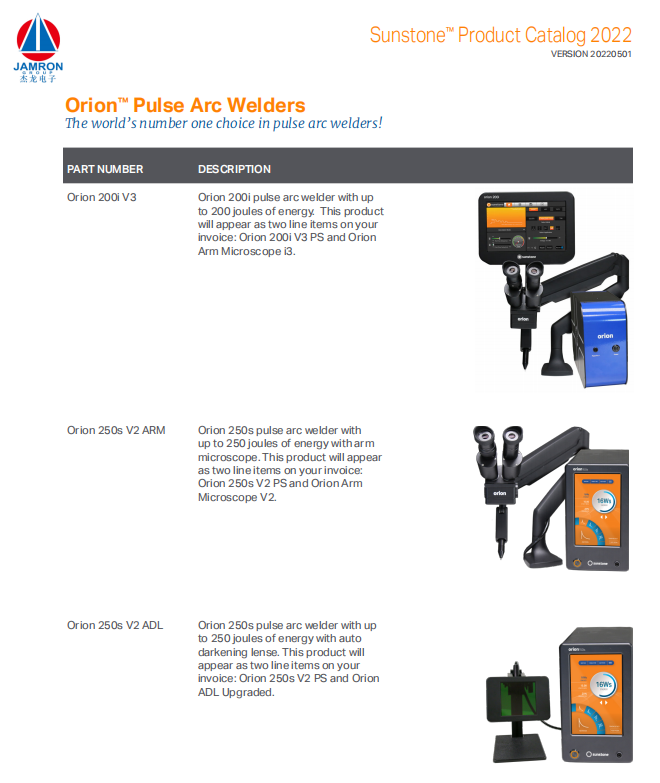

Orion Pulse 150i/200i/250i /250i EV系列脈衝電弧點焊機

Orion Pulse系列脈衝電弧點焊機是美國SUNSTONE公司

最先進的微點脈衝電弧焊機系統，具有最新開發的Welding™

智能焊接管理技術。大大簡化焊接工藝參數調整過程，根據

不同金屬材料和焊接應用自動調節焊接參數。

系統採用交互式智能觸摸屏，直觀顯示各項參數，方便

操作。對於較難焊接的金屬比如鈀能自動進行高頻激勵脈衝

調整，延長電極使用壽命。最新的多脈衝焊接參數調節可實

現類似激光的焊接效果，Orion Pulse系列的優異特性，為目

前市場上最專業、多功能和高性價比的電弧點焊解決方案。

多重焊接模式 ：

Orion Pulse 150i/200i/250i 系列組合兩種不同的焊接技術－脈衝電弧焊

接和定位焊接。定位焊接模式(Tack Mode)採用電阻焊接技術，提供高達 150

ws/200ws/250ws 的焊接能量。定位模式非常適合臨時固定或永久熔接。脈衝電

弧焊接模式(Pulse ArcMode)使用脈衝電弧技術，包含三種不同焊接能量範圍

－ULTRA, MICRO 和 NANO。ULTRA 模式焊接能量範圍最高可達 150J/200

J/250J，主要針對需要深度滲透焊接以及較大焊點的應用，MICRO 模式能量

範圍為最高 30J，針對中等滲透和精細控制的焊接應用，NANO 模式提供 0.1

-5J 的極其精細焊接能量控制範圍，非常適合精細焊接應用。

Features 性能特性：

• Large Touch Screen Display 大觸摸屏液晶顯示

• Save and Load Settings 可存儲和調用各種參數設置

• High Frequency Agitation 高頻激勵

• Adaptive Weld IgnitionTM 自適應動態焊接參數調整

• MyWeldTM Software 控制軟件

• Rapid Fire Welding (4 Welds/Second) 快速連續點焊（4次/秒）

• Pulse Shaping (Weld Length) Capabilities 脈衝整形（點焊時長）

• Updateable/Upgradeable 可升級軟件

• 5x-10x Microscope with Built-in Shutter System 內置快門5-10倍顯微鏡

• Tack Mode 定位焊接模式

• Nano Mode 極精細焊接模式





CD100SPM/CD200SPM Single Pulse CD Welders

單脈衝電容放電點焊機

CD SPM 電容放電點焊機系統採用微處理控制的單脈衝電阻點焊技術，為精細電阻點焊提供

最大的焊接靈活性，可提供最小0.1WS的能量用於細線和微小部件焊接。針對較厚的工件可提供

100WS或200WS的高能量輸出，是一種非常高性價比的焊接解決方案。特別是對細小電阻點焊應

用，不論您是製造電池組件或是顯微鏡下精細工件組裝，SUNSTONE的電阻點焊機都是目前市場

上最高性價比，高精度，精細電阻點焊機。

Features 性能特性：

• 快速能量釋放，適用於焊接高導電率的金屬，比如銅

• 對焊點以外區域的加熱效果小

• 能量釋放重複性好，與工作電壓波動無關

• 能精細調節焊接能量 輸出，最小分辨率為0.1WS

• 參數設置簡單，操作方便





美國Sunstone工程研究和發展公司致力于提供最新科技的點焊技術和

高性價比的產品。專業設計和製作精細微點焊接解決方案。產品線覆蓋電

容放電焊接、交流焊接、脈衝電弧焊接和微氬弧焊接系統等，廣氾使用在

研究和工業生產領域。SUNSTONE為很多業內知名的企業和組織提供產品和

服務，部分客戶包括apple、NASA、MIT、GE、HP、 LOCKHEED MARTIN、

BOEING等工業、航空、航天軍工領域的用戶。

CD200DP/CD400DP/CD600DP Dual Pulse CD Welder

雙脈衝電容放電點焊機

DP雙脈衝點焊機特別針對高強度點焊的應用，能將存儲能量在數毫秒內分兩個完全獨立的脈

沖輸出，每個脈衝寬度和能量可獨立調節，或獨立開/關。第一個低能量脈衝預熱焊接表面去除表

面污染物，消除焊接飛濺，並且將焊接電極位置預固定。第二個高能量的脈衝，完成一個潔淨、

堅固的焊接點。數字顯示的能量輸出允許對總焊接能量以及每個脈衝的能量進行精確調節，以確

保高可靠性和重複性。配合SUNSTONE WH系列焊接頭使用, DP雙脈衝點焊機可以獲得堅固，精確

以及高重複性的焊接效果。

Features 性能特性：

• 有200/400/600焊接能量選擇

• 雙脈衝運行，消除表面的不一致性和污染物

• 可以單脈衝或是雙脈衝工作

• 內部監控熱保護

• 無級調節脈衝寬度和能量

• 高達275次焊接/分鐘

• 友好直觀的用戶基面

• 電源要求：220V/50Hz 5A 1KW

• 外形尺寸：30.5 cm(寬)×34.3cm(深)×26.7cm(高)

• 重量：18Kg



AC 1015 /AC 1025 Welder

交流電阻點焊機

AC1015/AC1025交流電阻點焊機一款理想的電阻點焊接設備。內部交流變壓器能為大多數焊

接應用提供足夠的焊接能量，而且內置智能控制器可以非常容易設置和編程，以適應複雜電阻焊

接應用。這些交流電阻點焊機能夠滿足高達0.1英吋（0.25釐米）或是低至微米級厚度電阻焊接材

料的焊接。

AC1015/AC1025交流電阻點焊機提供非

常多先進特性和功能。先進的特性包括雙脈

沖、多脈衝、滾點焊、穎焊以及回火功能。

另外AC1015/AC1025交流電阻點焊機可以保

存100組參數表和10個工作程序（包含多個參

數表序列）

AC1015/AC1025交流電阻點焊機內置智

能控制器，繼承SUNSTONE多年技術積累，

包括溫度保護監控特性

Features 性能特性：

• Internal Transformer 內置變壓器

• Simple, User-Friendly Interface 用戶友好界面，操作簡單

• 4 Line Character Display 4行數碼顯示屏

• Dual Pulse, Multi-pulse, Seam, Roll-spot 雙脈衝、多脈衝、縫焊、滾動焊可選

• Save up to 100 Schedules 可存儲100個參數組

• Save up to 10 Jobs (A chain of schedules) 可存儲10個工作程序





WH2125 Series Parallel Weld Heads 精密平行電阻焊頭

WH1125 Series Opposed Weld Heads 精密對置電阻焊頭

WH精密電阻焊頭提供精確性和重複性，並具有高性價比。

WH2125精密電阻焊頭具有1/8”平行設置電極，非常適合電池組生產

過程和其他單面焊接應用。和SUNSTONE電阻點焊機配合，可以調

節適應特定的應用。每個電極壓力可以單獨調節，確保焊接強度和控

制焊點尺寸。焊頭高度可調節從0-8英吋。

WH2125和WH1125焊接頭有氣動（A）和手動（M）兩種型號，

氣動焊頭內置調壓閥。焊頭速度可以根據焊接工藝需要調節。包含電

子腳踏開關用於控制焊頭。手動型號適用於機械的腳踏開關和拉鍊來

控制焊頭的下降。

對於較大焊點尺寸的焊接，WH2250A系列接受1/4”電極，只有氣

動型號可以選擇。

Features 性能特性：

• Adjustable Force-Firing 可調節點火壓力

• Pneumatic or Manual Actuation氣動或是手動操作

• adjustable up and down stroke velocity

內置調壓閥，上升/下降行程和速度可調

• Quick Release Height Adjustment Handles

快速釋放高度調節拉杆

• Height Adjustment from 0-7.25”

(Parallel) /5.25”(Opposed)

高度調節0-7.25英吋(平行)

/5.25英吋(對置)

• LED Indicator 焊接觸發顯示燈







中國總代理：

上海杰龍電子工程有限公司

SHANGHAI JAMRON ELECTRONIC ENGINEERING CO.,LTD.

地 址：上海市閔行區瓶安路1358號久創科技園3號樓一層(北）郵 編:201109

電話(Tel ):+86-21-51097866 傳真(Fax):+86-21-54451210 www.jamron.com

• Battery Pack Assembly 電池組焊接









• Thermocouples & RTD’s 熱電偶焊接

• Strain gauges 應變儀焊接

• Flat Heating Elements 加熱元件焊接

• Mesh 絲網焊接

• Cross Wire Welding 交叉線焊接

• Foils & Small Wires 薄片和細線焊接
