1概述

本聯動線主要適用於高產量的無菌液體凍干制劑生產。

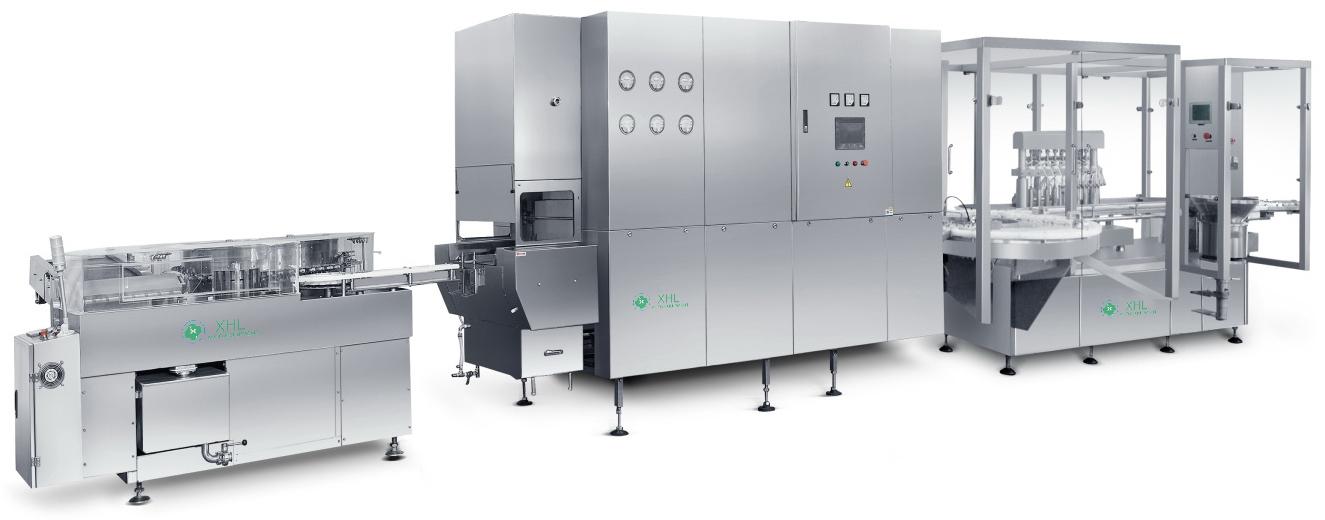

本聯動線機組由XHL-QCLW系列超聲波洗瓶機、XHL-QHX系列熱風循環隧道烘箱、XHL-KBG液體灌裝機、XHL-KGL系列軋蓋機共同組成．其機組具備清洗、干澡滅菌、灌裝加塞（半、全加塞）軋蓋封口功能。主要適用於製藥企業凍干（水針）無菌注射劑生產．通過增加機載RABS系統，可滿足無菌制劑環境A級(1S05級）要求，是新版GMP聯動機組的選擇。



2，功能流程圖



3，主要技術參數

	洗	XHL-QCLW40	XHL-QCLW60	XHL-QCLW60	XHL-QCLW80	XHL-QCLW100	XHL-QCLW120	XHL-QCLW120
產品型號	烘	XHL-QHX620/3500	XHL-QHX620/4500	XHL-QHX620/4500	XHL-QHX620/5820	XHL-QHX620/5820	XHL-QHX6207140	XHL-QHX6207140
	灌	XHL-SFYG/4	XHL-SFYG/6	XHL-SFYG/8	XHL-SFYG/10	XHL-SFYG/12	XHL-SFYG/20	XHL-SFYG/24
	軋	XHL-ZG/2	XHL-ZG/12	XHL-ZG/12	XHL-ZG/16	XHL-ZG/16	XHL-ZG/24	XHL-ZG/24
適用規格		2-30ml
灌裝頭數		4	6	8	10	12	20	24
生產能力(2ml)		120	180	200	300	400	500	650
洗瓶合格率		≥99.9%
洗瓶破損率		≤0.1%
滅菌溫度		300-350
排風量		3000		4100		7500	8000-10000
灌裝精度		≤土0.5%
加加塞合格率		≥99.9%
軋蓋合格率		≥99.9%
空氣層流潔浄度		100%
真空抽速		10	30	50	60	60	100	120
電容量		66.6	75.6		10.6		212.6	232.6
電源		380V  50Hz
總重量(kg)		6300	6300	7900		9400	10900	14600





XHL-QCLW系列超聲波洗瓶機介紹



1，概述

超聲波清洗機主要用於製藥行業中小容量的口服液瓶的潔淨 清洗,能自動完成從進瓶、超聲波清洗、外洗、內洗到出瓶 的全套生產過程。本機運行穩定可靠,破損率低,產量可無 極調速,操作方便。既能單機使用,又能與隧道滅菌乾燥 機、灌裝軋蓋機組成聯動機組使用。

經本機清洗后的西林瓶潔浄度高,符合GMP要求。



2，XHL-QHX系列氣流式滅菌烘箱介紹

本機為整體隧道式結構,自動完成從進瓶、預熱、烘乾、冷 卻到出瓶的全套生產過程。採用層流原理和熱空氣高速消毒 工藝,在A級隧道內對容器進行烘乾,是目前國際流行、效 果好的烘乾設備,其熱分布均勻。

本機既能單機使用,也能與前面的洗瓶機、後面的灌封機組 成聯動線使用。



3，性能特點

- 洗瓶機採用機械手夾瓶,適用多種規格的西林瓶;

- 洗瓶採用水氣噴針往復跟蹤插入方式,清洗效果好,節約能源。並設有針架防抖動裝置,提高噴針插入瓶子的準確度,減少斷 針現象;

- 洗瓶整個水氣管路、噴針完全獨立分開,避免了交又污染,符合GMP規範要求;

- 洗瓶機出瓶螺杆前加裝綬沖塊,有保護螺杆,減少碎瓶作用;

- 洗瓶機出瓶採用整體進口同步帶,連接拔瓶塊輸送安瓿,運行穩定可靠;

- 烘箱採用熱風循環加熱,溫度均勻,節能; 烘箱設有防突然斷電保護功能,運行安全;

- 烘箱可配循環水冷裝置,不損耗房間風量,減少房間的壓差不平衡的風險,降溫效果好;

- 烘箱可配壓差自動平衡調節系統,減少房間和烘箱的壓差不平衡造成的高溫段偏移,灌裝間洗- 烘間溫度升高等一系列的問題;

- 烘箱設有DOP檢測接口(包括風壓,風速,塵埃粒子檢測口) 烘箱冷卻段可帶滅菌功能(FDA特選);

- 烘箱網帶可帶超聲波及CIP在線清洗系統; 烘箱內腔可進行全方位、多角度高壓水沖洗;

- 分裝機採用國際先進設計理念,具有高速度,而且分瓶準確,更換規格件方便;

- 分裝機採用交流伺服電機驅動分裝螺杄旋轉,裝暈精確;

- 分裝機採用裝量的調整直接在觸摸屏上實現;

- 分裝機可選配百級循環式層流罩;

- 分裝機無瓶停止分裝,無瓶不加塞功能。

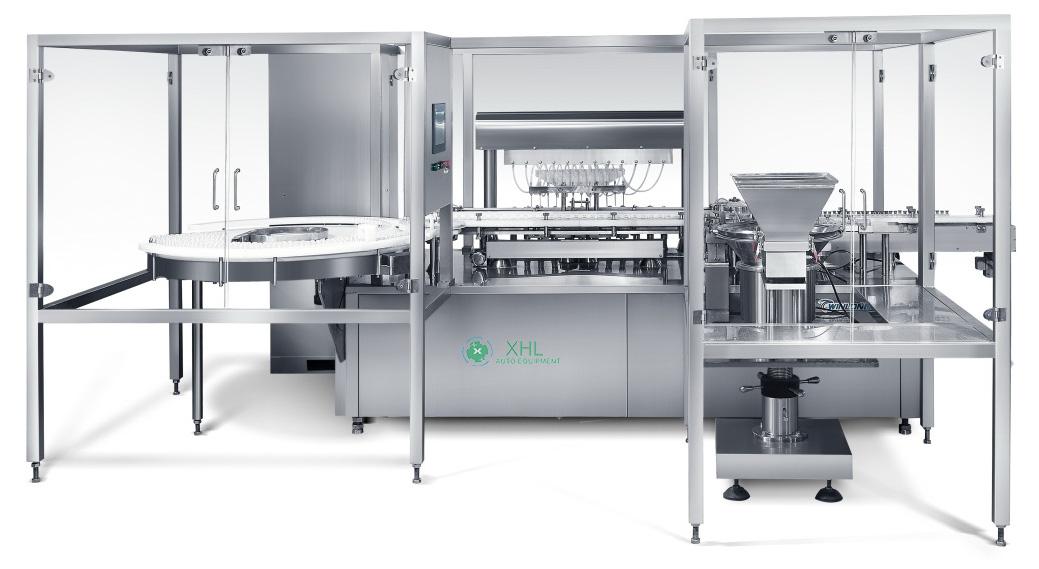

XHL-KBG系列低中速無菌西林瓶液體制削生產機組介紹



1，概述

XHL-KBG-120抗生素玻璃瓶液體(無菌針劑)全加塞(半加塞)灌裝機是我公司適應國內生物制品 及血液制品工程發展,特別是為冷凍乾燥新技術而研製開發的新一代產品。本機控制系統先 進、裝量精確、性能穩定、外形美觀,是凍干劑、液體制劑、血液制品生產的理想產品,適應 與聯動生產線配套。同樣也適用於獸藥、営養液等其他行業的西林瓶生產。



2，性能特點

- 微電腦設定計量步數,蠕動泵執行灌裝、精度高、調節 劑量範圍大,也可用陶瓷泵,適用各種粘度液體;

- 清潔、消毒方便、無污染;

- 無瓶止灌,自動顯示計數功能,變頻調速;

- 能自動完成進瓶、計量灌裝、自動上塞功能;

- 根據客戶要求安裝百級層流保護裝置;

- 整機均按GMP要求設計。

3，主要技術參數

產品型號	XHL-KBG60/XHL-KBG/60A	XHL-KBG120/XHL-KBG120A
適用範圍	1-30ml
穩定生產能力	50-60瓶/分鐘	100-120瓶/分鐘
裝量誤差	≤土0.5%
自動上塞率	≥99.9%
電源	220380V50/60Hz
用電功率	≤5kw
配用真空度	6.6×10·MPa
配用真空用量	14m'/h
單機噪音	≤70dB
重量	1000kq

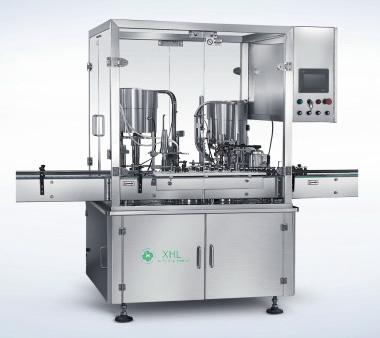

XHL-ZG系列迴轉式西林瓶軋蓋機介紹

1，概述

主要用於製藥廠抗生素瓶的封口。

2，性能特點

本機採用旁置單刀柔性滾壓式軋蓋結構,自動完成輸瓶、理蓋、軋蓋等工序。具有速度快、破 損率低、鋁蓋軋蓋部位外形美觀等優點。

3，主要技術參數

產品型號	XHL-ZG/12	XHL-ZG/16	XHL-ZG/24
適應規格	1-30ml抗生素瓶
生產能力（瓶/分鐘）	300-400	400-500	500-600
軋蓋頭數	12	16	24
電容量	≤1.5kw
淨質量（kg）	110	1300	1500
合格率	≥99.95%
電源	220/380V  50Hz
