產品主要參數

• 工作介質：CC30號柴油機油（在74℃時運動粘度為24mm2/s）
• 試驗系統流量範圍：5-50L/min
• 額定壓力：0~1.6MPa
• 介質溫度：常溫~90℃
• 控制方式：自動和報告
• 試驗粉塵：SOFTC-2A
• 試驗油箱容量：30L
• 污注油箱容量：10L
• 加灰速率：0.06*Qv g/h
• 額定功率：18KW
• 試驗臺電源：AC380V 50Hz

       產品簡介

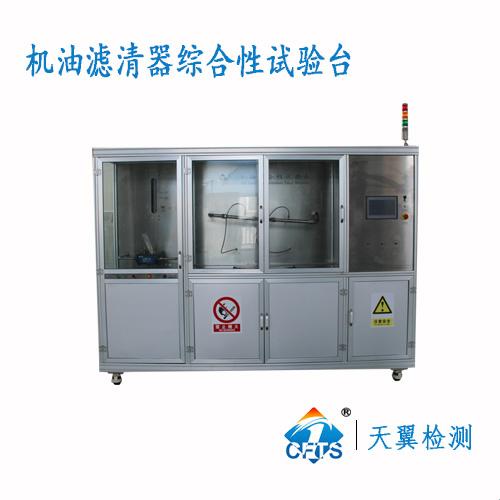

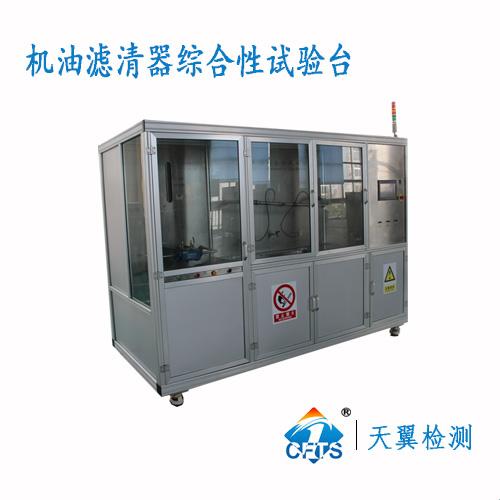

ZH-JY100機油濾清器綜合性試驗台，試驗台主要執行GBT 14041.3-2010液壓濾芯第3部分：抗壓潰特性檢驗方法，機油濾清器的壓差特性。

試驗台試驗系統主要由變速油泵組、壓力傳感器、流量計、控制閥、回油閥、旁通閥、壓差傳感器及其附件組成。

測試項目：機油濾芯抗破裂特性既內部強度壓力特性；機油濾芯流量阻力特性

       產品功能及特點說明

試驗台組成部分：由試驗系統、旁通閥檢測系統、粒子原始濾清效率、壽命系統，自動程序控制系統和台架組成。

淨化過濾系統：淨化過濾器，採用我公司自行設計生產的流量阻力試驗台淨化過濾器，能夠使系統清潔度迅速達標，納污容量大，使用壽命長，精度為β10（c）≥200。保証試驗結果保持穩定性、重複性、準確性，並能使試驗台長期處於清潔狀態。

輔助系統：主要由儲油箱和輔助泵組成。便於人員操作，保証試驗前後對試驗台的後期處理的方便。

管路：主試驗系統管道採用不鏽鋼，管接頭和管道布局時避免流動死區，從而避免在長期使用時產生雜質的淤積，保証了試驗台的重複性，一致性。

溫控系統：具有加溫和散熱器裝置，且應符合安全要求。旁通閥檢測系統借用流量阻力的試驗系統。在工作面板單獨增加旁通閥檢測管路。主要由旁通閥檢測管路、不帶濾芯的濾清器總成（根據客戶具體要求設計）、壓力傳感器、壓力數顯表組成。

粒子原始濾清效率、壽命系統主要由蠕動泵、旁通閥、壓差傳感器、過濾容器、雜質攪拌器組成。

台架：由鋁合金型材、不鏽鋼板製造。尺寸（參考2580×1230×1960）及外形需經雙方會簽。
