液壓過濾器流量阻力試驗台 流阻檢測設備

液壓過濾器流量阻力試驗台 流阻檢測設備
型號:/
品牌:天翼檢測
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰ -
單價: ¥350000 / 件
最少訂量:1 件

產品描述

流量阻力試驗台,主要用於液壓過濾器壓降流量特性的測試。

試驗台台架採用工業級高強度鋁合金型材,框架結構設計,結構緊湊、外形美觀,試驗台台面及試驗油箱採用不鏽鋼拉絲板製作而成,試驗管路採用衛生級不鏽鋼管。

試驗台採用觸摸屏控制,具備手動和自動兩種操作模式。自動模式下設置完試驗參數后可進行一鍵測試,試驗數據可通過 USB 數據傳輸接口導出至 U 盤。試驗台具有異常保護功能可有效保障人身及設備安全。試驗台管路系統分為兩套管路,可將試驗流量範圍全覆蓋。

執行標準

ISO 39682001《液壓過濾器壓降 流量特性的評定》

GB/T 17486-2006《液壓過濾器壓降 流量特性的評定》

測試對象

適用於液壓濾清器及濾芯的測試

測試項目

流量壓降試驗

主要結構特點說明

1.1  實時溫控系統

試驗台設計加溫及冷卻裝置保証試驗系統的溫度要求,設計溫度 40℃。試驗溫度可滿 ISO 39682001 《液壓過濾器 壓降流量特性的評定》標準中的要求。

同時冷卻散熱裝置可根據客戶現場實際情況,我們提供工業級激光冷水機可供客戶選

配。

1.2  電氣控制系統

電氣控制系統主要由硬件、軟件兩大部分系統組成,系統硬件均選用行業品牌,適用工況範圍廣,運行可靠。控制方式採用工業級觸摸屏結合 PLC 控制,具備人機交互界面良好、操作簡單、運行穩定等諸多優點。同時可實時顯示試驗相關測試數據、儲存並 USB輸出。

操控方式上採用“手動+自動”控制設置,便於後期使用過程中,對定壓定流量試驗工況參數的調定。

1.3  試驗台機架

試驗台機架設計採用高強度工業鋁型材框架結構,具有重量輕、強度高、外形美觀等諸多優點。台架選用四個單輪承載 500kg 的高強度帶墊腳的工業腳輪,即可靈活移動,又可固定支撐,經久耐用、勞固可靠。

不鏽鋼材質試驗面板及操作台面更加提升產品品質,且試驗面板採用激光打標技術,面積標識清晰美觀。

台架頂部採用有機玻璃及 LED 燈管結合的節能環保採光方式,可大限度的滿足客戶試驗採光需求。

主要技術參數

1    設備台主要技術參數表







  •

試驗介質

32號液壓油



  •

介質粘度

46 cSt (在40℃)



  •

試驗溫度

25-60



  •

系統額定壓力

2MPa



  •

試驗流量

10425L/min



  •

壓差範圍

0600 kPa



  •

控制方式

程序自動控制



  •

加熱方式

電加熱



  •

冷卻方式

水冷



  •

台架主要材質

鋁型材,鋁塑板



  •

管路材質

304不鏽鋼鋼管



  •

被試件工裝

免費提供一套



  •

試驗台功率

26kW



  •

試驗臺電源

三相五線制AC380V / 50Hz



  •

試驗台尺寸

2860mm×1380mm×2000mm(長×寬×高)

(以會簽圖紙為準)

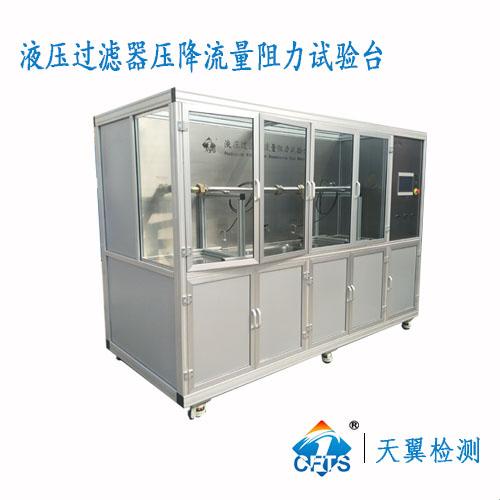

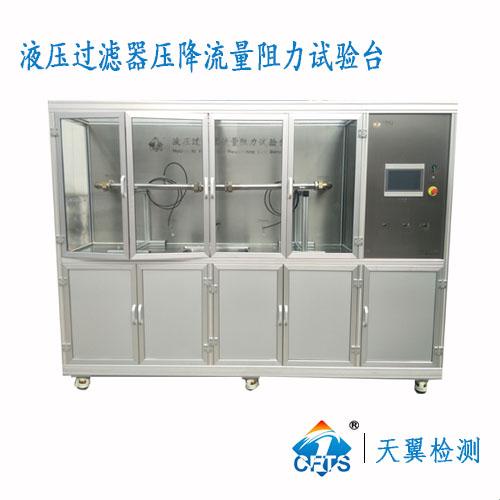

液壓過濾器流量阻力試驗台 流阻檢測設備 1液壓過濾器流量阻力試驗台 流阻檢測設備 2液壓過濾器流量阻力試驗台 流阻檢測設備 3
