數顯濾芯結構完整性試驗台 室溫測試

數顯濾芯結構完整性試驗台 室溫測試
型號:/
品牌:天翼檢測
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰ -
單價: ¥15000 / 件
最少訂量:1 件

產品描述

1  概述

在液壓傳動系統中,功率是通過密閉迴路中的受壓液體來傳遞和控制的。過濾器通過濾除不可溶解的污染物來保持液體的清潔。過濾器要達到並保持所要求的性能等級,在眾參數中主要取決于過濾比和結構完整性。任何結構上的缺陷,無論是在製造過程中產生的,還是由於強度不足引起的,都將導致過濾器被旁通,從而造成性能下降。

對於一個成品濾芯,其結構完整性可以通過非破坏性的結構完整性試驗進行評價。該試驗可以確定濾芯在過濾過程中是否存在使液體旁通的缺陷,同時可作為濾芯質量控制的手段。該試驗也用來評價濾芯在實際使用及試驗過程中抵禦損坏的能力。

新鄉天翼過濾技術檢測有限公司研製生產的濾芯結構完整性試驗台,主要用途是採用非破坏的方式評價濾芯的結構完整性,用於評定過濾器濾芯在製造、試驗、使用過程中是否損坏,通過初始冒泡點的測量可用於研製產品的改進或製造過程的評價。

試驗台採用高精度氣體壓力變送器檢測氣體壓力,數顯表讀數,可大幅度提高試驗數據的準確性及工作效率。試驗台檢測氣壓調節系統所採用的調節閥均為國內外品牌,大大提高了試驗台的檢測性能及其使用壽命。試驗台試液槽部分帶有夾緊及旋轉裝置,可快速裝夾試驗濾芯並方便快捷的完成試驗濾芯的旋轉動作;試驗台試液槽裝有玻璃窗,方便進行試驗觀察。

2  執行標準

2.1  ISO 2942:2004 《液壓濾芯  結構完整性驗証和初始冒泡點的確定》

2.2  GB/T 14041.1—2007《液壓濾芯 結構完整性驗証和初始冒泡點的確定》

3  測試對象

過濾器濾芯。

4  測試項目

4.1  濾芯初始泡點的確定。

4.2  濾芯的結構完整特性。





5  技術指標

1    WZA-15K主要技術參數表

  •

試驗液

工業酒精(推薦)或異丙醇



  •

試驗介質

潔淨壓縮空氣(3-6bar)



  •

測試溫度

17-27℃



  •

試驗壓力

15000 Pa



  •

壓力調節精度

10 Pa



  •

測試濾芯直徑

Φ50 ~ Φ110mm



  •

濾芯端蓋內孔直徑

Φ10mm~Φ50 mm



  •

測試濾芯長度

6100 mm



  •

電源

AC  380V / 50 Hz



  •

額定功率

1.5kW



  •

外形尺寸

2201002000(長×寬×高)

(以會簽圖紙為準)

  •

重量

32 kg

(以會簽圖紙為準)

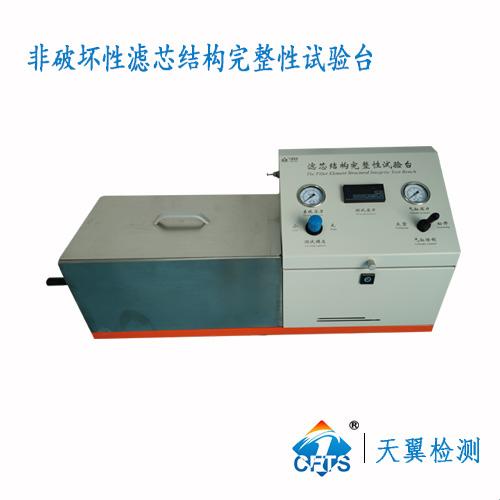

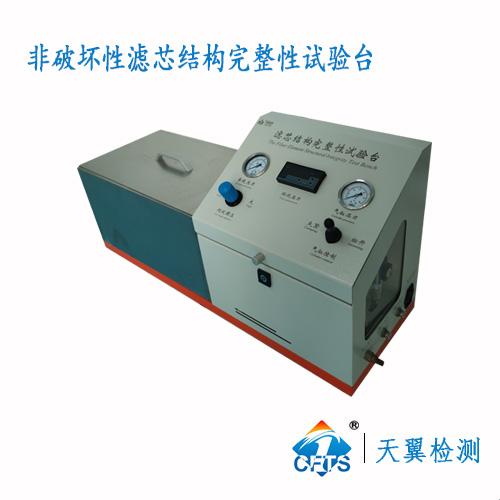

數顯濾芯結構完整性試驗台 室溫測試 1數顯濾芯結構完整性試驗台 室溫測試 2數顯濾芯結構完整性試驗台 室溫測試 3
