產品描述

美國SUNSTONE公司致力于研發設計精細微焊接解決方案、製造多功能焊接產品。其產品包括精密脈衝電弧點焊機(微氬弧焊機)、AC交流電阻焊機、CD電容放電焊機、DC直流電阻焊機、高頻逆變器電阻焊機、激光焊接機等,並提供各類適於不同應用的焊頭、電極、鑷子、附件及配套工具等。
SUNSTONE產品應用覆蓋珠寶、電池電源製造、航天航空、汽車、牙科實驗室、電子製造等不同行業。用戶包括蘋果、NASA、麻省理工學院、通用電氣、HP、Space X、波音、Lockheed Martin、哈雷、特斯拉、多個政府與軍事機構、多個藝朮機構、多個正畸與牙科實驗室。
本頁面僅為AC系列產品介紹,最新產品選型目錄、詳細技術參數請聯繫咨詢司為SUNSTONE授權中國代理——上海杰龍電子工程有限公司。



CD系列產品
主要型號CDSPM系列單脈衝電容放電精密點焊機100/200ws焊接能量可選CDDP系列雙脈衝電容放電精密點焊機200/400/600ws焊接能量可選CDDP-A系列高級雙脈衝電容放電精密點焊機200/400/600/1200ws焊接能量可選

CDSPM系列100/200ws單脈衝電容放電精密點焊機



CDSPM系列系統採用微處理控制的單脈衝電阻點焊技術,為精細電阻點焊提供最大的焊接靈活性——可提供低至0.1WS的能量用於焊接細線和微小部件/零件。針對較厚的工件,可提供100WS或200WS的高能量輸出。不論您是製造電池組件或是在顯微鏡下組裝精細工件,SUNSTONE為您提供高性價比、高精度、精細電阻焊接解決方案。



設備特性:

  • 快速能量釋放,適用於焊接高導電率的金屬,如銅等。

  • 對焊點以外區域的加熱效果小。

  • 能量釋放重複性好,與工作電壓波動無關。

  • 精細的焊接能量控制:焊接能量輸出可精細調整,最小分辨率為0.1W,確保焊接結果的準確性和一致性。

  • 用戶友好:LCD顯示屏顯示每次焊接的精確能量水平,便於監控和控制;參數設置簡單,操作方便;焊接啟動成功時發出音頻提示,確保操作正確。

  • 內部電源溫度具有熱保護監測,防止過熱,確保設備的可靠性。

應用:

  • 微電阻焊接

  • 交叉線焊接

  • 熱電偶焊接

  • 金屬線材與板材焊接:如銅片、鋁片、鋼片、銅絲、鋼絲、黃銅線等

  • 應變儀附着

  • 其他常規電阻焊接應用

CDSPM系列系統採用微處理控制的單脈衝電阻點焊技術,為精細電阻點焊提供最大的焊接靈活性——可提供低至0.1WS的能量用於焊接細線和微小部件/零件。針對較厚的工件,可提供100WS或200WS的高能量輸出。不論您是製造電池組件或是在顯微鏡下組裝精細工件,SUNSTONE為您提供高性價比、高精度、精細電阻焊接解決方案。
設備特性:
快速能量釋放,適用於焊接高導電率的金屬,如銅等。對焊點以外區域的加熱效果小。能量釋放重複性好,與工作電壓波動無關。精細的焊接能量控制:焊接能量輸出可精細調整,最小分辨率為0.1W,確保焊接結果的準確性和一致性。用戶友好:LCD顯示屏顯示每次焊接的精確能量水平,便於監控和控制;參數設置簡單,操作方便;焊接啟動成功時發出音頻提示,確保操作正確。內部電源溫度具有熱保護監測,防止過熱,確保設備的可靠性。應用:
微電阻焊接交叉線焊接熱電偶焊接金屬線材與板材焊接:如銅片、鋁片、鋼片、銅絲、鋼絲、黃銅線等應變儀附着其他常規電阻焊接應用。





CDDP系列

200/400/600ws

雙脈衝電容放電精密點焊機



CDDP系列可提供更大的焊接能量,並具有更精細的功率調節範圍,特別針對於高強度點焊應用。CDDP系列能將存儲能量在數毫秒內分兩個完全獨立的脈衝輸出,每個脈衝寬度和能量可獨立調節,或獨立開/關。第一個低能量脈衝預熱焊接表面去除表面污染物,消除焊接飛濺,並且將焊接電極位置預固定。第二個高能量的脈衝,完成一個潔淨、堅固的焊接點。
數字顯示的能量輸出允許對總焊接能量以及每個脈衝的能量進行精確調節,以確保高可靠性和重複性。配合WH系列焊接頭使用, 雙脈衝點焊機可以獲得堅固、精確、高重複性的焊接效果。
設備特性:不同焊接能量輸出可選200/400/600ws單脈衝或雙脈衝操作
雙脈衝消除表面的不一致性和污染物內部監控熱保護無級調節脈衝寬度和能量友好直觀的用戶界面焊接速度可達每分鐘90/156/164次(分別在60/40/20ws的情況下)
應用:
電池組焊接交叉線焊接熱電偶焊接金屬線材與板材焊接汽車行業焊接應用滾點焊蜂窩式工件焊接
其他常規電阻焊接應用

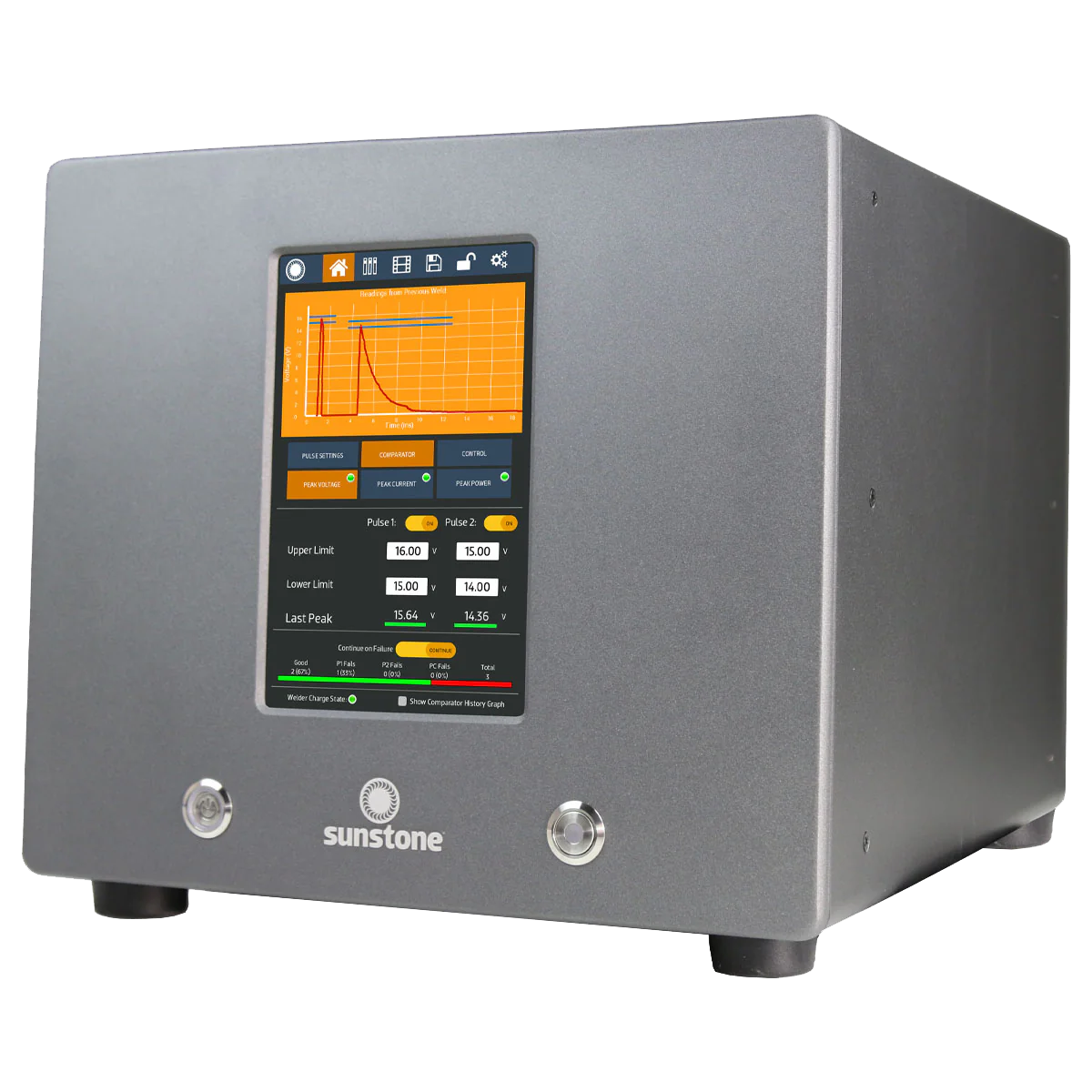

Sunstone高級雙脈衝 CD 焊機提供許多功能,包括焊接監控、SPC統計過程控制工具和大型電容觸摸屏界面。觸摸屏界面可輕鬆訪問所有焊接參數,並查看焊接波形圖、焊接直方圖、警報警告,內置教學文檔和視頻。對於自動化生產應用,CD焊機支持多種PLC協議。克隆允許複製所有參數/設置,並輕鬆導出/導入到其他設備,簡化多台設備的設置過程。
CD電容放電電阻焊機與其他焊機類型相比具有許多優勢。由於 CD 焊機使用電容器來存儲和釋放焊接能量,因此焊接能量將具有高度可重複性,並且不會受到線路電壓波動的影響。CD 焊機可實現快速能量釋放,使能量釋放集中在一個小區域內,生成的熱影響區或熱標記非常小,有效減少對焊點以外區域的熱影響。
其中,CDDP-A 1200型號提供1200ws超大焊接能量,同時具備精細功率調節範圍,適用更厚、導電性更強、高電阻的材料。                                                                                                                       已關注                                                                             關注                                                                 重播                                                        分享                                                                     贊                                                                                                                       關閉觀看更多更多退出全屏切換到豎屏全屏退出全屏杰龍電子已關注分享視頻,時長01:540/000:00/01:54 切換到橫屏模式 繼續播放進度條,百分之0播放00:00/01:5401:54全屏 倍速播放中  0.5倍  0.75倍  1.0倍  1.5倍  2.0倍  超清  流暢  您的瀏覽器不支持 video 標籤 繼續觀看 SUNSTONE電容放電精密點焊機CD系列 電阻焊機 觀看更多轉載,SUNSTONE電容放電精密點焊機CD系列 電阻焊機杰龍電子已關注分享點贊在看已同步到看一看寫下你的評論



        設備特性:焊接過程中熱影響區域非常小能夠輕鬆精確定位焊點可以焊接非常小、薄且精細的金屬部件廣氾適用於各種金屬的焊接雙脈衝操作消除表面不均勻性和污染物單脈衝或雙脈衝操作每分鐘最高可焊接 90個焊點(60ws),1200型號可高達120次焊接/分鐘一致性和重複性通過消除焊接修復過程簡化維修機器維護要求與成本低小巧緊湊設計,適合任何工作區域設備功能:
PLC連接反饋報告保存設置導入/導出焊接數據允許設備克隆,複製所有參數與設置軟件更新支持多種語言Wi-Fi 連接觸摸屏與用戶友好界面,操作簡單焊接過程監控設備可顯示焊接數據圖表設備內置培訓視頻和PDF文件焊接頭控制系統200/400/600/1200ws可選自定義脈衝限值快速響應連續焊接模式兼容手動/氣動焊接頭緊急停止功能:在發生事故時切斷焊接系統的電源,確保操作員和機器的安全鎖定功能可接入自動化生產線
應用:
電池組焊接交叉線焊接熱電偶焊接金屬線材與板材焊接汽車行業焊接應用滾點焊蜂窩式工件焊接其他常規電阻焊接應用



內置功能可以輕鬆控制和監控焊接過程,以確保高質量的焊接結果。監測包括對於電流、電壓、功率的控制,其中最關鍵的是電流監測。測量峰值電流可確保每個焊點均獲得所需的放電量。CDDP-A系列測量並顯示焊接過程實際峰值電流,並通過直方圖顯示曆史數據。
電流監控功能確保在焊接過程中的電流與編程設置一致,而不受工件電阻變化的影響——它可以補償零件厚度的微小變化,而不影響焊接質量。該功能非常適合扁平工件的焊接,零件與零件和電極與零件的接觸是可控且一致的。
電壓監控功能控制焊接過程中工件兩端的電壓。它有助于補償零件錯位和受力問題,自動減少焊接飛濺。該功能通常與非平面零件及導線焊接有關,亦是焊接圓形零件的理想選擇。
功率監控功能可精確調控焊接電流和電壓,為零件提供一致的焊接能量。該功能特別適用於突破表面氧化物和鍍層。對於零件或電極表麵條件可能隨時間變化的自動化應用,應該考慮使用此功能。功率監控可延長自動化應用中的電極使用壽命。
雙脈衝的意義雙脈衝焊接系統使用兩個脈衝來提供最佳的焊接效果。在電阻焊接中,為了將熱量引導至所需區域,將電極固定在正確的位置並保持良好的接觸至關重要。如果電極沒有充分就位並良好接觸,則焊接可能會發生在電極和工件之間。這種情況會導致電極粘連並嵌入工件中,使得電極過度磨損,增加成本。
對於雙脈衝系統,第一個小脈衝是在第二個焊接脈衝之前發出的清潔/就位脈衝,用於消除任何可能的污染和電極接觸問題。雙脈衝系統可減少焊接飛濺,提高焊接質量和一致性,降低成本,並有助于鍍層材料的焊接。如果僅需單個脈衝,可以輕鬆關閉清潔脈衝功能。



     SUNSTONE授權中國代理:上海杰龍電子工程有限公司SHANGHAI JAMRON ELECTRONIC ENGINEERING CO.,LTD網址:www.jamron.com郵箱:info@jamron.com電話:021-51097866
