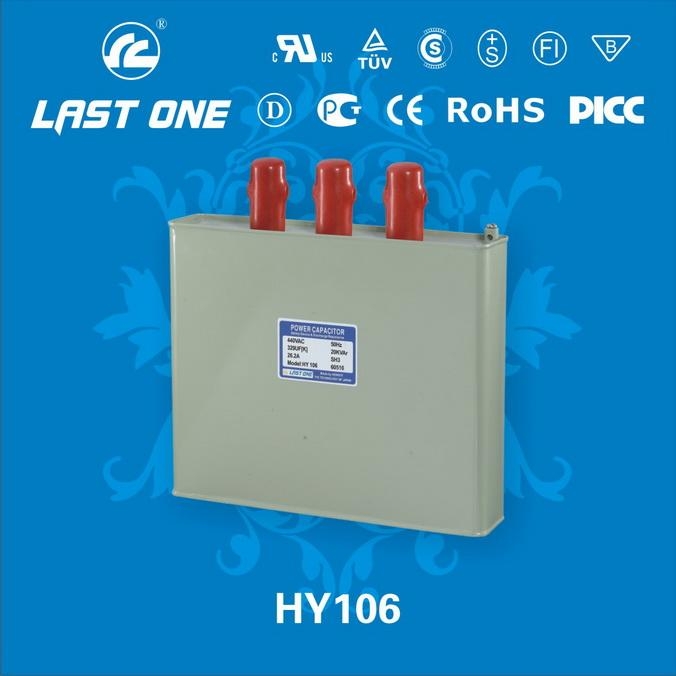

方形電力電容器

型號：	HY
品牌：	恆一
原產地：	中國
類別：	電子、電力 / 電力配件與材料
標籤︰	電容器 , 電力電容器 , 方形電容器
單價：	-
最少訂量：	100 件

發送查詢

產品描述

名稱：

自愈式低壓並聯電容器

型號：

自愈式低壓並聯電容器系列

說明：

主要特點
1、體積小、重量輕：由於採用金屬化聚丙烯膜材作為介質，體積、重量僅為老產品的1/4和1/5。 2、損耗低：實際值低於0.1%，所以電容器自身的能耗低，發熱少、溫升低、工作壽命長、節能效果佳。
3、優良的自愈性能：過電壓所造成的介質局部擊穿能迅速自愈，恢復正常工作，使可靠性大為提高。
4、安全性：內裝自放電電阻和保險裝置。放電電阻能使電容器上所帶的電能自動泄放掉；當電容發生故障時，保險裝置能及時斷開電源，避免故障的進一步發展，確保使用安全。
5、不漏油：本電容器採用先進的半固體浸漬劑，滴熔點高于70℃，在使用過程中不漏油，避免了環境污染，電容器也不會因失油而失效。主要技術指標使用條件：環境溫度-25℃~+50℃，濕度≤85%，海拔2000米以下。額定電壓：250VAC，400VAC，525VAC、690VAC，750VAC，1050VAC。額定容量：1~100kvar。容量允差：-5~+10% 損耗角正切值：在工頻額定電壓下，20℃時tgδ≤0.1%。交流耐電壓：極間2.15倍額定電壓10秒鐘，極殼間3kV10秒鐘。最高允許過電壓：1.10倍額定電壓。最高允許過電流：1.30倍數額定電流。　
自放電特性：電容器加 2 Un直流電壓，斷開電源3分鐘后，剩餘電壓降低到75V或更低。
符合標準：GB12747-2004 IEC60831-1996　

主要規格

產品型號 Model BSMJ BCMJ BZMJ	額定電壓 Rated voltage kV	額定容量 Rated output kvar	總電容量 Total capacitance μF	額定電流 Rated current A	外形尺寸長×寬×高（mm）
0.25-3-1	0.25	3	153	12	167×57×110
0.25-5-1	0.25	5	255	20	167×57×180
0.25-7.5-1	0.25	7.5	382	30	160×85×210
0.25-10-1	0.25	10	509	40	270×120×210
0.25-15-1	0.25	15	764	60	270×120×210
0.25-20-1	0.25	20	1019	80	270×120×210
0.25-25-1	0.25	25	1273	100	270×120×210
0.25-30-1	0.25	30	1528	120	270×120×230
0.25-35-1	0.25	35	1783	140	270×120×230
0.25-40-1	0.25	40	2037	160	270×120×230
0.4-2-3	0.4	2	39	2.9	167×57×110
0.4-4-3	0.4	4	79	5.8	167×57×110
0.4-6-3	0.4	6	118	8.6	167×57×130
0.4-8-3	0.4	8	158	11.5	167×57×130
0.4-10-3	0.4	10	198	14.4	167×57×180
0.4-12-3	0.4	12	238	17.3	167×57×180
0.4-14-3	0.4	14	278	20.2	167×57×210
0.4-15-3	0.4	15	298	21.7	167×57×210
0.4-16-3	0.4	16	318	23.0	167×57×210
0.4-18-3	0.4	18	359	26	167×57×240
0.4-20-3	0.4	20	398	28.9	167×57×240
0.4-25-3	0.4	25	498	36	167×85×210
0.4-30-3	0.4	30	597	43.3	167×85×250
0.4-40-3	0.4	40	796	57.6	167×85×300(小方) 270×120×210(大方)
0.4-50-3	0.4	50	995	72	270×120×230(大方)
0.4-60-3	0.4	60	1194	86.4	300×120×280
0.4-80-3	0.4	80	1592	100.8	300×120×310
0.4-90-3	0.4	90	1790	129.6	300×120×310
0.4-100-3	0.4	100	1989	144	300×120×330
0.42-10-3	0.42	10	180	13.7	167×57×210
0.42-12-3	0.42	12	217	16.5	167×57×210
0.42-14-3	0.42	14	252	19.2	167×57×210
0.42-15-3	0.42	15	270	20.6	167×57×210
0.42-16-3	0.42	16	289	22	167×57×210
0.42-18-3	0.42	18	325	24.7	167×57×240
0.42-20-3	0.42	20	361	27.5	167×57×240
0.42-25-3	0.42	25	451	34.4	167×85×210
0.42-30-3	0.42	30	541	41.2	167×85×230
0.42-40-3	0.42	40	721	54.9	167×85×300(小方) 270×120×210(大方)
0.42-50-3	0.42	50	902	68.7	270×120×230(大方)
0.42-60-3	0.42	60	1082	82.5	300×120×280
0.42-70-3	0.42	70	1263	96.2	300×120×280
0.42-80-3	0.42	80	1443	110	300×120×310

產品型號 Model BSMJ BCMJ BZMJ	額定電壓 Rated voltage kV	額定容量 Rated output kvar	總電容量 Total capacitance μF	額定電流 Rated current A	外形尺寸長×寬×高（mm）
0.42-90-3	0.42	90	1624	123.7	300×120×310
0.42-100-3	0.42	100	1805	137.5	300×120×330
0.45-10-3	0.45	10	157.3	12.8	167×57×180
0.45-12-3	0.45	12	188.7	15.4	167×57×180
0.45-14-3	0.45	14	220.2	18	167×57×210
0.45-15-3	0.45	15	236	19.2	167×57×210
0.45-16-3	0.45	16	251.6	20.5	167×57×210
0.45-20-3	0.45	20	314.5	25.7	167×57×240
0.45-30-3	0.45	30	471.6	38.5	167×85×250
0.45-40-3	0.45	40	628.8	51.3	167×85×300(小方) 270×120×210(大方)
0.45-50-3	0.45	50	786	64.2	167×85×300(小方) 270×120×230(大方)
0.45-60-3	0.45	60	943.1	77	300×120×280
0.45-70-3	0.45	70	1100	89.8	300×120×280
0.45-80-3	0.45	80	1258	102.6	300×120×310
0.45-90-3	0.45	90	1415	115.5	300×120×310
0.45-100-3	0.45	100	1572	128.3	300×120×330
0.525-10-3	0.525	10	115.5	11	167×57×180
0.525-12-3	0.525	12	138.7	13.2	167×57×180
0.525-14-3	0.525	14	161.8	15.4	167×57×210
0.525-15-3	0.525	15	173.3	16.5	167×57×210
0.525-16-3	0.525	16	184.9	17.6	167×57×210
0.525-20-3	0.525	20	231.1	22	167×57×240
0.525-30-3	0.525	30	346.5	33	167×85×250
0.525-40-3	0.525	40	426	44	167×85×300(小方) 270×120×210(大方)
0.525-50-3	0.525	50	577.4	55	167×85×300(小方) 270×120×230(大方)
0.525-60-3	0.525	60	693	66	300×120×280
0.525-70-3	0.525	70	808.4	77	300×120×280
0.525-80-3	0.525	80	923.9	88	300×120×310
0.525-90-3	0.525	90	1039	99	300×120×310
0.525-100-3	0.525	100	1155	110	300×120×330
0.69-10-3	0.69	10	66.9	8.4	167×57×180
0.69-12-3	0.69	12	80.3	10	167×57×180
0.69-14-3	0.69	14	93.6	11.7	167×57×210
0.69-15-3	0.69	15	100.3	12.6	167×57×210
0.69-16-3	0.69	16	107	13.4	167×57×210
0.69-20-3	0.69	20	133.8	16.7	167×57×240
0.69-30-3	0.69	30	200.6	25.1	167×85×250
0.69-40-3	0.69	40	267.4	33.5	167×85×300(小方) 270×120×210(大方)
0.69-50-3	0.69	50	334.3	41.8	167×85×300(小方) 270×120×230(大方)
0.69-60-3	0.69	60	401.2	50.2	300×120×280
0.69-70-3	0.69	70	468	58.6	300×120×280
0.69-80-3	0.69	80	534.9	66.9	300×120×310
0.69-90-3	0.69	90	601.7	75.3	300×120×310
0.69-100-3	0.69	100	668.6	83.7	300×120×330
