| 說 明： |
適用說明

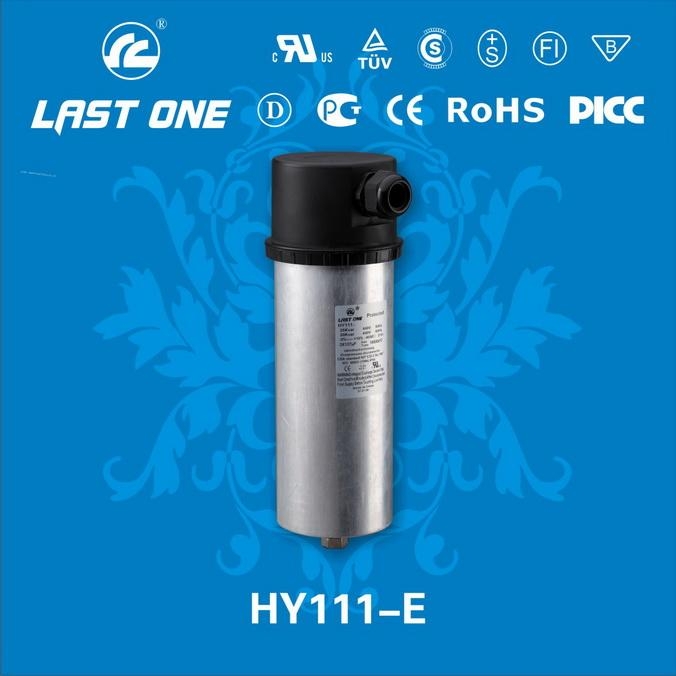

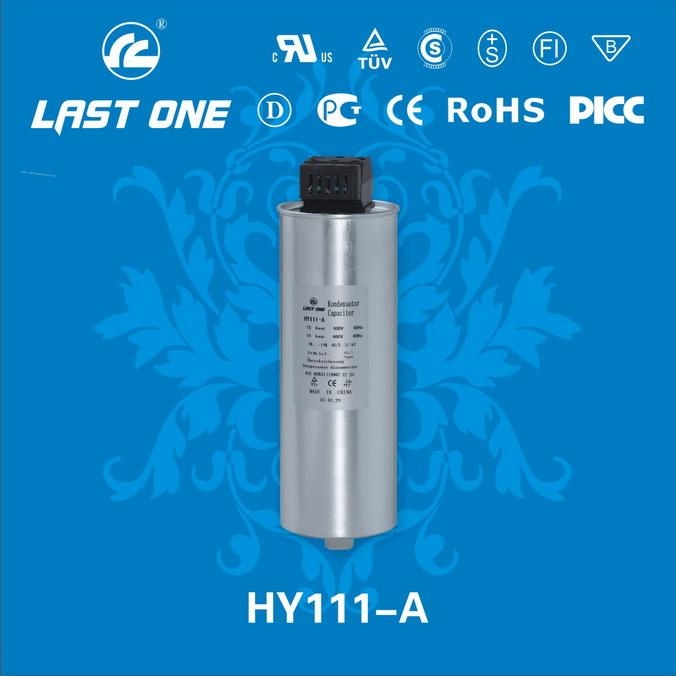

HY111系列低壓自愈式並聯電容器,其電容器元件採用德國原產優質低損耗薄膜，在動態1000級以下的淨化環境分切、卷繞后，經端面噴金，密封于鋁殼內。通過高技術的方式，在高真空度下烘乾鋁殼內並注入特殊保護材料。運用獨特可靠的安全型超壓拉斷保護技術，使之成為最新一代的低壓自愈式電容器，並適用於戶內或戶外。
規格尺寸
|
型號
|
額定
容量
(kvar)
|
額定
電容
量(μF)
|
電流
|
尺寸
D1XH(mm)
|
重量
(kg)
|
|
額定值
(A)
|
最大值
(A)
|
|
400V 50Hz
|
|
|
|
|
|
|
|
0.4-5-3
|
5
|
3x33
|
3x7.2
|
3x14.4
|
60x150
|
0.7
|
|
0.4-6.25-3
|
6.25
|
3x40
|
3x9
|
3x14.4
|
60x225
|
0.7
|
|
0.4-7.5-3
|
7.5
|
3x51
|
3x11
|
3x17.6
|
60x225
|
0.9
|
|
0.4-8.3-3
|
8.3
|
3x57
|
3x12
|
3x24
|
60x225
|
1.3
|
|
0.4-10-3
|
10
|
3x68
|
3x15
|
3x27
|
60x225
|
1
|
|
0.4-12.5-3
|
12.5
|
3x82
|
3x18
|
3x33
|
70x225
|
1.3
|
|
0.4-15-3
|
15
|
3x100
|
3x22
|
3x33
|
70x265
|
1.5
|
|
0.4-16.6-3
|
16.6
|
3x111
|
3x24
|
3x44
|
70x265
|
1.3
|
|
0.4-20-3
|
20
|
3x137
|
3x29
|
3x54
|
85x285
|
1.7
|
|
0.4-25-3
|
25
|
3x166
|
3x36
|
3x56
|
85x285
|
2.1
|
|
0.4-30-3
|
30
|
3x199
|
3x43
|
3x56
|
85x355
|
1.6
|
|
415V 50Hz
|
|
|
|
|
|
|
|
0.415-5-3
|
5
|
3x33
|
3x7
|
3x12.2
|
60x150
|
0.7
|
|
0.415-7.5-3
|
7.5
|
3x46
|
3x10.4
|
3x18.3
|
60x225
|
0.9
|
|
0.415-8.3-3
|
8.3
|
3x51
|
3x11.5
|
3x20
|
60x225
|
0.9
|
|
0.415-10-3
|
10
|
3x62
|
3x14
|
3x22.5
|
70x225
|
1
|
|
0.415-12.5-3
|
12.5
|
3x77
|
3x17.4
|
3x28.5
|
70x265
|
1.3
|
|
0.415-13.3-3
|
13.3
|
3x82
|
3x18.5
|
3x30
|
70x265
|
1.3
|
|
0.415-15-3
|
15
|
3x92
|
3x21
|
3x34.5
|
70x265
|
1.3
|
|
0.415-16.6-3
|
16.6
|
3x100
|
3x23
|
3x37.5
|
85x240
|
1.5
|
|
0.415-20-3
|
20
|
3x123
|
3x28
|
3x45
|
85x285
|
1.5
|
|
0.415-25-3
|
25
|
3x154
|
3x35
|
3x56
|
85x285
|
2.1
|
|
0.415-30-3
|
30
|
3x186
|
3x41.7
|
3x68
|
85x355
|
2.6
|
|
440V 50Hz
|
|
|
|
|
|
|
|
0.44-5.6-3
|
5.6
|
3x31
|
3x7.3
|
3x14.4
|
60x150
|
0.7
|
|
0.44-6.25-3
|
6.25
|
3x33
|
3x8
|
3x16
|
60x225
|
0.7
|
|
0.44-7.5-3
|
7.5
|
3x40
|
3x10
|
3x16
|
60x225
|
0.7
|
|
0.44-8.3-3
|
8.3
|
3x46
|
3x11
|
3x21
|
60x225
|
0.9
|
|
0.44-10-3
|
10
|
3x57
|
3x14
|
3x26.3
|
70x265
|
1.3
|
|
0.44-11.2-3
|
11.2
|
3x62
|
3x15
|
3x27
|
70x265
|
1
|
|
0.44-12.5-3
|
12.5
|
3x68
|
3x16.4
|
3x30
|
70x265
|
1
|
|
0.44-14.1-3
|
14.1
|
3x77
|
3x18.5
|
3x33
|
70x265
|
1.3
|
|
0.44-15-3
|
15
|
3x82
|
3x20
|
3x30
|
70x265
|
1.3
|
|
0.44-16.6-3
|
16.6
|
3x92
|
3x22
|
3x39
|
85x240
|
1.3
|
|
0.44-20-3
|
20
|
3x111
|
3x27
|
3x49.5
|
85x285
|
1.5
|
|
0.44-22.5-3
|
22.5
|
3x123
|
3x30
|
3x45
|
85x285
|
1.5
|
|
0.44-25-3
|
25
|
3x137
|
3x33
|
3x56
|
85x285
|
1.7
|
|
0.44-28.2-3
|
28.2
|
3x154
|
3x37
|
3x56
|
85x355
|
2.1
|
|
0.44-30-3
|
30
|
3x166
|
3x40
|
3x56
|
85x355
|
2.1
|
|
0.44-33.3-3
|
33.3
|
3x186
|
3x44.4
|
3x68
|
85x355
|
2.6
|
產品型號規格
|
型號
|
額定
容量
(kvar)
|
額定
電容
量(μF)
|
電流
|
尺寸
D1XH(mm)
|
重量
(kg)
|
|
額定值
(A)
|
最大值
(A)
|
|
525V 50Hz
|
|
|
|
|
|
|
|
0.525-2.5-3
|
2.5
|
3x10
|
3x2.7
|
3x5
|
60x150
|
0.7
|
|
0.525-5-3
|
5
|
3x19
|
3x5.5
|
3x10
|
60x150
|
0.7
|
|
0.525-7.5-3
|
7.5
|
3x29
|
3x8.2
|
3x14.4
|
60x225
|
0.9
|
|
0.525-10-3
|
10
|
3x38
|
3x11
|
3x18
|
60x265
|
1
|
|
0.525-12.5-3
|
12.5
|
3x48
|
3x14
|
3x22.5
|
70x265
|
1.3
|
|
0.525-15-3
|
15
|
3x58
|
3x17
|
3x27
|
70x265
|
1.5
|
|
0.525-18.5-3
|
18.5
|
3x71
|
3x20
|
3x30
|
85x285
|
2.1
|
|
0.525-20-3
|
20
|
3x77
|
3x22
|
3x36
|
85x285
|
1.7
|
|
0.525-22-3
|
22
|
3x84
|
3x24
|
3x36
|
85x285
|
2.1
|
|
0.525-25-3
|
25
|
3x96
|
3x28
|
3x45
|
85x285
|
2.1
|
|
0.525-30-3
|
30
|
3x115
|
3x33
|
3x54
|
85x355
|
2.1
|
|
690V 50Hz
|
|
|
|
|
|
|
|
0.69-5-3
|
5
|
3x11
|
3x4.2
|
3x6.7
|
60x225
|
0.7
|
|
0.69-7.5-3
|
7.5
|
3x16
|
3x6.3
|
3x10
|
60x265
|
1
|
|
0.69-8.3-3
|
8.3
|
3x197
|
3x7
|
3x11.5
|
60x265
|
1
|
|
0.69-10-3
|
10
|
3x23
|
3x8.4
|
3x12.6
|
70x265
|
1.3
|
|
0.69-12.5-3
|
12.5
|
3x27.6
|
3x10.5
|
3x16.5
|
70x265
|
2.1
|
|
0.69-13.3-3
|
13.3
|
3x31
|
3x11
|
3x18
|
85x240
|
1.5
|
|
0.69-16.6-3
|
16.6
|
3x37
|
3x14
|
3x21.6
|
85x285
|
2.1
|
|
0.69-20-3
|
20
|
3x46
|
3x17
|
3x27
|
85x285
|
2.1
|
|
0.69-25-3
|
25
|
3x56
|
3x21
|
3x33
|
85x355
|
2.1
|
|
0.69-30-3
|
33
|
3x66.8
|
3x25.1
|
3x39.4
|
85x355
|
2.6
|
|
800V 50Hz
|
|
|
|
|
|
|
|
0.8-6.7-3
|
6.7
|
3x11.1
|
3x4.8
|
3x7.7
|
70x265
|
1.3
|
|
0.8-10-3
|
10
|
3x16.6
|
3x7.2
|
3x11.5
|
70x265
|
1.3
|
|
0.8-13.3-3
|
13.3
|
3x22
|
3x9.6
|
3x15.4
|
85x240
|
1.5
|
|
0.8-16.7-3
|
16.7
|
3x27.7
|
3x12.1
|
3x18.5
|
85x285
|
1.5
|
|
0.8-20-3
|
20
|
3x33.2
|
3x14.4
|
3x21.6
|
85x285
|
2.1
|
|
0.8-26.7-3
|
26.7
|
3x44.3
|
3x19.3
|
3x29
|
85x355
|
2.9
|
|
0.8-28.9-3
|
28.9
|
3x47.9
|
3x21
|
3x31.5
|
85x355
|
2.9
|
|
0.8-31.2-3
|
31.2
|
3x51.7
|
3x22.5
|
3x34
|
85x355
|
2.9
|
主要技術參數
| 過電壓： |
|
Un+10%(每天可持續達8小時）
Un+15%(每天可持續達30分鐘）
Un+30%（持續達1分鐘） |
| 過電流： |
Imax |
最高1.3*In（在某些情況下可高些） |
| 浪涌電流： |
Is |
200In |
| 介電質損耗： |
|
≤0.5W/kvar |
| 電容容差： |
|
-5%/ +10% |
| 測試電壓，端對端： |
UTT |
2.15Un,10s |
測試電壓，
端對殼： |
UTC |
高達Un=≤660V≤2500VAC,10s;
超過Un=660V:3000VAC,10s |
| 壽命： |
|
10,000工作小時 |
| 環境溫度： |
TLD(C0)
|
-25°/D,最大55℃，最低可在-25℃環境下運行，在限定的冷卻條件下也可允許較高環境溫度。 |
| 冷卻： |
|
自然冷卻（或限定冷卻） |
| 最大容許溫度： |
Hret |
85% |
| 最大容許高度： |
|
≤3000m（海平面以上） |
| 安裝位置： |
|
任何可能的位置 |
| 裝配與接地： |
|
用M12螺栓固定在保護殼底上 |
| 安全特性： |
|
干式技術，自愈性技術，過壓拉斷保護裝置 |
| 放電電阻： |
|
交貨時已包含放電模塊 |
| 保護殼： |
|
沖壓鋁罐 |
| 保護級： |
|
IP20,室內裝配（與保護殼一起裝配，滿足
IP55，直接戶外使用） |
| 介電質： |
|
優質聚丙烯膜 |
| 注入材料： |
|
非PCB， 特殊保護材料 |
| 端口： |
|
雙級，可接觸，帶有防電擊保護（符合VED0106,100)最大電纜橫截面積為16mm2 |
| 標準： |
|
IEC60831-1:1996
GB/T12747-1-2004 |
安裝示意圖
| D1-0.5...+1 |
D2-0.5...+1 |
| 60 |
65 |
| 70 |
75 |
| 85 |
90 |
| 100 |
105 |
| 116 |
122 |
| 136 |
142 |
| |
L |
W |
| H |
35 |
45 |
| B |
42 |
49 |
| T |
45 |
55 |
|
