概述

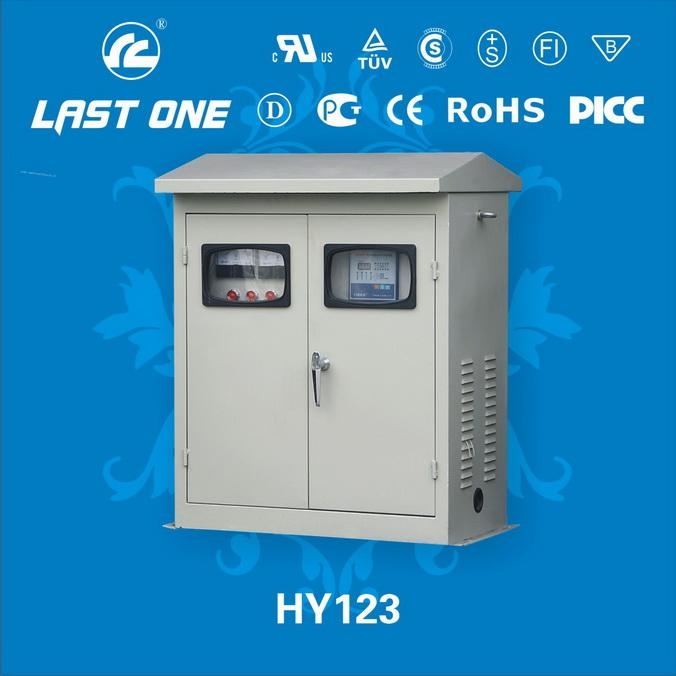

TBB0.4系列智能無功補償裝置是我公司參照國內外同類產品的結構、特性,自行研製開發的新一代節電產品,引入微電腦控制系統, 對無功量實行智能化自動跟蹤補償。
該裝置的基本原理
由無功功率自動補償控制器對電網的無功電流進行采樣,由該控制器內的微電腦對采樣電流進行分析運算后,將控制信號送到輸出繼電器,輸出繼電器再控制補償櫃中CJ19型切換電容器專用接觸器,從而控制BSMJ0.4系列自愈式低壓並聯電容器的投切,達到提高電網功率因數,降低線路損耗,改善電壓質量的目的。
主要特點
1、 體積小,便於安裝維修。專用於額定電壓380V,容量50~1000KVA 的三相變壓器的無功補償。
2、 採用微電腦控制,功能齊全,性能可靠,補償方式自動,LED數字顯示電網功率因數,顯示範圍:滯后(0.00~0.99),超前(0.00~0.99)。
3、 通過面板鍵盤三個功能設定鍵能完成數字顯示Coseφ設定值、延時設定值、過電壓設定值的設定,簡明的人機對話,使操作極為方便。
4、 有超前、滯后過電壓LED指示燈指示，LED提示編程輸入。
5、 使用完全、具有過電壓保護功能: 當電網電壓超過本機過電壓設定值（出廠時已調整到420V,用戶可根據需要在400~450V範圍內重新設定）時,數字Coseφ表自動轉換顯示為電網當前的電壓值, 同時自動快速逐級切除已投入的電容器。一旦電壓恢復正常,本 裝置會自動恢復工作。
6、 抗干擾能力強,能抵禦從電網直接輸入的幅值2000V的干擾脈 沖,高于國家專業標準。
注：可根據用戶需要製造1.0kV及以下其他電壓等級的補償器。
裝置規格及外形尺寸表
表1、TBB0.4系列智能無功補償裝置規格及外形尺寸表
| 型號規格#00427d |
額定容量（kVar） |
電容器配置 |
產品尺寸高×寬×厚（mm） |
| TBB0.4-22.5-3 |
22.5 |
3路Circuits 7.5kVar |
1500×500×370 |
| TBB0.4-36-3 |
36 |
3路Circuits 12kVar |
1500×500×370 |
| TBB0.4-40-3 |
40 |
4路Circuits 10kVar |
1500×500×370 |
| TBB0.4-60-3 |
60 |
6路Circuits 10kVar |
1700×700×370 |
| TBB0.4-72-3 |
72 |
6路Circuits 12kVar |
1700×700×370 |
| TBB0.4-90-3 |
90 |
6路Circuits 15kVar |
1700×700×370 |
| TBB0.4-120-3 |
120 |
8路Circuits 15kVar |
1600×600×450 |
| TBB0.4-140-3 |
140 |
10路Circuits 14kVar |
1600×600×450 |
| TBB0.4-180-3 |
180 |
10路Circuits 18kVar |
1600×600×450 |
| TBB0.4-220-3TBB0.4-300-3 |
220 |
10路Circuits 22kVar |
1700×800×450 |
| TBB0.4-300-3 |
300 |
10路Circuits 30kVar |
2200×800×600 |
| TBB0.4-360-3 |
360 |
12路Circuits 30kV ar |
2200×1000×600 |
注：可根據用戶需要製造其他規格的補償裝置。
主要技術指標
1、使用條件：海拔2000米以下，環境溫度-25℃~+50℃。溫度20℃時，相對濕度≤90%；40℃時，相對濕度≤50%，安裝傾斜度≤5℃。
2、額定電壓：400V，50HZ
3、額定容量：20kvar~320kvar（見表1）
4、使用電壓範圍：（0.85~1.10）倍額定電壓。
5、最大允許過電流：1.3倍額定電流。
6、控制路數：3路、4路、8路、10路、12路。
7、投切時間：5~90s/次，連續數字式可調。出廠時已設定在30s/次。
8、工作方式：自動，連續運行。電容器為等容量循環投切方式；先投后切，后投后切、可延長電容器使用壽命。
9、負載在5~100%間變化時，COSφ值保持在0.95以上。
10、本裝置為戶內使用，外殼為挂壁式或落地式結構。
11、符合JB/T7113-1993《低壓並聯電容器裝置》。
|
