來自硫酸生產轉化工段經換熱降溫后溫度180℃的一次轉化氣進入105%發煙硫酸吸收塔吸收SO3后的出塔煙氣進入*吸收塔經吸收SO3的發煙H2SO4流至發煙酸循環槽在循環槽內加入一吸塔來的98%H2SO4維持104.5%硫酸濃度；經發煙酸循環泵送至發煙硫酸冷卻器降溫至45℃左右去發煙硫酸吸收塔循環吸收。其中另一部分作為產品去105%發煙硫酸中間槽，再經煙酸輸送泵去發煙硫酸貯罐。 當含有游離SO3的硫酸暴露于空氣中時液面上氣體中的SO3分壓還低於與發煙硫酸相平衡SO3分壓，從液面上冒出白色煙霧的硫酸叫做發煙硫酸。

制取發煙硫酸的基本原理

利用SO3能溶解于100%硫酸中的這一特性，進塔氣體中SO3分壓高于與發煙硫酸相平衡的氣相SO3分壓。 開始生產發煙硫酸時先以98%濃度的硫酸作吸收劑氣體中的SO3直接穿過界面進入酸液同酸液中的水分化合生成硫酸。隨着吸收的進行吸收酸濃度不斷升高；當濃度超過100%後繼續吸收SO3；則在硫酸中出現了游離SO3控制吸收酸的濃度即可制得105%發煙硫酸。

 銅冶煉煙氣經淨化工序除塵、除雜質並降溫后再經乾燥塔乾燥，煙氣中水分0.1g/m3進轉化工序SO2氣體轉化為SO3氣體。來自硫酸生產轉化工段經換熱降溫后，溫度180℃的含SO3的一次轉化氣，一部分進入105%發煙硫酸吸收塔；另一部分進入干吸工段的*吸收塔。經發煙硫酸吸收塔吸收后的氣體，再與直接進入*吸收塔的轉化氣混合；一同進入*吸收塔兩部分氣量的分配比例通過蝶閥來調節，一般控制進發煙硫酸吸收塔的氣量不少於1/3。

 105%發煙硫酸從發煙硫酸上部進入塔內分酸裝置在塔內吸收SO3后，酸濃度升高；酸溫上升，從塔底部排出進入發煙硫酸循環槽。與從98%硫酸吸收塔系統串來的98%硫酸混合，將循環酸濃度控制在104.6%--105%之間，再由發煙硫酸循環泵送至發煙硫酸冷卻器降溫至45℃左右去發煙硫酸吸收塔循環吸收。其中另一部分作為產品去105%發煙硫酸中間槽再經煙酸輸送泵去發煙硫酸貯罐。

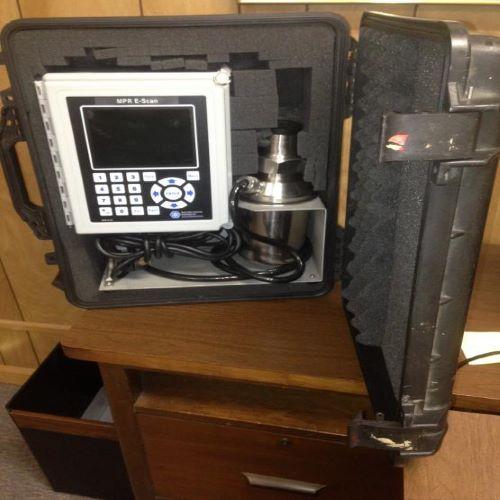

美國EMC公司成立于1946年，作為一家高科技公司，從成立至今，EMC一直專業從事在線濃度儀的研究開發和製造工作，產品廣氾應用於化工行業。1952年，EMC推出自己的*台在線臨界角發煙硫酸濃度儀，用於檢測硫酸溶液濃度。MPR E-Scan是EMC推出的在線發煙硫酸濃度儀，因為採用臨界角全反射測量的技術，它非常適合於各類化工液體產品如稀硫酸、濃硫酸、發煙酸、鹽酸、燒碱等的過程濃度測試。因為具有豐富多樣的安裝適配器，MPR  E-Scan適合於安裝于幾乎任何場所。

MPR E-Scan是一個微處理器驅動的臨界角發煙硫酸濃度儀，因為採用分體式設計，將儀器CPU和主要電路板與光學部分分離，使系統更耐高溫和振動、穩定性更好、測試更準確、有效使用壽命更長。它能在即時顯示產品濃度值的同時，將該濃度值傳輸到系統，便於系統集成控制。

臨界角在線發煙硫酸濃度儀 MPR E-Scan能直接安裝在管道或者容器上，進行濃度的測量和控制。它能直接顯示出：質量百分比濃度或固形物含量等。它的高可靠性和高精度能為用戶的過程控制直接創造價值。
