1、適用範圍

 免費咨詢熱線：4008-890-117

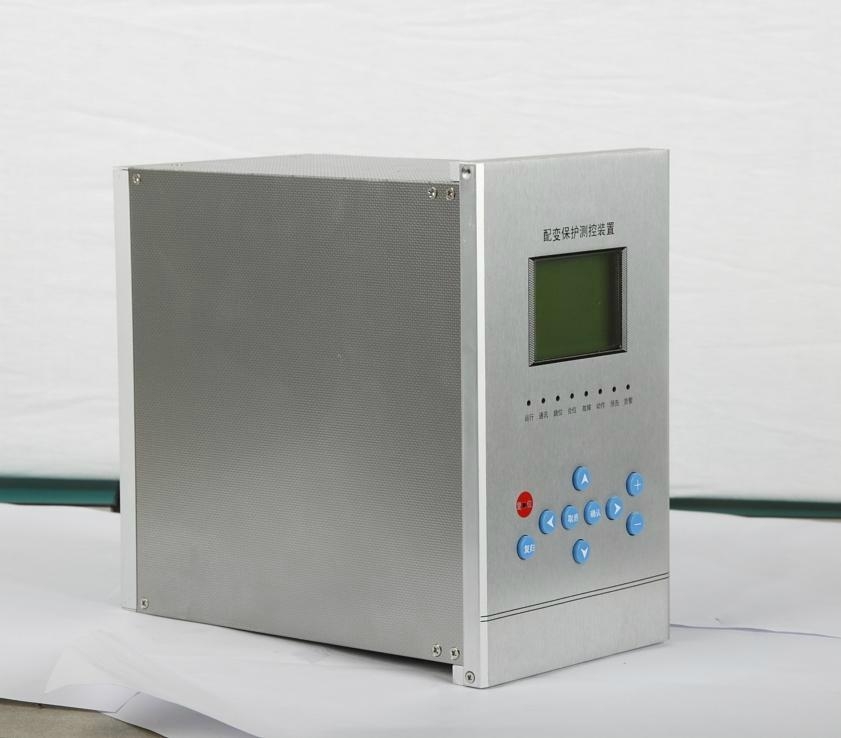

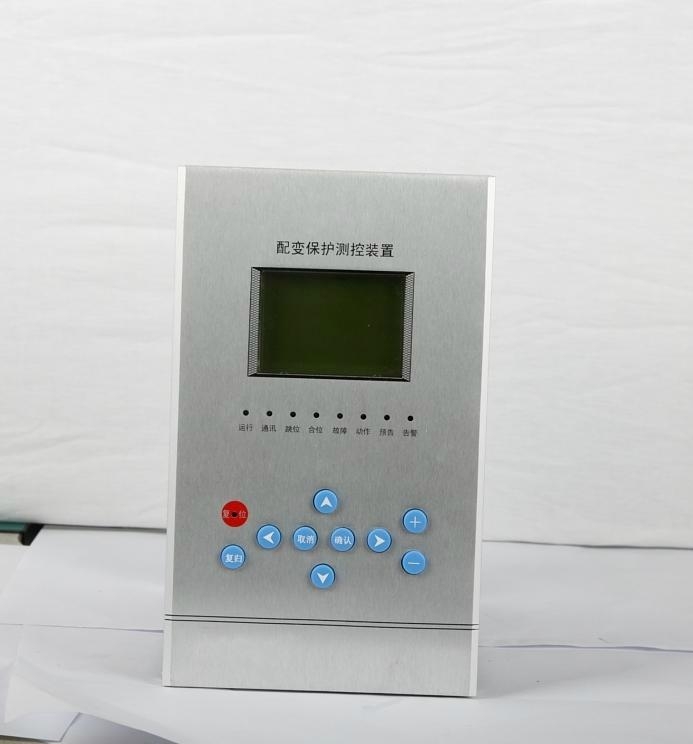

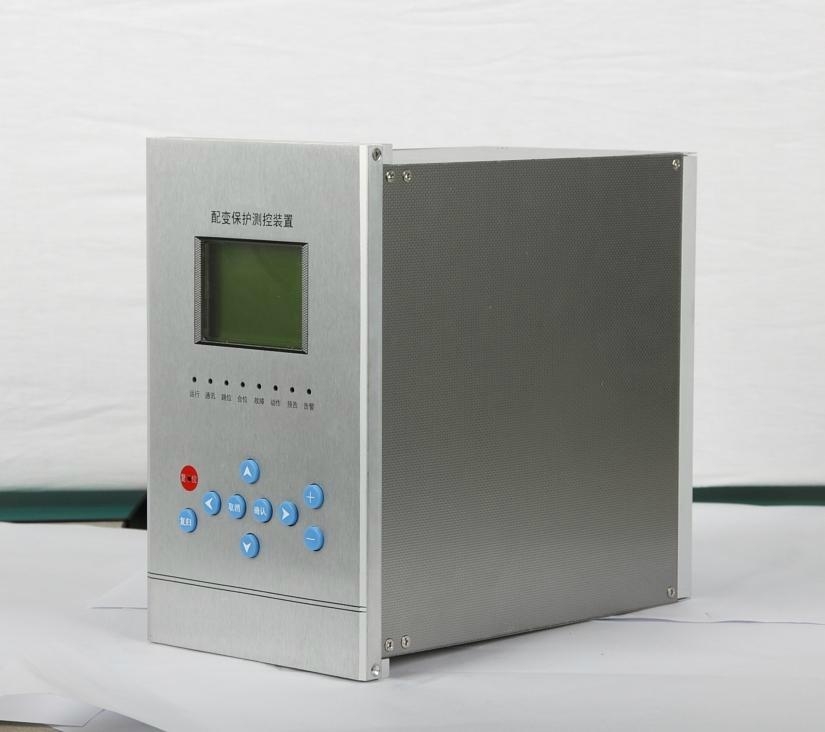

電動機保護裝置是採用計算機技術、通訊技術等多種高新技術，集保護、控制、通訊于一體，適合作為工礦企業、住宅小區、智能大廈等場合的電動機保護,具有功能齊全、抗干擾能力強、可靠性高、性價比優良及人機界面友好等特點,適用於分散式安裝，也可以集中組屏。

2、裝置特點

1)       全中文漢化液晶顯示，人機界面友善、操作方便。

2)       採用多層印製板、表面貼裝技術及強弱電嚴格分離，達到高標準電磁兼容性能。

3)  重要元器件均採用進口元器件，產品質量可靠。

4)  採用軟件調節交流量精度，測量精確。

5)  裝置不僅適用於直流工作電源還適用交流工作電源。

6)  裝置具有多個信號開出節點，部分節點可邏輯整定其開出含義，方便用戶使用。

7)  裝置具有完善的故障記錄功能。

8)  裝置具有完善自檢功能，能準確定位至芯片級故障。

9)  體積小、重量輕，可集中組屏，也可分散安裝在開關櫃上。

 免費咨詢熱線：4008-890-117


3、功能介紹

3.1保護功能配置

  裝置型號

保護類型
 Z600DJ

啟動速斷保護
 √

運行速斷保護
 √

過流保護(堵轉保護)
 √

零序過流保護
 √

負序過流保護
 √

低電壓保護
 √

PT斷線告警
 √

過熱保護
 √

啟動超時保護
 √

非電量保護
 √


 免費咨詢熱線：4008-890-117

3.2測控功能

遙信：8路外部遙信採集。

遙測：Uab、Ubc、Uca、Ia、Ib、Ic、I0、I1、I2。

遙控：正常斷路器遙控分合。

開出：裝置具有6對開出空節點，具體有跳閘輸出、合閘輸出、告警信號輸出、保護動作信號輸出等。

3.3事件記錄功能

裝置具有故障記錄功能，最大記錄100條保護事件信息，可在裝置上查看故障數據、時間、名稱等，以便進行故障分析，也可上傳當地監控或調度。

3.4通訊功能

裝置具有RS485網絡通訊接口，方便與其他智能設備連接通訊。

4、保護原理

4.1速斷保護

速斷保護主要用於對電動機的短路保護，分為啟動速斷保護和運行速斷保護：

啟動速斷保護用於電動機啟動過程中保護；

運行速斷在電動機啟動后(以電動機正常運行后作標誌，不以設定的啟動時間作標誌)才投入，用於電動機運行過程中的速斷過流保護；

SW：速斷保護投退軟壓板；Iset：速斷保護電流定值；Tset：速斷保護時間定值；

4.2過流保護

 免費咨詢熱線：4008-890-117

過流保護為電動機的堵轉提供保護。該保護在電動機的啟動過程中自動退出。

        SW：過流保護投退軟壓板；Iset：過流保護電流定值；Tset：過流保護時間定值；

4.3負序過流保護

當電動機三相電流有較大的不對稱時，會出現較大的負序電流，而負序電流將在轉子中產生2倍的工頻電流，使轉子的發熱大增，危及電動機的安全運行。裝置設置負序保護，分別對電動機反相、斷相、匝間短路以及較嚴重的電壓不對稱等異常運行情況提供保護。

SW：負序過流保護投退軟壓板；Iset：負序過流保護電流定值；Tset：負序過流保護時間定值；

4.4零序過流保護

     SW：零序過流保護投退軟壓板；Iset：零序過流保護電流定值；Tset：零序過流保護時間定值；

4.5過熱保護

過熱保護主要為了防止電動機過熱，考慮了電動機正序電流和負序電流產生的綜合熱效應、熱積累和散熱過程，引入了等值發熱電流Ieq，其表達式為：



式中：K1 = 0.5(啟動過程中)；K1 = 1.0(啟動結束后)；

K2 = 3～10，負序發熱係數，一般可取為6；

I1為正序電流分量，I2為負序電流分量。

過熱保護方程為：



其中：Ie—電動機額定電流定值       Ieq—等值發熱電流

      1—發熱時間常數               t—動作時間

過熱預告警：過熱預告警由控制字進行投退，當熱積累值達到熱跳閘值的75％時發過熱告警信號。

電動機的散熱：當電動機實際運行的等效電流小於額定電流的1.05倍時，裝置進入散熱過程，散熱方程按下列公式進行：



 免費咨詢熱線：4008-890-117

散熱時間常數 2 = Ksr x 1 ，Ksr為散熱係數，整定範圍1～10，視電動機的工作環境而定。本保護用衰減指數過程模擬電動機的散熱過程。過熱保護跳閘后，不能立即再次啟動，等散熱結束后方可再次啟動。在需要緊急啟動的情況下，可按住“復歸”建3秒鐘
