1、適用範圍

Z600AJ變壓器保護裝置是一款簡易型微機保護裝置，採用計算機技術、通訊技術等多種高新技術，集保護、控制、通訊于一體，適合作為工礦企業、住宅小區、智能大廈等場合變配電系統的保護,適用於分散式安裝，也可以集中組屏。

2、裝置特點

全中文漢化液晶顯示，人機界面友善、操作方便。

採用軟件調節交流量精度，測量精確。

裝置不僅適用於直流工作電源還適用交流工作電源。

裝置具有多個信號開出節點，部分節點可邏輯整定其開出含義，方便用戶使用。

體積小、重量輕，可集中組屏，也可分散安裝在開關櫃上。

 免費咨詢熱線：4008-890-117

3、功能介紹

3.1保護功能配置

  裝置型號

保護類型
 Z600AJ

速斷保護
 √

過流保護
 √

過流反時限保護
 √

零序過流保護
 √

過負荷保護
 √

負序過流保護
 √

低電壓保護
 √

PT斷線告警
 √

非電量保護
 √












3.2監控功能

遙信：8路外部遙信採集。

遙測：Uab、Ubc、Uca、Ia、Ib、Ic、I0、I2。

遙控：正常斷路器遙控分合。

開出：裝置具有6對開出空節點，具體有跳閘輸出、合閘輸出、告警信號輸出、保護動作類型輸出等。

3.3事件記錄功能

裝置具有故障記錄功能，最大記錄100條保護事件信息，可在裝置上查看故障數據、時間、名稱等，以便進行故障分析，也可上傳當地監控或調度。

3.4通訊功能

 免費咨詢熱線：4008-890-117

裝置具有RS485網絡通訊接口，方便與其他智能設備連接通訊。

5、定值整定

5.1裝置參數整定

序號
 名  稱
 范  圍
 建議整定值
 備註

1
 交流CT變比參數
 0001～1000



2
 交流PT變比參數
 0001～1000



3
 交流零序CT變比參數
 0001～1000





4
 通訊地址
 001～254





5
 RS485波特率
 2400～19200B/S
 9600B/S





注意:裝置參數同定值一樣重要,請務必按照實際情況整定。







5.2定值整定

序號
 名稱
 整定範圍
 整定步長

1
 速斷保護電流定值
 0.2In～20In

 免費咨詢熱線：4008-890-117

 0.01A

2
 速斷保護時間定值
 0～60.00S
 0.001S

3
 速斷保護投退定值
 投/退


4
 過流保護電流定值
 0.2In～20In
 0.01A

5
 過流保護時間定值
 0～60.00S
 0.001S

6
 過流保護投退定值
 投/退


7
 過流反時限保護曲線選擇
 0/1/2/3


8
 過流反時限保護時間常數
 0.05～1


9
 過流反時限保護電流定值
 0.2In～4In
 0.01A

10
 過流反時限保護投退定值
 投/退


11
 零序過流保護電流定值
 0.1In～10In
 0.01A

12
 零序過流保護時間定值
 0～60.00S
 0.001S

13
 零序過流保護投退定值
 投/退


14
 過負荷保護電流定值
 0.2In～20In
 0.01A

15
 過負荷保護時間定值
 0～60.00S
 0.001S

16
 過負荷保護投退定值
 投/退


17
 負序過流保護電流定值
 0.2In～4In
 0.01A

18
 負序過流保護時間定值
 0～60.00S
 0.001S

19
 負序過流保護投退定值
 投/退


20
 低電壓保護電壓定值
 0.3Un～1.0Un
 0.01V

21
 低電壓保護時間定值
 0～60.00S
 0.001S

22
 低電壓保護投退定值
 投/退


23
 PT斷線告警投退定值
 投/退


24
 PT斷線閉鎖投退定值
 投/退

 免費咨詢熱線：4008-890-117

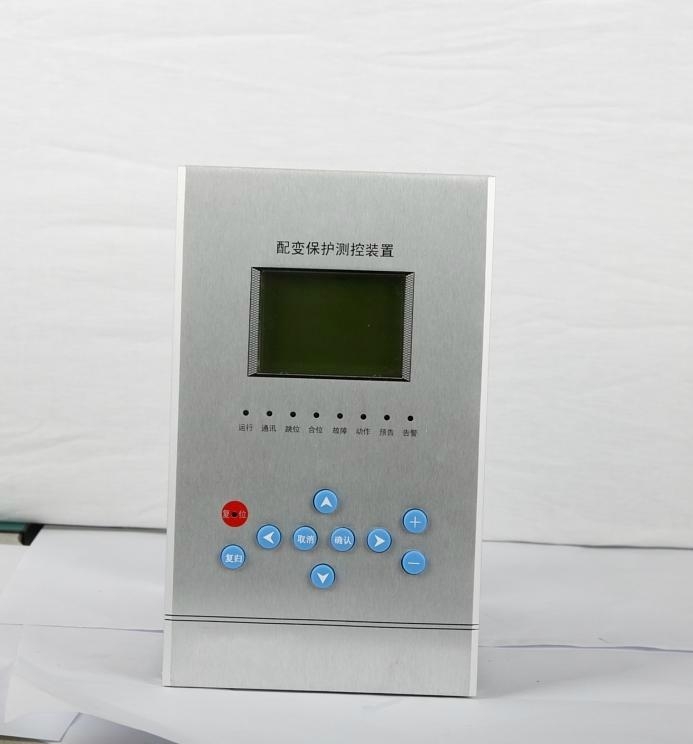

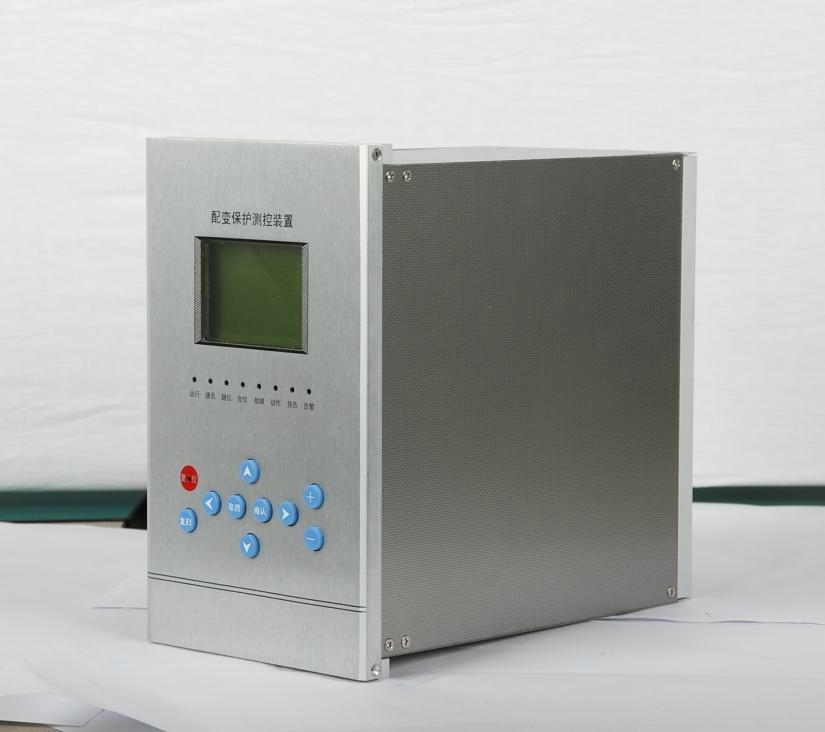

 配變保護測控裝置
