1、適用範圍

 免費咨詢熱線：4008-890-117

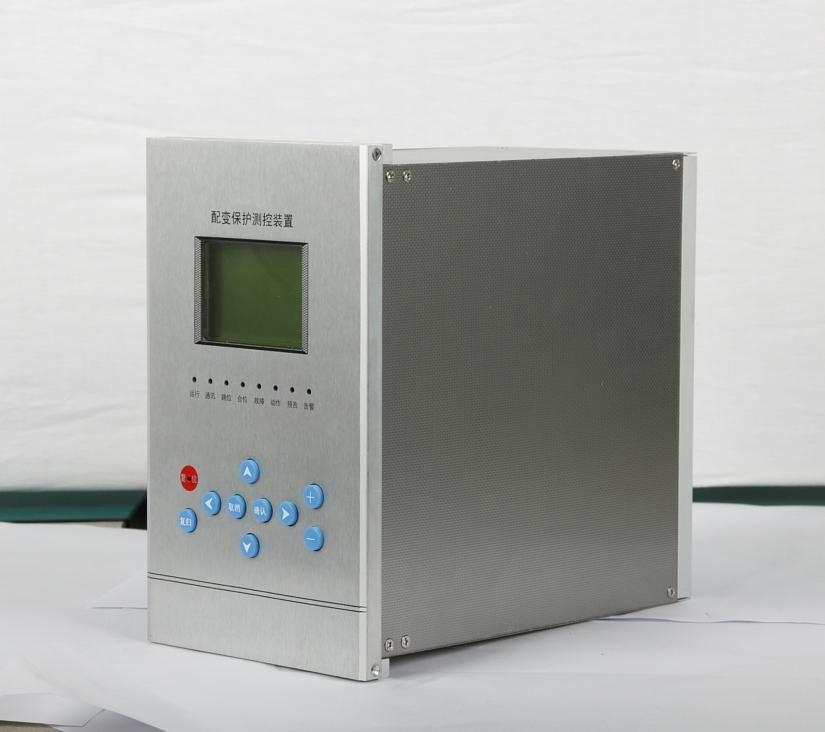

電容器綜合保護裝置是一款簡易型微機保護裝置。採用計算機技術、通訊技術等多種高新技術，集保護、控制、通訊于一體，適合作為工礦企業、住宅小區、智能大廈等場合的電容器保護,適用於分散式安裝，也可以集中組屏。

2、裝置特點

1)       中文漢化液晶顯示，人機界面友善、操作方便。

2)       採用軟件調節交流量精度，測量精確。

3)       裝置具有多個信號開出節點，部分節點可邏輯整定其開出含義，方便用戶使用。

4)       體積小、重量輕，可集中組屏，也可分散安裝在開關櫃上。

3、功能介紹

3.1保護功能配置

  裝置型號

保護類型
 Z600CJ

速斷保護
 √

過流保護
 √

不平衡電流保護（零序電流保護）
 √

PT斷線告警
 √

低電壓保護
 √

過電壓保護
 √

不平衡電壓保護（零序電壓保護）
 √

非電量保護
 √


3.2監控功能

1)       遙信：8路外部遙信採集。

 免費咨詢熱線：4008-890-117

2)       遙測：Uab、Ubc、Uca、Ia、Ib、Ic、Ibp、Ubp。

3)       遙控：正常斷路器遙控分合。

4)       開出：裝置具有6對開出空節點，具體有跳閘輸出、合閘輸出、告警信號輸出、保護動作信號輸出等。

3.3事件記錄功能

裝置具有故障記錄功能，最大記錄100條保護事件信息，可在裝置上查看故障數據、時間、名稱等，以便進行故障分析，也可上傳當地監控或調度。

3.4通訊功能

裝置具有RS485網絡通訊接口，方便與其他智能設備連接通訊。







4、保護原理

3

4

4.4

4.5

4.1速斷保護

速斷保護主要用於切除電容器內部或引出線上發生的各類相間故障。SW：速斷保護投退軟壓板；Iset：速斷保護電流定值；Tset：速斷保護時間定值；

4.2過流保護

過流保護是速斷保護的後備，兼作電容器過負荷保護。

          SW：過流保護投退軟壓板；Iset：過流保護電流定值；Tset：過流保護時間定值；

4.3不平衡電流或零序電流保護

反應電容器組中電容器的內部擊穿，主要用於單三角形接線的電容器組或雙星形接線的電容器組以及單星形中性點接地的電容器組。

 SW：不平衡電流或零序電流保護投退軟壓板；Iset：不平衡電流或零序電流保護電流定值；Tset：不平衡電流或零序電流保護時間定值；

4.4不平衡電壓或零序電壓保護

反應電容器組中電容器的內部擊穿，主要用於雙星形接線的電容器組。

     SW：不平衡電壓或零序電壓保護投退軟壓板；Iset：不平衡電壓或零序電壓保護電壓定值；Tset：不平衡電壓或零序電壓保護時間定值；

4.5低電壓保護

 免費咨詢熱線：4008-890-117

如果母線因失去電源而造成失壓，當母線電壓恢復正常時，可能因電容器組未放完電而使電容器承受過電壓，為此裝設低電壓保護。為消除PT斷線引起低壓保護誤動，保護邏輯增加了PT斷線判據。

 SW：  低電壓保護投退軟壓板；Uset：  低電壓保護電壓定值；Tset：低電壓保護時間定值；

4.6過電壓保護

過電壓保護用於使電容器免受系統穩態過電壓損害



    SW：過電壓保護投退軟壓板；Iset：過電壓保護電流定值；Tset：過電壓保護時間定值；

 4.7PT 斷線告警

母線PT斷線后發告警信號。母線PT斷線告警可以用控制字進行投退。母線PT斷線告警以後，只有當線電壓都恢復到80V以上時，母線PT斷線告警信號才返回。

母線PT斷線原理框圖:

4.8非電量保護



Tset：非電量保護出口延時時間。



5、定值整定

5.1裝置參數整定



序號
 名  稱
 范  圍
 建議整定值
 備註

1
 交流CT變比參數
 0001～1000



2
 交流PT變比參數
 0001～1000



3
 交流零序CT變比參數
 0001～1000





4
 交流零序PT變比參數
 0001～1000



5
 通訊地址
 001～254



 免費咨詢熱線：4008-890-117
 RS485波特率
 2400～19200B/S
 9600B/S



注意:裝置
