固定污染源VOCs排放连续监测系统

固定污染源VOCs排放连续监测系统
型号：TR-9300C型
品牌：西安聚能仪器
原产地：中国
类别：工业设备 / 化工设备
标签︰大气中VOCS治理 , 挥发性有机物VOCS , 印刷、喷途 VOCS
单价： ¥20000 / 件
最少订量：1 件
发送查询

产品描述

1 系统概述

TR-9300C型在线式VOCs气体连续监测系统是一款基于气相色谱技术的在线监测系统，可以在线监测气体中的挥发性有机物（包括甲烷、非甲烷总烃、苯系物等），也可以根据用户需求扩展至其它多种挥发性组分（例如酮类、脂类等有机物）的监测，具有较高的测量精度和较宽的动态范围。该系统适用于石油化工、橡胶制品、半导体制造、医药、印刷、喷涂、有机溶剂制造、汽车制造等工业固定污染源的有机物排放监测。

1.1 系统特点

有机废气在线监测系统具有以下特点：

  • 采用气相色谱法进行检测，符合VOCs检测方法的国际检测标准；
  • 预处理方法符合美国、欧盟和国内固定污染源废气测量标准，方法可靠性高；
  • 系统采用全热法，从采样到分析全程高温，无需除水，有效避免样品损失，保证监测数据准确可靠；
  • 具有快速旁通流路，仪表采样响应速度快；
  • 具备自动吹扫功能，可自动去除探头滤芯表面的粉尘，延长探头使用寿命；
  • 具备自动校准功能，支持全程自动校准，无需值守，最大限度减少人工维护量；
  • 系统可监测总烃、甲烷、非甲烷总烃、苯系物、恶臭以及上百种有机废气等，可满足不同客户的监测需求；
  • 用户可选防爆型设计，采用正压防爆柜设计，可安装在防爆区域，安全可靠。

1.2 主要技术参数

  • 有机废气在线监测系统的主要技术参数

项目

指标

VOCs挥发性有机物

测量原理

气相色谱原理

测量组分

甲烷/非甲烷总烃、苯系物（苯、甲苯、乙苯、邻/间/对二甲苯）等

测量范围

0~1000ppm（可配置）

检出限

甲烷 0.1ppm

重复性

RSD≤3%

测量偏差

≤2%F.S.

分析周期

1.5min

响应时间

90 s（25 m伴热管线）

采样管线

伴热温度125℃以上

数据采集与处理

工控机

6路RS232/485

4路USB接口

Windows XP操作系统

系统软件

废气治理VOC在线监测系统

输出

模拟量输出通道

RS485通讯接口

GPRS通讯接口

以太网通讯接口

系统状态开关量输出（选配）

电源

220 V AC/50 Hz  2 kW（主机部分，不含伴热管、空压机）

机柜尺寸

600 mm×900 mm×2055 mm

机柜环境温度

(5~35) ℃

机柜环境湿度

(20%~90%) RH

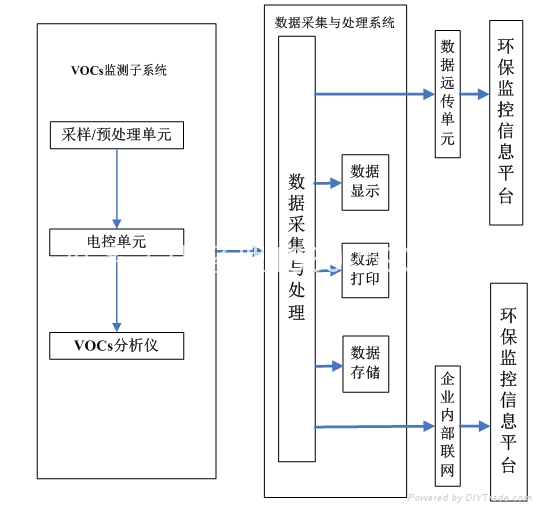

2系统组成有机废气在线监测系统由VOCs（甲烷、非甲烷总烃、苯系物）监测子系统和数据采集与处理子系统两部分构成。

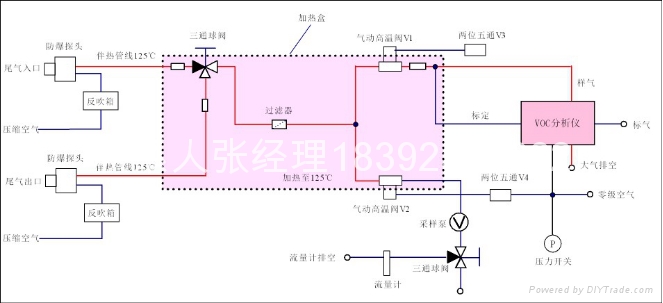

VOCs监测子系统主要由采样探头、伴热管线、预处理单元、电控单元、VOCs分析仪及辅助系统组成，测量时烟气由机柜内的外置高温泵抽取，经由采样探头、伴热管线、除尘过滤器后通入VOCs分析仪进行测量，仪表的辅助系统包括零气发生单元、氢气发生器及标气等。

数据采集与处理子系统由工控机和有机废气在线监测系统监测软件构成。有机废气在线监测系统监测软件安装在外置工控机内，用于监测和汇总所有的气体浓度信息和工作状态信息，同时生成报表、存储数据、记录历史数据、与环保部门联网通信等功能。



VOCs监测子系统主要由采样探头、伴热管线、预处理单元、电控单元、VOCs分析仪及辅助系统组成，测量时烟气由机柜内的外置高温泵抽取，经由采样探头、伴热管线、除尘过滤器后通入VOCs分析仪进行测量，仪表的辅助系统包括零气发生单元、氢气发生器及标气等。

数据采集与处理子系统由工控机和有机废气在线监测系统监测软件构成。有机废气在线监测系统监测软件安装在外置工控机内，用于监测和汇总所有的气体浓度信息和工作状态信息，同时生成报表、存储数据、记录历史数据、与环保部门联网通信等功能。


固定污染源VOCs排放连续监测系统 1固定污染源VOCs排放连续监测系统 2固定污染源VOCs排放连续监测系统 3固定污染源VOCs排放连续监测系统 4固定污染源VOCs排放连续监测系统 5
