概述

    1 总则

    本技术规范书适用于锅炉烟气连续排放监测即烟气在线监测系统（Continuous Emissions Monitoring System，简称CEMS）包括CEMS的本体及其驱动装置、辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。我公司提供的设备是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。

我公司提供的所有分析仪及附件和附属设备的制造质量、供货、技术规格，文件的图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场调试、设备调试运行等各个环节负有完全责任。

我们提交的技术文件遵守本项目的标准、规定和本询购文件的要求，并保证供货商及相关的文件也遵守本项目的标准、规定和本询购文件的要求。

西安聚能仪器公司生产的TR-9300烟气排放连续监测系统（CEMS）是采用专利技术和进口元器件设计的连续监测系统。主要监测污染物颗粒物、二氧化硫（SO2）、氮氧化物（NOx）等，主要监测烟气参数有 温度、压力、流速、含氧量等烟气参数。单套监测系统采用监测平台探头+预处理+工控机+液晶显示器+数采仪的架构模式完成对监测数据的接收、存储、显示、传输的功能要求。

2  CEMS的意义

• 计算脱硫(脱硝)效率
• 脱硫电价补偿提供数据依据
• 获取定量化污染物排放信息
• 环境管理实现从定性管理向定量管理
• 实现远程传输，为环保监控企业提供依据

3  CEMS外观设计标准：

TR-9300型 系统具有制造计量器具 CMC 标志（中华人民共和国制造计量器具许可证）和产品铭牌，铭牌上标有仪器名称、型号、生产单位、出厂编号、制造日期。

TR-9300型系统仪器各零部件连接可靠，表面无明显缺陷，各操作按钮使用灵活， 定位准确。

TR-9300型系统仪器各显示部分的刻度、数字清晰，涂色牢固，没有影响读数的缺陷。

TR-9300型系统仪器外壳耐腐蚀、密封性能良好、防尘、防雨。



4.工程条件

 4.1适用条件

◆工况条件：

（1）烟气含尘量：＜100g/Nm3;

（2）介质温度：20～500℃；

（3）介质压力：-10KPa～+10KPa;

（4）含水量：适用于饱和水气；

◆气候条件：

（1）环境温度：5～45℃；

（2）环境相对湿度：20～85%；

（3）大气压力：70～106KPa；

（4）日光照射：无直接照射；

（5）空气流速：直吹气流＜3m/s;

◆环境条件：

（1）安装现场无明显振动；

（2）配置专用地线（接地电阻小于2Ω）；

（3）无挥发腐蚀性、爆炸性气体；

（4）通风良好；

4.2现场必备公用设施

（1）电源：单相220V±10%；50HZ±10%；容量：5KVA；

（2）压缩氮气源：0.4MPa-0.6MPa;无油无水，耗气量5立方米/h.

5. CEMS烟气连续监测系统的设计

5.1设备名称：烟气连续自动监测系统（简称CEMS）。

5.2设备型号:（ TR-9300 ）。

5.3安装位置及监测项目：SO2、O2、Nox、温度、烟尘、压力和流量。

5.4安装数量：1套CEMS。

5.5仪表的输出单位：

5.5.1 SO2、NOx、烟尘浓度单位以“mg/Nm3”计。

5.5.2 烟气含氧量以“%”计。

5.6 CEMS测量方法

5.6.1烟气采样方法：直接抽取法（全程伴热法）

5.6.2 SO2监测方法：非分散红外线吸收法

5.6.3 NOx监测方法：非分散红外线吸收法

5.6.4 O2监测方法：电化学法

5.6.5 粉尘监测方法：激光后散射法

5.6.6 温度检测方法：热电阻

5.6.7 压力检测方法：陶瓷电容法

5.6.8 流量检测方法：差压法



6.CEMS系统详述

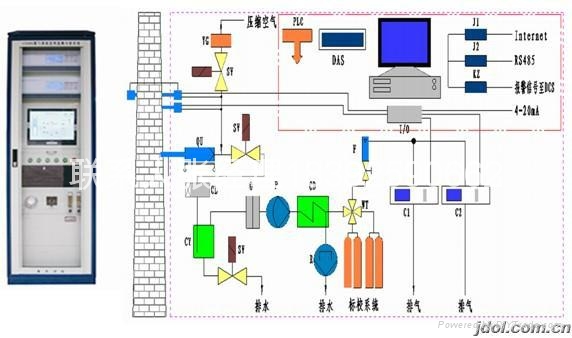

6.1 CEMS系统组成

我公司提供的CEMS系统是针对污染源烟气，用工业型仪器对其NOX、SO2、O2含量、烟气流量、烟气颗粒物、烟气温度等进行连续测量，CEMS系统由以下四部分组成。

1） 烟气成份连续监测系统

2） 颗粒物浓度检测系统

3） 流量检测系统

4） DAS系统



6.CEMS系统详述

6.1 CEMS系统组成

我公司提供的CEMS系统是针对污染源烟气，用工业型仪器对其NOX、SO2、O2含量、烟气流量、烟气颗粒物、烟气温度等进行连续测量，CEMS系统由以下四部分组成。

1） 烟气成份连续监测系统

2） 颗粒物浓度检测系统

3） 流量检测系统

4） DAS系统



6.2.1 采样探头单元

6.2.1.1  专用电伴热取样探头安装在烟道上，含取样和吹扫单元，由下列几个部件组成：



1）采样探头：Φ50mm不锈钢，伸进烟道约一米处左右位置，样气通过此管进入采样器。

2）陶瓷过滤器：过滤精度为5um，烟道中尘埃绝大部分被挡在过滤器之外。

3）电加热管：为防止在采样单元冷凝而建立的设备，加热温度可以控制在140℃左右。

4）法兰对接：采样单元法兰与工艺管口法兰相对接，完成采样单元的安装。

5）金属固定支架外壳：采样单元各部件有护罩连接在一起，达到防雨防尘的目的。

6）反吹系统：为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备必须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过触摸屏进行设定或修改。

6.2.1.2 探头技术参数

   1）加热温度：120～160℃

   2）电源：AC220V  ±10%   50Hz

   3）功率：150W

 4）工作环境温度：-20～45℃

   5）粉尘过滤能力：200g/nm3

6.2.2专用电伴热取样单元

加热取样管是连接探头和预处理系统的连线，采用电伴热形式，中间样气管采用F6聚四氟乙烯耐腐蚀软管，采样内温度控制在120～160℃，使得烟气中的水含量以蒸汽的状态形式存在，防止结露与二氧化硫混合生成酸，并由报警装置。

采样管技术参数

1）加热温度：120～160℃

2）电源：AC220V  ±10%  50Hz

3）功率：40W/m

4）重量：1.5Kg/m



分析机柜

1）外形规格：2000mm(H)*800mm(W)*600mm(D)

2）防护等级：IP54

3）机柜材质：冷轧碳钢板

4）为了方便机柜的吊运，机柜顶部带有起重用的吊耳。



选择TR-9300型CEMS的理由



技术参数

7.1.1 系统数据

     烟气温度限制：0～500℃

     设备对振动的要求：避免强烈振动

 最大含尘量：500mg/Nm3

 样气流速：1.5～13m/s

 系统对压缩空气要求：无水、无油、无尘

 最大耗气量：0.2Nm3/min

 最小耗气量：0.1Nm3/min

 最小压力：0.4Mpa

系统功率：2KW（系统）+40W*L（伴热管）

7.1.2 SO2、NOX分析仪

          量程：SO2：0～1000 mg/Nm3；NOX：0～500 mg/Nm3；（量程订货时可以选择）

           零点漂移： ≤±1%FS/7d

           量程漂移： ≤±1%FS/7d

           重复性误差： Cv≤1%

          精度：＜±1%FS

          响应时间：＜3S

          分析方法：红外线吸收法

          采样方式：取样法

          环境温度：+5～45℃

          耗电量：0.05KVA

          仪表空气压力：0.4～0.6Mpa

          输出信号形式：4～20Ma(隔离)

          最大允许负载：750欧

          通讯接口：RS-485

          显示方式：LCD

          安装方式：19″机架

          测量方式：连续

          分析流量：1.2L/min

          标校方式：手动

7.1.3 烟气氧含量监测

          监测方法：电化学原理

          测量范围：0～25%

          精度：＜±1%FS

          误差：＜±1%FS

          重复性：＜0.05%

          输出信号形式：4～20Ma(隔离)

          最大允许负载：750欧

          通讯接口：RS-485

          显示方式：LCD

          安装方式：19″机架

          测量方式：连续

          分析流量：1.2L/min

          标校方式：手动

7.1.4 烟尘监测仪表

      量程范围：0～30mg/Nm3（订货时可选）

          精度：＜±2%FS

          安装方式：单端安装

      监测原理：激光后散射法

      环境温度：-20～60℃

      采用空气：0.4～0.6Mpa

      输出信号：4～20mA

7.1.5 流量检测仪器

      量程范围：0～40m/s（量程可选）

          精度：＜±2%FS

          误差：＜±2%FS

      安装方式：直插式

      分析原理：差压法

      环境温度：-20～55℃

      采用空气：0.4～0.6Mpa

      输出信号：4～20mA

7.1.6 温度检测仪

      量程范围：0～500℃

          精度：＜1%FS

          误差：＜1%FS

      安装方式：直插式

      分析原理：热电阻法

      环境温度：-20～55℃

      采用空气：0.4～0.6Mpa

      输出信号：4～20mA

7.1.7 压力检测仪

      量程范围：60～+140kPa（绝压）

          精度：＜1%FS

          误差：＜1%FS

      安装方式：直插式

      分析原理：压敏电阻法

      环境温度：-20～55℃

      采用空气：0.4～0.6Mpa

      输出信号：4～20mA

7.1.8 数据采集处理系统

     防尘要求：室内

         环境温度：+5～45℃

     用电量：0.5KVA

7.2.1原理设计优势

1) 由于烟气排放连续监测系统中采样系统采用直接抽取法。设备安装的开孔尺寸小对烟道结构影响小。由于采用了完善的预处理系统，分析设备可集成在专用仪表室，大大减少了外界环境对设备的影响，仪器使用寿命大大增加，故障率大大降低，数据测量更加精准。

2) 分析方法采用国际上最流行的红外线光学吸收光谱法，同时增加了NO2转化炉，更加准确的测量NOX的排放数据。

3) 独特的二级冷凝、多极过滤，强大的预处理系统设计为设备提供了更多的保障，即使一个环节失效其处理能力仍然与完好状态的其它品牌CEMS功效相同。

4) 伴热管采用了最先进的自限温伴热技术，采样全程均可充分控制加热。避免了传统伴热管通过一个温度传感器无法精确控制伴热温度的弊病。

5)专利的烟气取样探头解决温度高、粉尘大、腐蚀性强的取样难题。

6)取样探头采用目前国际上最先进的、内外脉冲式空气吹扫技术。备有反吹气储气罐，以确保反吹是有足够的压力和流量，彻底把过滤的杂质反吹到管道，达到较好的效果。整个反吹系统与进样气路完全独立，维护十分方便，维护成本低。

7.2.2设备优势

TR-9300型烟气分析系统采用关键部件原装进口，其他部件选择国内优质产品组装的方式，设备稳定，各项指标均优于国家行业标准。

7.2.3环保节能优势

产品的数据长久准确配合厂家及环保局对固定污染源的监测，为环保排放的正常排放保驾护航。
