概述

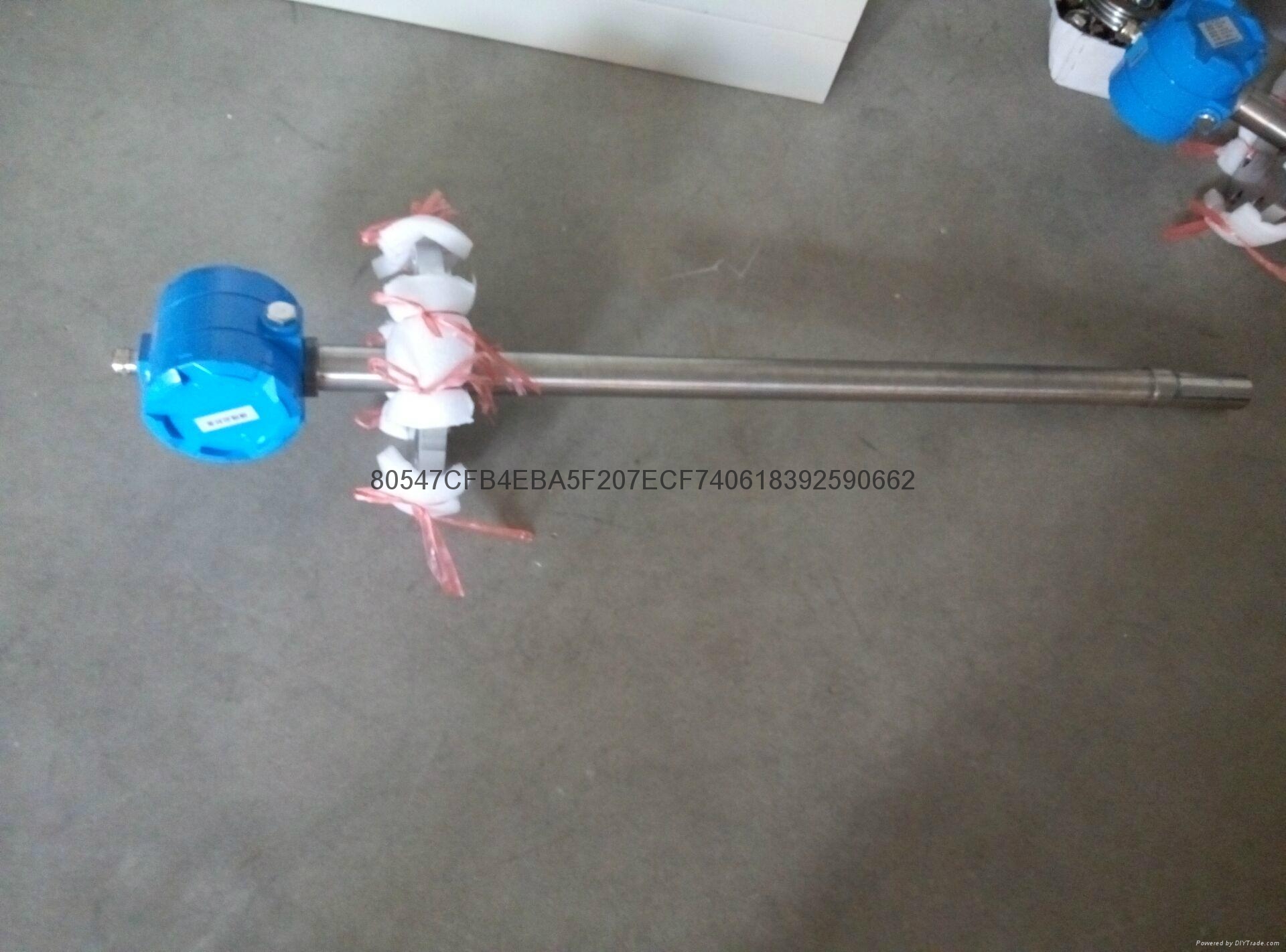

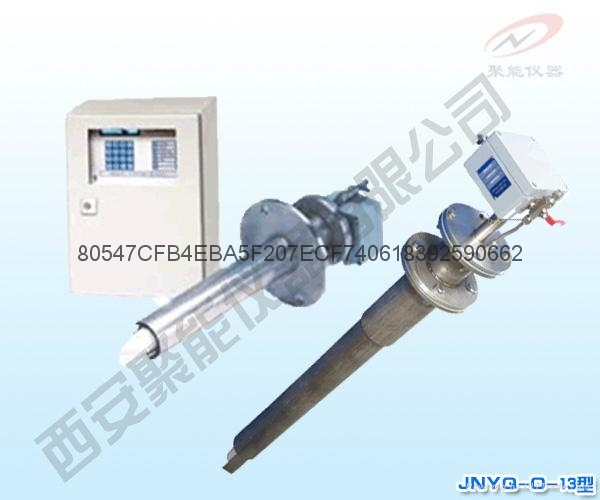

JNYQ-O-13型氧化锆氧量分析仪是一种实用可靠的在线氧量自动分析仪表，由氧量检测器（传感器）和显示仪表（变送器）构成的测量及显示系统，其检测器可以采用耐高温，耐腐蚀材料制成，可直接插入烟道内进行氧量的测量，显示仪采用单片机控制，能与各种电动机单元组合仪表，常规显示记录仪及DCS集散控制系统配合使用。

JNYQ-O-13型氧化锆氧量分析仪用于锅炉，窑炉，加热炉等燃烧设备在燃烧过程中所产生的烟气含氧量进行快速，正确的在线测量分析，，以实现低氧燃烧控制，达到节能及减少环境污染的目的。



特 点

·传感器采用耐高温，耐腐蚀材料，可靠性好；

·特殊的结构设计，不必外加气泵，参比气能自行对流；

·传感器设有标准气接口，可在现场运行时进行标定校验，维护方便；

·采用单片机控制及数据处理，响应速度快，测量准确，性能稳定。



功能

JNYQ-O-13型  1型：检测器不带温度控制，测点温度600~800℃(又名直插式)

JNYQ-O-13型  2型：检测器带温度控制，测点温度<600℃（测氧温度可自行选择调定）

JNYQ-O-13型  3型：检测器不带温度控制，测点温度800~1200℃（又名高温型）

二、安装方式

H----横式

Z----竖式

Q----方型

G----壁挂型

2.1技术参数

    测量范围：0-20.6%  O2

精   度：≤±2%FS

被测烟气温度：<600℃（低温宜选用ZOH-2加热型）；600-800℃（直插型）；800-1200℃（高温型）

被测烟气空气过剩系数范围：0.1-99；

响应时间：≤3秒（90%响应）；

电流输出：0-10mA或4-20mA;

电   源：220V±10%  50HZ±5%

工作条件：环境温度；0-50℃；

相对湿度：<85%

氧化锆检测器加热炉升温时间：约20分钟；

外形及开孔尺寸



型式	外形尺寸mm	开孔尺寸mm(高X宽)
横式（H）	160X80X260	152X76
竖式（Z）	80X160X260	76X152
方型（Q）	160X160X260	152X152
壁挂型（G）	220ｘ170ｘ75（高Ｘ宽Ｘ厚）



工作原理　　　　　　　　　　　　　　　　　　　　

仪器工作原理

　  被测气体通过检测器过滤器，进入氧化锆管内侧，参比气（空气）通过自然对流进入检测器的外侧，当锆管内外侧的氧浓度不同时，在氧化锆管内外侧产生氧浓度差电动势（在产比起确定的情况下，氧化锆检测器输出地氧浓度差电动势与检测器工作温度和被测气体浓度成函数对应关系）。该氧浓差电动势经显示仪表（变送器）转换成与氧量呈线性关系的标准信号供显示和输出。

测量原理

　  氧量分析的核心部件是固体氧化锆材料，耐碱，耐高温的陶瓷　材料，在高温下它还是一种氧离子导体，在氧化锆元件的两侧涂以多孔铂金电极，当两侧通一不同的含氧量时，就形成了氧浓差电动势，这种氧浓差电动势用伦斯特（Nernst）公式表示为：

 EZ =RT/Nf  INPa/Po

式中：Ez----氧浓差电动势，单位Mv;

      R----理想气体参数，8.314焦耳、度·克分子；

      T----绝对工作温度K，273.16+T℃；

      n---参加反应的电子数，为4；

      F---法拉第常数，96500库伦；

      Pa---参比气体（空气）浓度取20.6%；

      Po---被测气体（烟气）浓度，单位%；

在参比气确定的情况下，氧化锆检测器输出的氧浓差电动势Ez仅与检测器工作温度和被测气体浓度成函数对应关系。

如图：

• 显示4位LED数字显示

正常工作时，可显示氧含量，电极电势、电机温度；

设置时，显示多功能参数。

• 功能键

正常测量时，四按键分别为设置、温度、电势、氧量，按一下时，分别进入对应状态。
