12864帶字庫液晶模塊

12864帶字庫液晶模塊
型號:CH12864B
品牌:川航電子
原產地:中國
類別:電子、電力 / 電子元器件 / 顯示器件
標籤︰lcd12864液晶屏 , 12864帶字庫液晶屏 , 12864使用手冊
單價: ¥41 / 片
最少訂量:1 片

產品描述

CH12864B是深圳市川航電子科技有限公司專業研發的一款帶中文字庫12864液晶模塊,支持並口和串口通迅,帶中文字庫12864,12864中文字庫,12864液晶帶字庫,LCD128x64,12864液晶模塊,12864液晶屏,12864程序,12864並口,12864串行,由ST7920主控,有白底黑字,藍底白字,黃底黑字3種效果,歡迎來電洽談.聯繫人:王猛   TEL:18813672569



 CH12864B 獨特優勢

一:產品自帶電位器(上下兩面均可焊),通過自帶電位器來調節LCD對比度變化,你V0不再接。為你節約時間和成本。

二:市場標準接口通迅,並口/串口均可。

三:邏輯電壓5V/3.3V,並且功耗低,5V只需41元,3.3V只需43元,量大更優。

  工業級的質量+量大的優惠價格+閃電的交貨速度+完美的售后服務這就是CH12864B獨特的優勢。

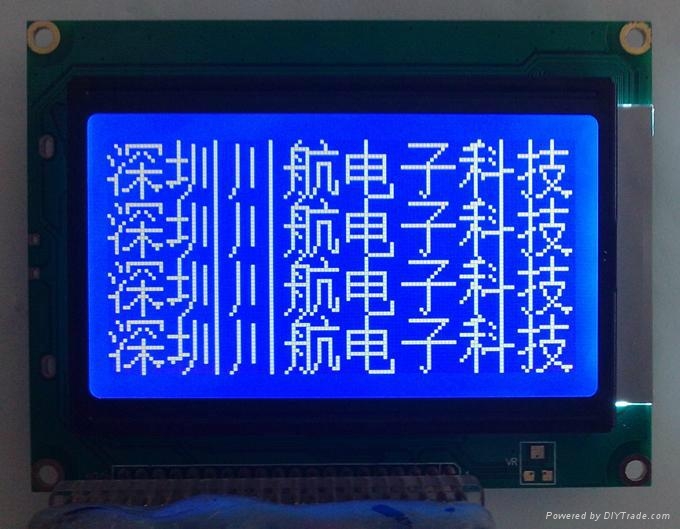

一:CH12864B中文字庫液晶模塊 顯示效果

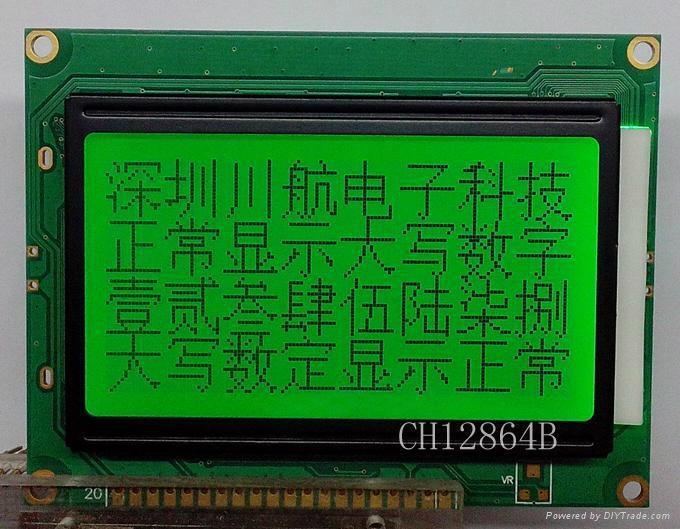

CH12864B另有黃底黑字   顯示效果

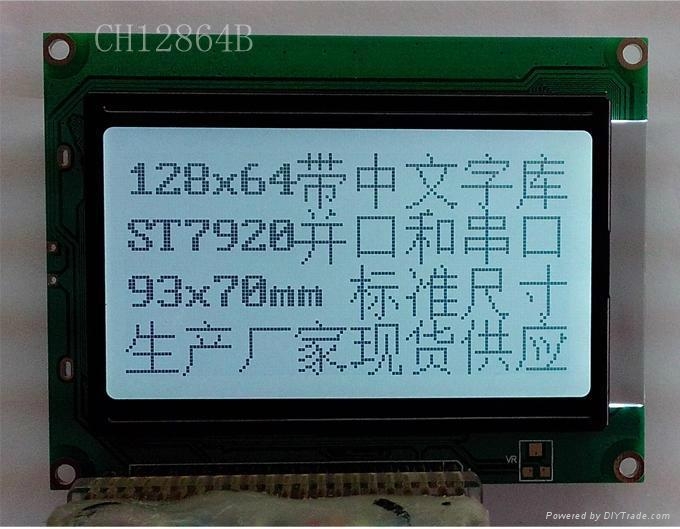

CH12864B還有白底黑字  顯示效果









二:12864液晶帶字庫參數說明



    產品型號:CH12864B

       簡稱:帶中文字庫12864,12864中文字庫,12864液晶帶字庫,LCD128x64,12864液晶模塊,12864液晶屏,12864程序,12864並口,12864串口,12864 ST7920

       外形尺寸:93.0 x 70.0 x 13.0 mm

       顯示區域:72.0 x 40.0 mm

       點尺寸:0.48 x 0.48 mm

       點間距:0.52 x 0.52 mm

       顯示方式:藍底白字/白底黑字/黃底黑字

       驅動方式:5V/3.3V(注:每款屏同時只能支持一種電壓)

       控制器:ST7920

       封裝形式:邦定工藝(COB)

       工作溫度:-20度 至 +70度

       存儲溫度:-30度 至 +80度





三:12864中文字庫液晶屏外形尺寸圖:







四:12864字庫液晶模塊接口定義:



   12864並口定義如下:













  12864串口定義如下:



  7-20腳均可不接



五:LCD12864中文字庫液晶顯示模塊並口接線圖:







12864帶字庫液晶模塊 112864帶字庫液晶模塊 212864帶字庫液晶模塊 312864帶字庫液晶模塊 412864帶字庫液晶模塊 5
