單刀精密玻璃切割機

單刀精密玻璃切割機
型號:WH-PHZ-750
品牌:偉鴻
原產地:中國
類別:工業設備 / 電子電氣產品製造設備
標籤︰單刀玻璃切割機 , TFT玻璃切割機 , TP玻璃切割機
單價: -
最少訂量:-

產品描述

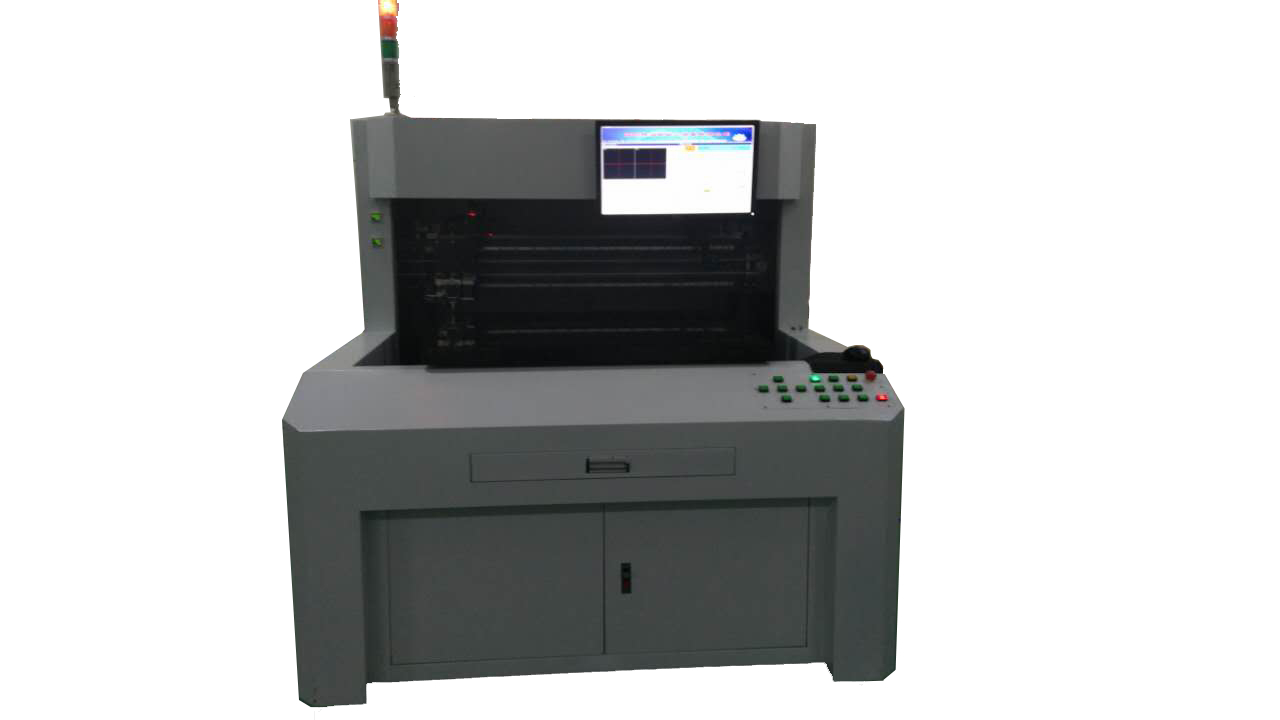

WH-PHZ-750單刀精密玻璃切割機是根據CSTN-LCD、STN-LCD、TN-LCD等產品的工藝要求設計的玻璃切割設備。

設備工作台可進行精確的Y向運動,實現高精度切割間距的進給。工作平台由伺服電機驅動實現90度旋轉,保証90度擺角精度;

切割頭運動結構採用低震動設計以保証切割質量。切割頭設計有刀尖對零、進刀深度調整機構。刀尖浮動機構克服玻璃及工作台不平度對切割質量的影響,保証良好的切割質量。

該設備配備了雙CCD攝像裝置,實現標記(MARK)自動對位。可對每個切割位置的MARK進行監視。兩攝像頭可進行X向的運動,實現自動對位X向的精確運動。

優質的切割刀具是影響切割質量的重要因素之一,可根據不同的玻璃性能提供適合的切割刀具。

二、設備規格及主要技術指標

  • 適用玻璃尺寸:Max 750×650mm
  • 玻璃厚度:0.41.1mm
  • 切割間距位置精度:±0.02mm
  • 工作台平面精密:±0.015mm
  • 工作台高度:960±20mm
  • 機器重量:約 1000 kg
  • 機器外殼:鋼板噴塑(白色),或根據用戶要求

三、外部動力源(由用戶廠房提供)

  • 電源:交流220v±5% 單相5060Hz  1.2KW
  • 外供乾燥氣源:壓力5kg/cm2;流量30公升/min  PT1/4
  • 外供真空源:壓力400mmHg;流量20公升/min  PT1/4
  • 環境溫度:22℃±5(乾燥)。相對濕度:60%

四、各部分規格

1、操作面板

PC軟件,使用鍵盤鼠標和功能鍵控制。

2、工作台規格:

工作台尺寸:750×650 mm

材料:硬質鋁合金

玻璃固定方式:真空吸附方式

3、工作台運動(Y軸)

工作台移動速度(Y向):Max 30m/min

工作台行程:Max 760mm

定位精度:±0.015mm

 Y軸最小位移分辨率:0.001mm

  Y軸驅動:伺服電機

  Y軸傳動:精密滾珠絲杠

  Y軸導向:直線導軌

   4、工作台迴轉

迴轉驅動:伺服電機

迴轉導向:精密無間隙軸承

0度及90度位置重複性:±0.01mm

5、切割頭切割運動

切割頭有效行程(X向):Max 760mm

切割速度:Max 40m/min

分辨率:0.01

驅動:伺服電機

傳動:同步帶

⑹ 導向:精密直線導軌

6CCD對位系統

CCD攝像頭:同軸光定焦定倍鏡頭

攝像鏡筒:工作物距約150毫米

攝像照明:LED同軸照明

監視器:液晶監視器

 7、攝像頭運動:兩攝像頭均可進行X方向大範圍移動

     有效行程:400mm

兩攝像頭最小間距:150mm

分辨率:0.001mm

⑷驅動方式:步進電機

⑸導向方式:直線運動導軌

傳動方式:精密滾珠絲杠

移動速度:10m/min

8攝像頭微調:攝像頭可以進行前後、上下手動微調

前後微調行程:10mm

上下微調行程:40mm

9、切割頭

切割深度零點確定方式:零點自動檢測

切割深度調整器:伺服電機

導向:精密直線導軌

⑷ 抬落刀動作驅動:氣缸

切割壓力調整:0.0050.3MPa0.053f/cm2

10、刀輪:

刀輪尺寸:φ2.0~φ4(外徑)×φ0.8(內徑)×0.65(厚度)

刀軸:直徑φ0.8mm×6mm

11、主要電氣:

驅動系統:進口伺服電機

控制系統:進口可編程序控制器

控制面板:進口觸摸屏

氣動件:進口氣動元件

12、出廠文件

  1)操作說明書

  2)電路彙編

  3)交流伺服驅動器操作手冊
