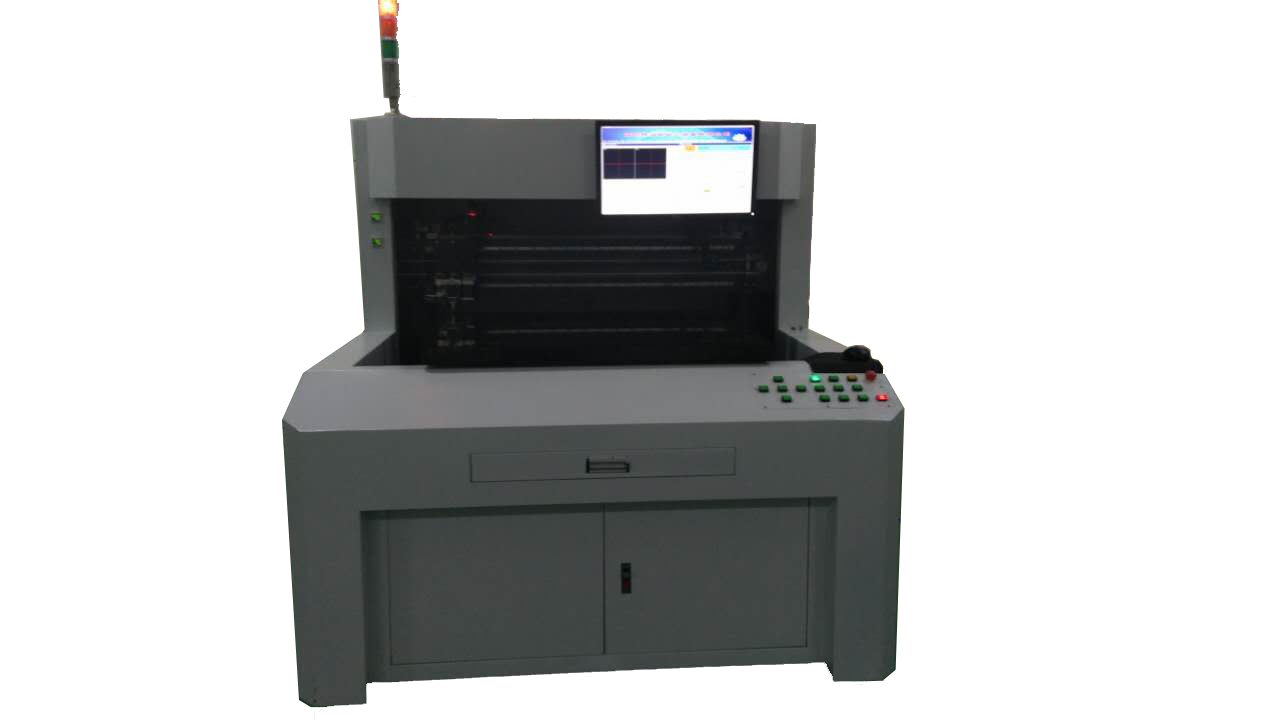

WH-PHZ-550單刀精密玻璃切割機是根據CSTN-LCD、STN-LCD、TN-LCD等產品的工藝要求設計的玻璃切割設備。

設備工作台可進行精確的Y向運動，實現高精度切割間距的進給。工作平台由伺服電機驅動實現90度旋轉，保証90度擺角精度；

切割頭運動結構採用低震動設計以保証切割質量。切割頭設計有刀尖對零、進刀深度調整機構。刀尖浮動機構克服玻璃及工作台不平度對切割質量的影響，保証良好的切割質量。

該設備配備了雙CCD攝像裝置，實現標記(MARK)自動對位。可對每個切割位置的MARK進行監視。兩攝像頭可進行X向的運動，實現自動對位X向的精確運動。

優質的切割刀具是影響切割質量的重要因素之一，可根據不同的玻璃性能提供適合的切割刀具。

二、設備規格及主要技術指標

• 適用玻璃尺寸：Max 550×450mm
• 玻璃厚度：0.4～1.1mm
• 切割間距位置精度：±0.02mm
• 工作台平面精密：±0.015mm
• 工作台高度：960±20mm
• 機器重量：約 1000 kg
• 機器外殼：鋼板噴塑（白色），或根據用戶要求

三、外部動力源（由用戶廠房提供）

• 電源：交流220v±5% 單相50～60Hz  1.2KW
• 外供乾燥氣源：壓力5kg/cm2；流量30公升/min  PT1/4
• 外供真空源：壓力400mmHg；流量20公升/min  PT1/4
• 環境溫度：22℃±5℃（乾燥）。相對濕度：60%

四、各部分規格

1、操作面板

PC軟件，使用鍵盤鼠標和功能鍵控制。

2、工作台規格：

⑴ 工作台尺寸：550×450 mm

⑵ 材料：硬質鋁合金

⑶ 玻璃固定方式：真空吸附方式

3、工作台運動（Y軸）

⑴ 工作台移動速度（Y向）：Max 30m/min

⑵ 工作台行程：Max 560mm

⑶ 定位精度：±0.015mm

⑷  Y軸最小位移分辨率：0.001mm

⑸  Y軸驅動：伺服電機

⑹  Y軸傳動：精密滾珠絲杠

⑺  Y軸導向：直線導軌

   4、工作台迴轉

⑴ 迴轉驅動：伺服電機

⑵ 迴轉導向：精密無間隙軸承

⑶0度及90度位置重複性：±0.01mm

5、切割頭切割運動

⑴ 切割頭有效行程（X向）：Max 560mm

⑵ 切割速度：Max 40m/min

⑶ 分辨率：0.01㎜

⑷ 驅動：伺服電機

⑸ 傳動：同步帶

⑹ 導向：精密直線導軌

6、CCD對位系統

⑴ CCD攝像頭：同軸光定焦定倍鏡頭

⑵ 攝像鏡筒：工作物距約150毫米

⑶ 攝像照明：LED同軸照明

⑷ 監視器：液晶監視器

 7、攝像頭運動：兩攝像頭均可進行X方向大範圍移動

     ⑴ 有效行程：400mm

⑵ 兩攝像頭最小間距：150mm

⑶ 分辨率：0.001mm

⑷驅動方式：步進電機

⑸導向方式：直線運動導軌

傳動方式：精密滾珠絲杠

⑹ 移動速度：10m/min

8、攝像頭微調：攝像頭可以進行前後、上下手動微調

⑴ 前後微調行程：10mm

⑵ 上下微調行程：40mm

9、切割頭

⑴ 切割深度零點確定方式：零點自動檢測

⑵ 切割深度調整器：伺服電機

⑶ 導向：精密直線導軌

⑷ 抬落刀動作驅動：氣缸

⑸ 切割壓力調整：0.005～0.3MPa（0.05～3㎏f/cm2）

10、刀輪：

⑴ 刀輪尺寸：φ2.0~φ4（外徑）×φ0.8（內徑）×0.65（厚度）

⑵ 刀軸：直徑φ0.8mm×6mm

11、主要電氣：

驅動系統：進口伺服電機

控制系統：進口可編程序控制器

控制面板：進口觸摸屏

氣動件：進口氣動元件

12、出廠文件

  1）操作說明書

  2）電路彙編

  3）交流伺服驅動器操作手冊
