一、 產品介紹

1.1、 簡介

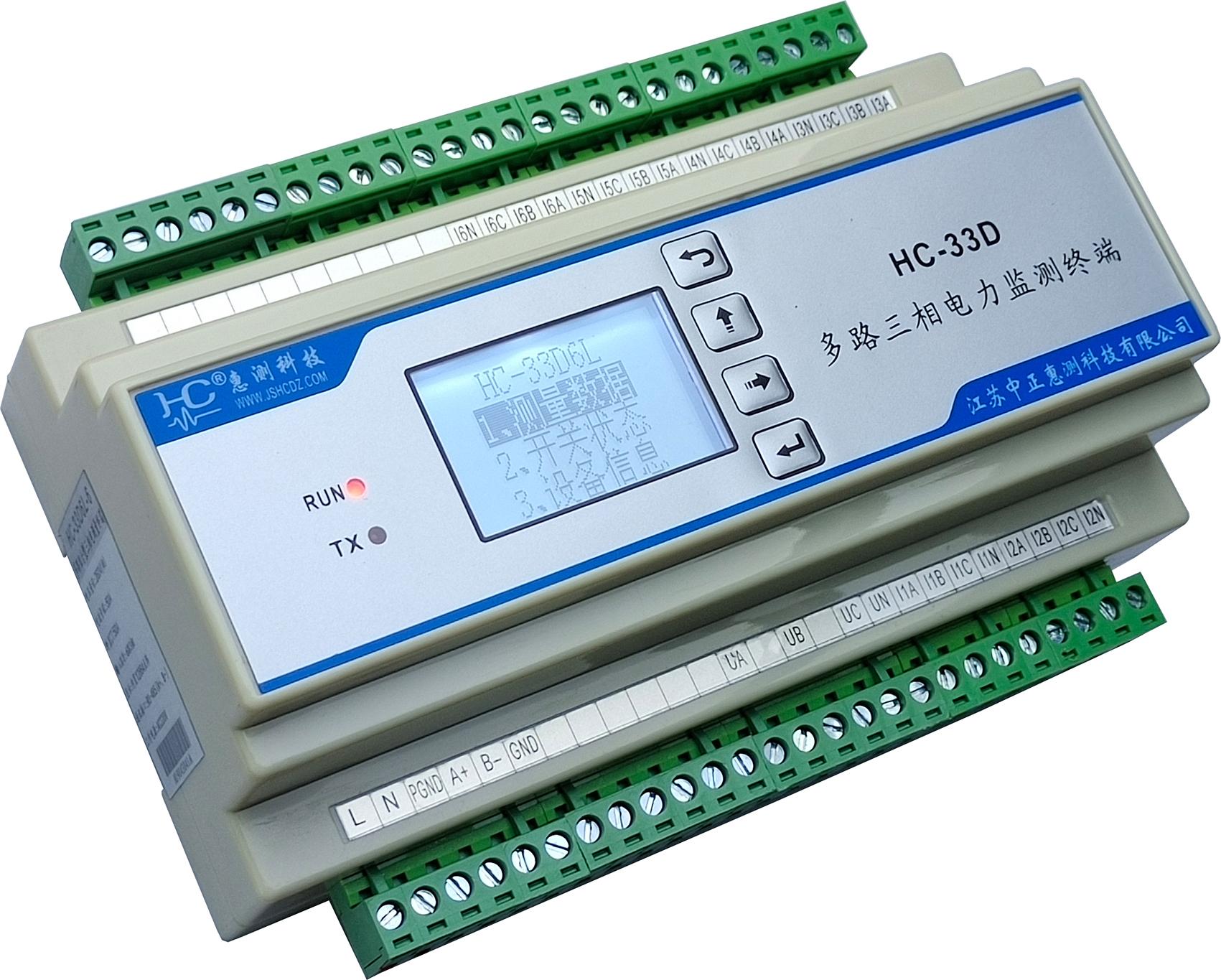

HC-33D6L多路組合型三相電測量終端是高度集成化的針對多路三相電量集中監測的產品，1台終端可以同時測量6路獨立的三相設備(或18路單相設備)用電情況。

每路設備的三相電流採用外置互感器獨立接入，採用三表法準確測量三相交流電壓、三相電流（真有效值測量）、總有功功率、無功功率、功率因數、各單相功率、頻率、總有功電度、無功電度、有功無功最大需量及發生時間、分時段電量等電參量，具有5路開關量輸入監測開關狀態、5路繼電器輸出控制；並具備RS-485通訊接口，可選的LCD中文液晶顯示；同時終端具備數據存儲功能、事件記錄功能與統計功能，具有分時段計量功能與報警事件自動上傳等功能，具有極優的性價比。

HC-33D6L的6路輸入電流採用分時切換循環測量方式，約1S更新1次測量數據，適用於負載不是頻繁突變的用電設備的電參數測量。

HC-33D6L多路組合型三相電測量終端可廣氾應用於電力、通信、交通、環保等行業中，用於集中監測多路三相設備的電流和電量消耗情況及配電網和企業中三相電能的分設備計量與監測。

1.2、 功能特點

•  終端可以同時監測6路獨立的三相設備用電情況
• 採集每路的三相電參量，包括電壓、電流、功率、電能等 30多個電參量，信息全
• 採用專用測量芯片，交流真有效值測量方式，測量精度高
• 通信規約採用標準Modbus-RTU 及DLT645-2007兩種規約，兼容性好，方便編程
• 帶ESD保護電路的RS-485通信接口
• 具5路開關量輸入：無源觸點或電壓型輸入，0～0.5V或短接為0，+3～30V或開路為1；其中第1、2路為市電與油機狀態信號輸入，可直接接AC220V測量；
• 具有5路繼電器輸出：干結點輸出，3A 250VAC /3A 30VDC；
• 電源可選AC85V~265V輸入或DC輸入，DC為寬工作電壓DC10～50V或36~72V，並具防接反保護功能，接反電源不會損坏模塊；
• 具有越限、市電狀態變化等的自動上傳報警功能；
• 數據存儲功能：可按設定的間隔週期（10分鐘~4小時）存儲最少120日的數據；
• 事件記錄功能：第1、2路輸入具有電壓事件記錄功能，當通電或斷電時，記錄其時間及狀態，可循環記錄16次；並記錄每次的正向總有功電量；並具有開關量變位事件記錄、越限報警事件記錄功能；
• 統計功能：統計每路的日總電量，並可循環存儲8日；統計第2路油機設備的日工作時間，可循環存儲8日。
• 具有8時段、4費率的分時計量功能
• 採用工業級芯片，內置看門狗，並具有完善的防雷抗干擾措施，保証可靠性
• 高隔離電壓，電壓電流輸入信號採用微型精密互感器隔離，耐壓達DC2500V
• 帶LED指示工作狀態，LCD中文液晶顯示數據，便於現場安裝調試
• 35mm 標準DIN導軌安裝，多種接線方式，方便現場安裝布線

1.3、 技術參數

• 三相交流輸入
  • 輸入頻率：工頻，50Hz±5Hz；
  • 電壓量程（相電壓）： 260V等可選；
  • 電流量程： 50A等，外置50A:25mA精密互感器輸入；
  • 信號處理：採用專用測量芯片，24位AD采樣；
  • 過載能力：1.2倍量程可持續；瞬間(<10周波)電流5倍，電壓3倍量程不損坏；
  • 輸入阻抗：電壓通道＞1 kΩ／V；電流通道≤100mΩ；
• 開關量輸入輸出
  • 輸入5路，第3~5路為無源觸點或DC電壓型輸入（第1、2路可直接接AC220V測量市電與油機狀態信號）；   邏輯電平：0～0.5V或短接為0，+3～30V或開路為1；  輸入電平範圍：0～30V，極限範圍為－10～40V；
  • 開關量輸出：5路繼電器輸出，干結點輸出，3A 250VAC /3A 30VDC；
• 通訊接口
  • 接口類型： RS-485接口；
  • 通訊規約： MODBUS-RTU標準規約；
  • 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；
  • 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；
• 測量輸出數據

6路設備，每路的電壓、電流、功率、電能等 30多個電參量，見Mdobus數據寄存器列表

• 測量精度

電壓、電流：±0.5%FS；電量：±1%FS；有功電度1級，無功2級；

• 隔離

DC供電電源與RS-485接口及DIO間為共地，與電壓輸入、電流輸入之間相互隔離；各電壓通道之間也相互隔離； 隔離耐壓2500VDC；

• 電源
  • 可選DC+10～30V、 DC+36～72V、AC85~265V供電
  • DC+10～30V供電時，峰值電壓不得超過+40V；典型功耗：≤1W；
  • DC+36～72V供電時，峰值電壓不得超過+80V；典型功耗：≤1W；
• 工作環境
  • 工作溫度：-20～+60℃；存放溫度：-40～+85℃；
  • 相對濕度：5～95%，無結露（在40℃下）；
  • 海拔高度：0～3000米；
  • 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和衝擊的場所；
• 溫度漂移：≤50ppm/℃；
• 安裝方式：35mm 標準DIN導軌安裝
• 模塊尺寸：  118×158×59mm
