一、產品介紹

1.1、 簡介

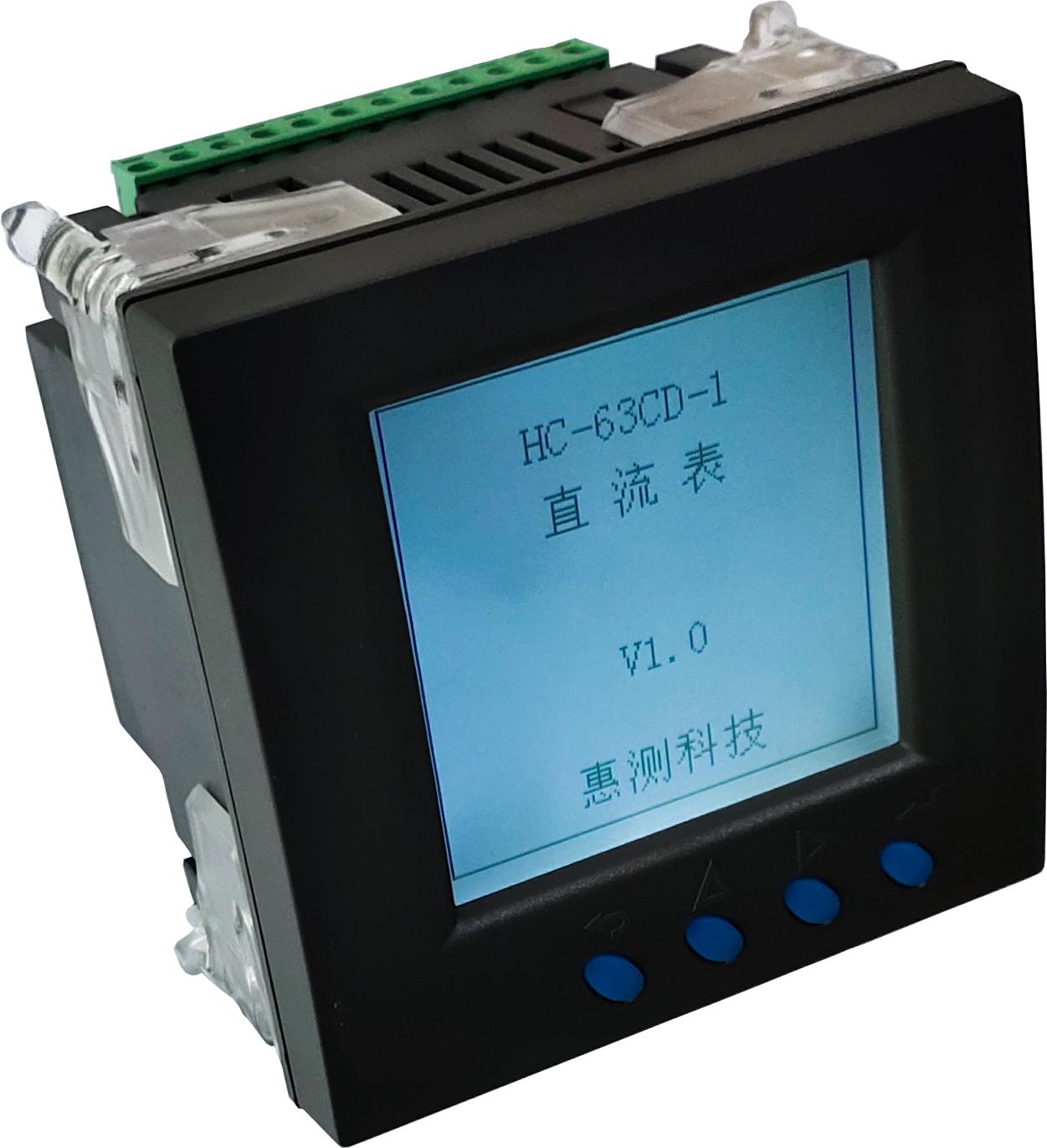

HC-63CD多路組合式直流電量測量終端是高度集成化的針對1~5路直流電參數測量應用的產品，準確測量1路直流電壓、1~5路直流電流（帶方向）、功率、總電度、各單路電度等電參量，並具備可選的2路DI、2路開關量輸出功能，通訊接口為RS-485接口，MODBUS-RTU規約及DL/T645規約，具有極優的性價比。

HC-6系列儀表可廣氾應用於電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用於監測交直流設備的電流和電量消耗情況。



1.2、 功能特點

• 採集1~5路直流電參量，包括電壓、電流、功率、電能等多個電參量，信息全
• 採用專用測量芯片，有效值測量方式，測量精度高
• 通信規約採用標準Modbus-RTU及DL/T645方式，兼容性好，方便編程
• 帶隔離及ESD保護電路的RS-485通信接口
• 多種供電方式可選
• 寬工作電壓DC12～36V或36~60V或AC100~265V，並具防接反保護功能，接反電源不會損坏模塊
• 採用工業級芯片，內置看門狗，保証可靠性
• 高隔離電壓，耐壓達DC2500V
• 可選配2路開關量輸出、2路開關量輸入
• 可配置的實時數據更新週期，方便應用於各種測量要求
• 帶LCD顯示實時測量數據及配置參數，便於現場安裝調試
• 多種電流輸入方式可選：霍爾傳感器輸入、外配75mV分流器輸入、內置分流器直接輸入（20A內）
• 可選配不同霍爾傳感器，方便易用
• 可選最多5路一體同步測量，性價比高
• 96*96面板安裝，160*160點陣中文液晶顯示各種數據，便於現場安裝調試



1.3、 技術參數

•  1~5路直流輸入
  • 電壓量程：60V、100V、260V、500V、800V、1000V等可選；
  • 電流量程： 5A、20A、50A、100A、200A、300A、400A、500A等可選；外配霍爾電流傳感器EKA、EKB、BS等型號可選；
  • 信號處理：採用專用測量芯片，16位AD采樣；
  • 數據更新週期：0.05S～1.00S可配置；
  • 過載能力：1.2倍量程可持續；瞬間(<200mS)電流5倍，電壓3倍量程不損坏；
  • 輸入阻抗：電壓通道＞1 kΩ／V；電流通道≤100mΩ；
• 開關量輸入（選配）

2路，電壓型輸入，0～0.5V為0，+5～30V為1；

• 開關量輸出（選配）

2路，繼電器輸出；繼電器觸點容量為5A250VAC；

• 通訊接口
  • 接口類型：RS-485接口；
  • 通訊規約： MODBUS-RTU規約、DLT546規約；
  • 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；
  • 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；
• 測量輸出數據

電壓、電流、功率、電能等多個電參量，見Mdobus數據寄存器列表

• 測量精度

電壓、電流、電量：±0.2%FS/±0.5%FS；有功電度1級

• 隔離

供電電源、通訊接口、電壓電流輸入、繼電器輸出之間相互隔離；隔離耐壓2500VDC；

• 電源
  • 可選DC12～36V供電時，峰值電壓不得超過+40V；典型功耗：≤3W；
  • DC+36~60V供電時，峰值電壓不得超過+72V；典型功耗：≤3W；
  • AC100~265V供電，典型功耗：≤3W；
• 工作環境
  • 工作溫度：-20～+70℃；存放溫度：-40～+85℃；
  • 相對濕度：5～95%，無結露（在40℃下）；
  • 海拔高度：0～3000米；
  • 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和衝擊的場所；

1.3.1 溫度漂移：≤50ppm/℃；

1.3.2 安裝方式：面板嵌入式，90mm×90mm 開孔安裝

• 儀表尺寸：96×96×72mm













二、應用



2.2、 端子定義

端子	定義	說明	端子	定義	說明
1	V+/L	電源正/AC電源L端	13	Ui	電壓輸入+端
2	V-/N	電源負/AC電源N端	14
3	PG	保護地	15
4	A+	485信號正	16	UN	電壓輸入負端
5	B-	485信號負	17	+15V	輔助電源+15V輸出
6	DCOM	開關量輸入公共端	18	-15V	輔助電源-15V輸出
7	DI1	開關量DI1輸入端	19	IN1	第1路霍爾電流傳感器輸入
8	DI2	DI2輸入端	20	0V	輔助電源輸出地
9	COM1	第1路繼電器輸出公共端	21	+15V	輔助電源+15V輸出
10	OP1	第1路繼電器輸出常開點	22	-15V	輔助電源-15V輸出
11	COM2	第2路繼電器輸出公共端	23	IN2	第2路霍爾電流傳感器輸入
12	OP2	第2路繼電器輸出常開點	24	0V	輔助電源輸出地

注：1、此表為2路霍爾輸入型總表，僅供參考，不同輸入信號、路數、選配功能等端子定義不同，具體接線端子以儀表標識為準；

2、輔助電源±15V輸出為專供霍爾電流傳感器的電源，不可另做他用；

3、開關量輸入與繼電器輸出為選配功能，端子以產品實際標識為準；

4、內置分流器型的電流接線時，在額定電流大於10A時，必須按圖示2個端子並聯1平方以上導線接入（單個端子最大峰值電流15A，若超過可能會燒坏端子）；
