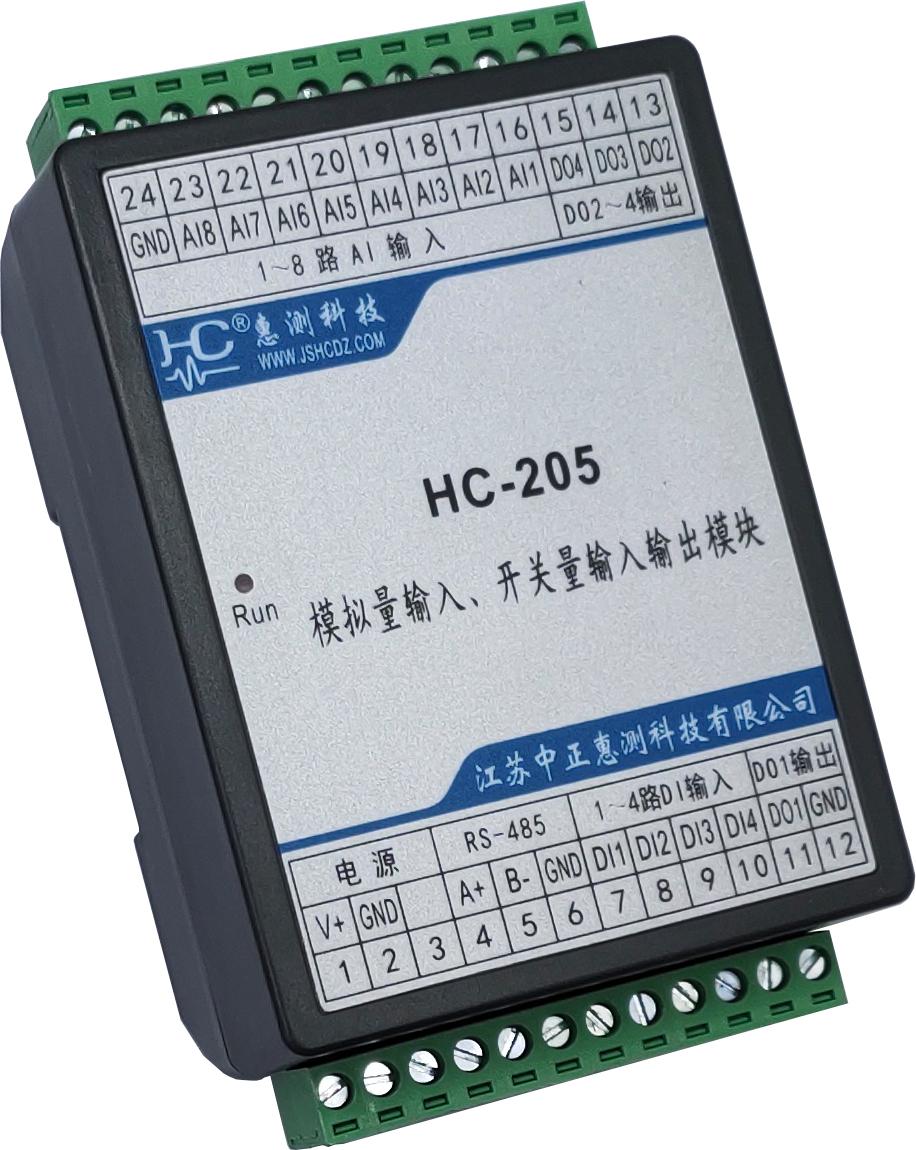

HC-205 模擬量輸入、開關量輸入輸出模塊

HC-205 模擬量輸入、開關量輸入輸出模塊
型號:HC-205
品牌:惠測科技
原產地:-
類別:電子、電力 / 其它電力、電子
標籤︰ -
單價: -
最少訂量:1 件

產品描述

產品介紹

1.1、 簡介

HC-205 模塊可實現8路模擬量輸入測量、4路開關量輸入監測、4路開關量輸出控制(三極管集電極開路輸出)。通訊接口為1RS-485口,MODBUS-RTU通訊協議DC10~30V電源供電

HC-205模塊可應用於各種工業自動化測量與控制系統中。可測量壓力、溫度、電量等變送器輸出的420mA或05V信號。開關量輸出可控制繼電器或指示燈輸出,開關的狀態信號可通過開關量輸入返回到主機,開關量輸入帶計數功能,可作為脈衝計數輸入。



1.2、 功能特點

  • 採集8路模擬量輸入:0/4~20mA、05V、010V可選;採用16位AD採集處理,測量精度高
  • 通信規約採用標準Modbus-RTU方式,兼容性好,方便編程
  • ESD保護電路的RS-485通信接口
  • 寬工作電壓DC10~30V,並具防接反保護功能
  • 採用工業級芯片,內置看門狗,並具有完善的防雷抗干擾措施,保証可  靠性
  • 4路開關量輸入,可有源或無源空觸點輸入
  • 4路開關量輸出,三極管集電極開路輸出 (50V/100mA);可控制繼電器或LED指示燈輸出
  • 可配置實時數據更新週期,方便應用於各種模擬量測量要求
  • LED指示工作狀態,便於現場安裝調試
  • 35mm 標準DIN導軌安裝,多種接線方式,方便現場安裝布線



1.3、 技術參數

  •  8路模擬量輸入
    • 輸入信號:直流;
    • 輸入量程:20mA、5V、10V等可選;
    • 數據更新週期:0.12S~2.4S可配置;
    • 過載能力:1.2倍量程可持續;瞬間(<1S) 3倍量程不損坏;
    • 輸入阻抗:電壓通道>1 kΩ/V;電流通道150Ω;
  • 開關量輸入
    • 4路,無源觸點或電壓型輸入
    • 邏輯電平:0~0.5V或短接為0,+3~30V或開路為1;
    • 輸入電平範圍:0~30V,極限範圍為-10~40V;
    • 計數功能:計數采樣頻率1KHz,要求脈衝高低電平的寬度都>1mS ;當模塊檢測到各通道有1至0的跳變時計數值加1;每一路最大計數值4字節:FFFFFFFFH。
  • 開關量輸出
    • 遙控輸出:4路,集電極開路輸出(50V/100mA);
    • 可設置為電平方式或脈衝方式輸出;脈衝輸出時脈衝寬度為0.1S~20S可設定;
  • 通訊接口
    • 接口類型:1路RS-485通訊接口
    • 通訊規約: MODBUS-RTU標準規約
    • 通訊地址:1~247可設置
    • 數據格式:可軟件設置,“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
    • 通訊速率:可設置1200、2400、4800、9600、19200、38400Bps;
  • 測量精度:±0.2%FS;
  • 隔離:不隔離,所有信號共GND;
  • 電源
    • DC+10~30V供電,峰值電壓不得超過+40V;典型功耗:0.3W;
  • 工作環境
    • 工作溫度:-20~+70℃;存放溫度:-40~+85℃;
    • 相對濕度:5~95%,無結露(在40℃下);
    • 海拔高度:0~3000米;
    • 環境:無爆炸、腐蝕氣體及導電塵埃,無顯著搖動、振動和衝擊的場所;

1.3.9 溫度漂移:≤100ppm/℃;

1.3.10 安裝方式:35mm 標準DIN導軌安裝

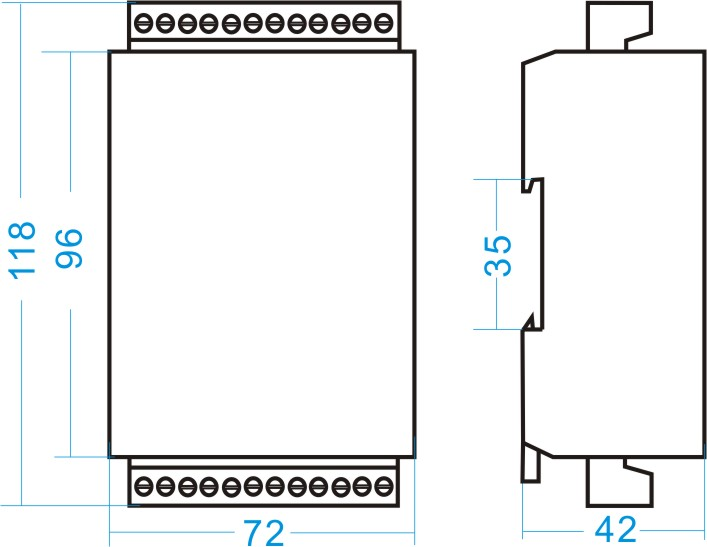

  • 模塊尺寸  118×72×42mm

二、應用

2.2、 端子定義

端子

定義

說明

端子

定義

說明

1

V+

電源正

24

GND

模擬量輸入公共地

2

GND

電源地

23

AI8

8路模擬量輸入正端

3

NC

22

AI7

7路模擬量輸入正端

4

A+

485數據正端

21

AI6

6路模擬量輸入正端

5

B-

485數據負端

20

AI5

5路模擬量輸入正端

6

GND

通訊地

19

AI4

4路模擬量輸入正端

7

DI1

1路開關量輸入

18

AI3

3路模擬量輸入正端

8

DI2

2路開關量輸入

17

AI2

2路模擬量輸入正端

9

DI3

3路開關量輸入

16

AI1

1路模擬量輸入正端

10

DI4

4路開關量輸入

15

DO4

4路開關量輸出

11

DO1

1路開關量輸出

14

DO3

3路開關量輸出

12

GND

開關量公共地

13

DO2

2路開關量輸出
