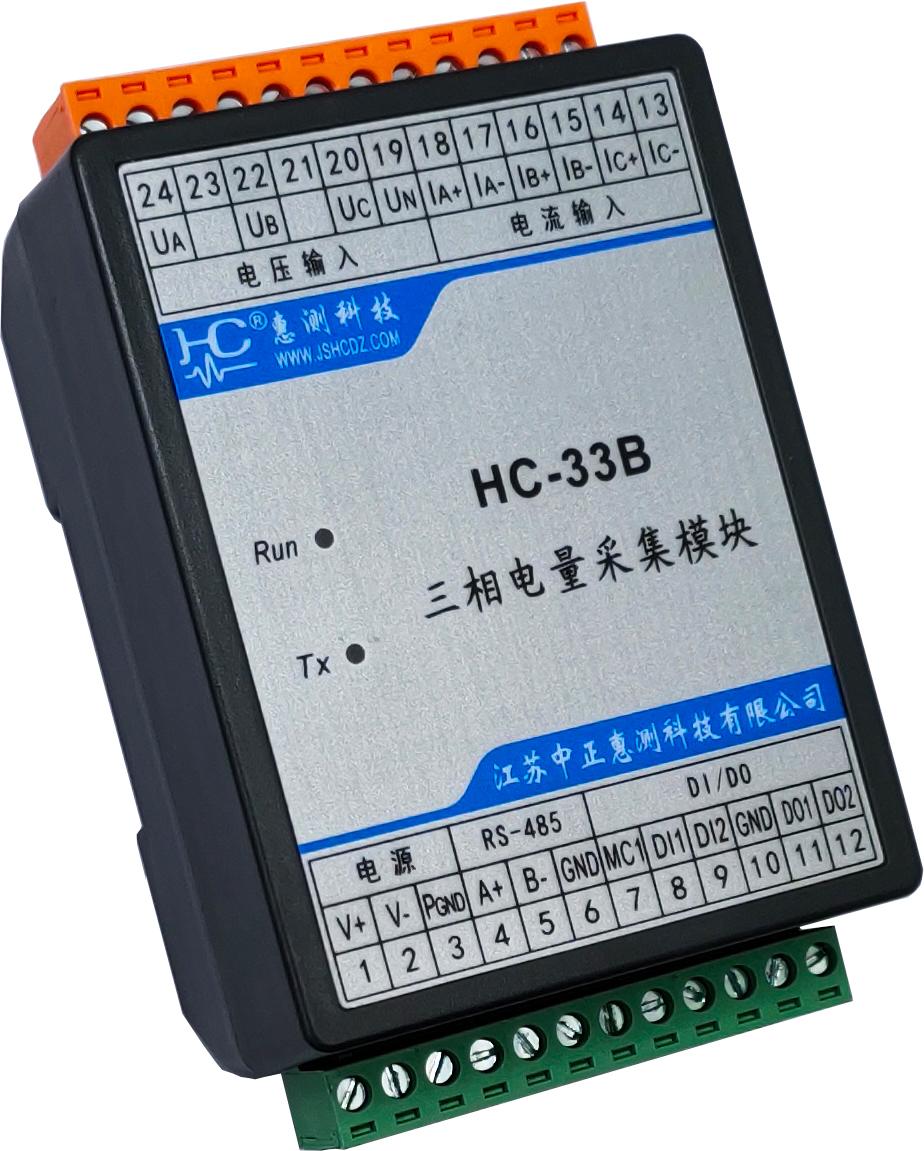

HC-33B三相電量採集模塊

V3.1

一、產品介紹

1.1、 簡介

HC-33B三相電量採集模塊是高度集成化的針對三相電量參數測量應用的產品，三表法準確測量三相交流電參數。



1.2、 功能特點

• 採集三相電參量，包括電壓、電流、功率、電能等 30多個電參量，信息全
• 採用專用測量芯片，交流真有效值測量方式，測量精度高
• 通信規約採用標準Modbus-RTU方式，兼容性好，方便編程
• 帶ESD保護電路的RS-485通信接口
• 多種供電方式可選
• 寬工作電壓DC10～30V，並具防接反保護功能，接反電源不會損坏模塊
• 採用工業級芯片，內置看門狗，並具有完善的防雷抗干擾措施，保証可靠性
• 高隔離電壓，電壓電流輸入信號採用微型精密互感器隔離，耐壓達DC2500V
• 多電能計量：有正反向總有無功累計電能、當日累計電能、各單相電能計量
• 具有2路集電極開路輸出（或可選1路繼電器）、2路開關量輸入
• 具有1路可配置的有功或無功電能脈衝輸出功能
• 可配置的實時數據更新週期，方便應用於各種測量要求
• 具有越限、故障等的自動上傳報警功能
• 帶LED指示工作狀態(或選配LCD中文液晶顯示數據)，便於現場安裝調試
• 35mm 標準DIN導軌安裝，多種接線方式，方便現場安裝布線



1.3、 技術參數

• 三相交流輸入
  • 輸入頻率：工頻，45～65Hz；
  • 電壓量程（相電壓）：70V、120V、260V、450V等可選
  • 電流量程： 1A、5A等可選；超過5A量程需外配互感器；
  • 信號處理：採用專用測量芯片，24位AD，6通道4.8K同步采樣；
  • 數據更新週期：0.05S～1.00S可配置；
  • 過載能力：1.2倍量程可持續；瞬間(<10周波)電流5倍，電壓3倍量程不損坏；
  • 輸入阻抗：電壓通道＞1 kΩ／V；電流通道≤100mΩ；
• 開關量輸入

2路，無源觸點或電壓型輸入，0～0.5V或短接為0，+3～30V或開路為1；



• 開關量輸出（2路集電極開路或1路繼電器）

2路：集電極開路輸出（50V/30mA）；可設置為遙控或報警保護輸出功能；

或可選1路：繼電器（250V*3A(AC)或30V*3A(DC)）

• 電能脈衝輸出
  • 1路，可配置選擇的三相總（絕對值和）有功或無功電能脈衝輸出；
  • 脈衝輸出寬度為50mS,負脈衝；
  • 每個脈衝當量為：儀表電壓量程*電流量程/2400 000度；
• 通訊接口
  • 接口類型：RS-485接口。
  • 通訊規約： MODBUS-RTU標準規約；
  • 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；
  • 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；
• 測量輸出數據

電壓、電流、功率、電能等 30多個電參量，見Mdobus數據寄存器列表

• 測量精度

電壓、電流：±0.2%FS；電量：±0.5%FS；有功電度1級，無功電度2級；

• 隔離

DC供電電源、DI、DO、RS-485接口間為共地，與電壓輸入、電流輸入之間相互隔離；隔離耐壓2500VDC；

• 電源
  • 可選DC+10～30V、 AC85V～265V(或DC 100V-300V)
  • DC+10～30V供電時，峰值電壓不得超過+40V；典型功耗：≤0.5W；
  • AC85V～265V，50Hz±5Hz或DC 100V-300V供電，典型功耗：≤1W；
• 工作環境
  • 工作溫度：-20～+70℃；存放溫度：-40～+85℃；
  • 相對濕度：5～95%，無結露（在40℃下）；
  • 海拔高度：0～3000米；
  • 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和衝擊的場所；

1.3.11 溫度漂移：≤50ppm/℃；

1.3.12 安裝方式：35mm 標準DIN導軌安裝

• 模塊尺寸：  118×72×42mm



二、應用





端子	定義	說明	端子	定義	說明
1	V+/L	10～30V供電電源正	24	UA	A相電壓輸入
2	GND/N	電源地	23	NC	空
3	PGND	保護地	22	UB	B相電壓輸入
4	A+	485信號正	21	NC	空
5	B-	485信號負	20	UC	C相電壓輸入
6	GND	通訊地	19	UN	電壓零線
7	MC1	電能脈衝輸出端	18	IA+	A相電流輸入
8	DI1	第1路開關量輸入	17	IA-	A相電流輸出(公共端)
9	DI2	第2路開關量輸入	16	IB+	B相電流輸入
10	GND/CL	開關量地/（定製繼電器常閉觸點輸出）	15	IB-	B相電流輸出(公共端)
11	DO1/OP	開關量輸出1，集電極開路輸出/繼電器常開觸點	14	IC+	C相電流輸入
12	DO2/COM	開關量輸出2，集電極開路輸出/繼電器輸出公共端	13	IC-	C相電流輸出(公共端)
