HC-212開關量輸入繼電器輸出模塊

HC-212開關量輸入繼電器輸出模塊
型號:HC-212
品牌:惠測科技
原產地:-
類別:電子、電力 / 其它電力、電子
標籤︰ -
單價: -
最少訂量:1 件

產品描述

一、產品介紹

1.1、 簡介

HC-212 模塊為6路開關量輸入監測、16路開關量輸出控制(繼電器輸出)模塊。通訊接口為1RS-485口,MODBUS-RTU通訊協議DC10~30V電源供電

HC-212模塊可應用於各種工業自動化測量與控制系統中。開關量輸出可控制中間繼電器或指示燈輸出,開關的狀態信號可通過開關量輸入返回到主機,開關量輸入帶計數功能,可作為脈衝計數輸入。



1.2、 功能特點

  • 通信規約採用標準Modbus-RTU方式,兼容性好,方便編程
  • ESD保護電路的RS-485通信接口
  • 寬工作電壓DC10~30V,並具防接反保護功能
  • 採用工業級芯片,內置看門狗,並具有完善的防雷抗干擾措施,保証可  靠性
  • 6路開關量輸入,可有源或無源空觸點輸入
  • 16路開關量輸出:14路常開繼電器(4個公共端),2路常開常閉繼電器
  • LED指示工作狀態,便於現場安裝調試
  • 35mm 標準DIN導軌安裝,多種接線方式,方便現場安裝布線



1.3、 技術參數

  • 開關量輸入
    • 6路,無源觸點或電壓型輸入
    • 邏輯電平:0~0.5V或短接為0,+3~30V或開路為1;
    • 輸入電平範圍:0~30V,極限範圍為-10~40V;
    • 計數功能:計數采樣頻率1KHz,要求脈衝高低電平的寬度都>1mS ;當模塊檢測到各通道有1至0的跳變時計數值加1;每一路最大計數值4字節:FFFFFFFFH。
  • 開關量輸出
    • 遙控輸出:16路,繼電器(250V*5A(AC)或30V*5A(DC));
    • 可設置為電平方式或脈衝方式輸出;脈衝輸出時脈衝寬度為0.1S~20S可設定;
  • 通訊接口
    • 接口類型:1路RS-485通訊接口
    • 通訊規約: MODBUS-RTU標準規約
    • 通訊地址:1~247可設置
    • 數據格式:可軟件設置,“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
    • 通訊速率:可設置1200、2400、4800、9600、19200、38400Bps;
  • 隔離:不隔離,所有信號共GND;
  • 電源
    • DC+10~30V供電,峰值電壓不得超過+40V;典型功耗:5W;
  • 工作環境
    • 工作溫度:-20~+70℃;存放溫度:-40~+85℃;
    • 相對濕度:5~95%,無結露(在40℃下);
    • 海拔高度:0~3000米;
    • 環境:無爆炸、腐蝕氣體及導電塵埃,無顯著搖動、振動和衝擊的場所;

1.3.7 溫度漂移:≤100ppm/℃;

1.3.8 安裝方式:35mm 標準DIN導軌安裝

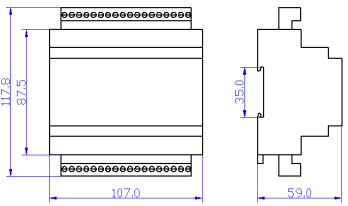

  • 模塊尺寸  118×107×59mm

二、應用



2.2、 端子定義

Pin

Define

說明

Pin

Define

說明

1

V+

10~30V

36

DI6

6路DI

2

GND

電源地

35

DI5

5路DI

3

PGND

保護地

34

DI4

4路DI

4

A+/RXD

RS485A+/RS232R

33

DI3

3路DI

5

B-/TXD

RS485B-/RS232T

32

DI2

2路DI

6

GND

RS485/RS232GND

31

DI1

1路DI

7

COM1

1路DO公共端

30

OP16

16路DO

8

CL1

1路DO常閉點

29

OP15

15路DO

9

OP1

1路DO常開點

28

OP14

14路DO

10

COM2

2路DO公共端

27

OP13

13路DO

11

CL2

2路DO常閉點

26

COM13

13~16路DO公共端

12

OP2

2路DO常開點

25

OP12

12路DO

13

COM3

3~4路DO公共端

24

OP11

11路DO

14

OP3

3路DO

23

OP10

10路DO

15

OP4

4路DO

22

OP9

9路DO

16

COM5

5~8路DO公共端

21

COM9

9~12路DO公共端

17

OP5

5路DO

20

OP8

8路DO

18

OP6

6路DO

19

OP7

7路DO

HC-212開關量輸入繼電器輸出模塊 1HC-212開關量輸入繼電器輸出模塊 2
