一、產品介紹

1.1、 簡介

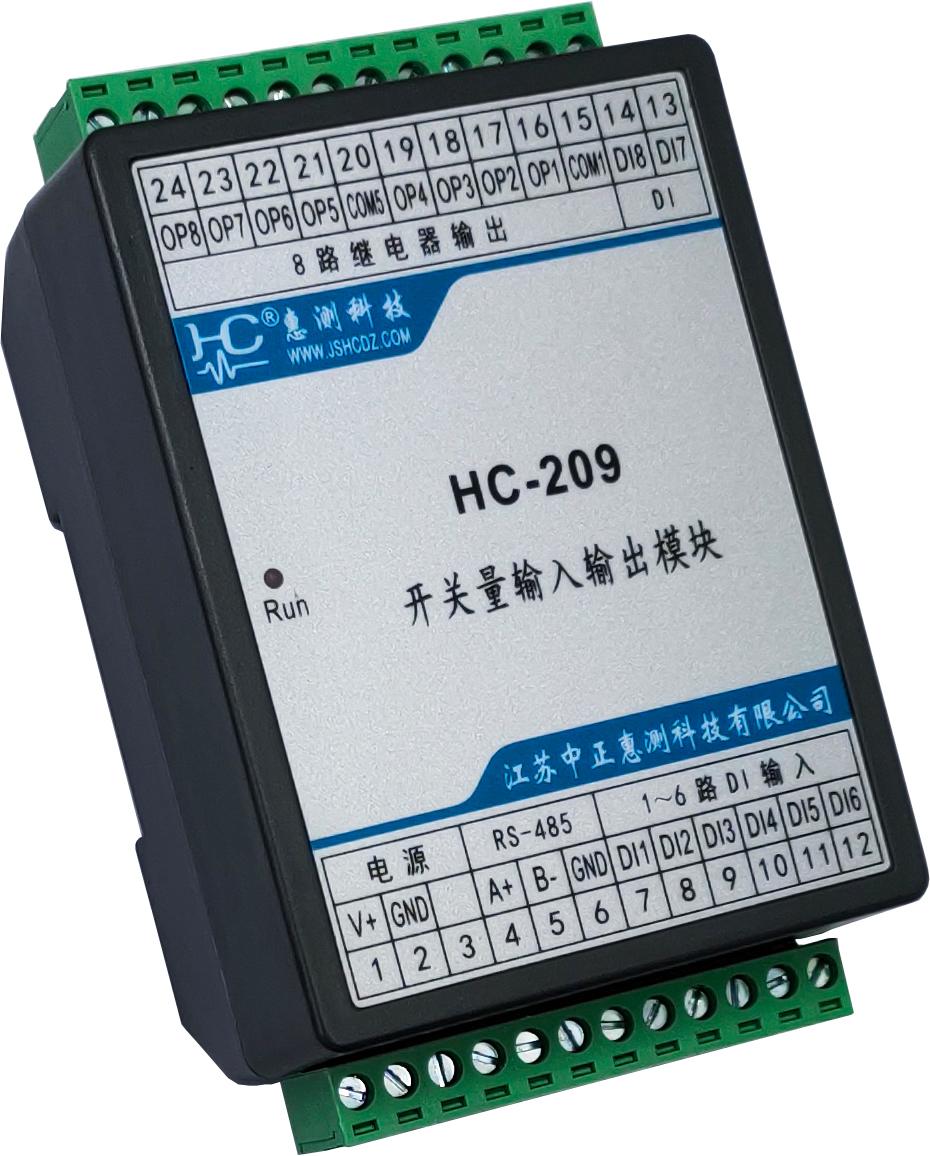

HC-209 模塊為8路開關量輸入監測、8路繼電器輸出控制模塊。通訊接口為1路RS-485口，MODBUS-RTU通訊協議。DC10～30V電源供電。

HC-209模塊可應用於各種工業自動化測量與控制系統中。開關量輸出可控制中間繼電器或指示燈輸出，開關的狀態信號可通過開關量輸入返回到主機，開關量輸入可帶計數功能，可作為脈衝計數輸入。

1.2、 功能特點

• 通信規約採用標準Modbus-RTU方式，兼容性好，方便編程
• 帶ESD保護電路的RS-485通信接口
• 寬工作電壓DC10～30V，並具防接反保護功能
• 採用工業級芯片，內置看門狗，並具有完善的防雷抗干擾措施，保証可靠性
• 8路開關量輸入，可有源或無源空觸點輸入
• 8路開關量輸出：8路繼電器常開觸點（2個公共端），觸點容量3A/250VAC；
• 帶LED指示工作狀態，便於現場安裝調試
• 35mm 標準DIN導軌安裝，多種接線方式，方便現場安裝布線

1.3、 技術參數

• 開關量輸入
  • 8路，無源觸點或電壓型輸入
  • 邏輯電平：0～0.5V或短接為0，+3～30V或開路為1；
  • 輸入電平範圍：0～30V，極限範圍為－10～40V；
  • 可選計數功能：計數采樣頻率1KHz，要求脈衝高低電平的寬度都>1mS ；當模塊檢測到各通道有1至0的跳變時計數值加1；每一路最大計數值4字節：FFFFFFFFH。
• 開關量輸出
  • 遙控輸出：8路，繼電器（250V*3A(AC)或30V*3A(DC)）；
  • 可設置為電平方式或脈衝方式輸出；脈衝輸出時脈衝寬度為0.1S～20S可設定；
• 通訊接口
  • 接口類型：RS-485通訊接口
  • 通訊規約： MODBUS-RTU標準規約
  • 通訊地址：1～247可設置
  • 數據格式：可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
  • 通訊速率：可設置1200、2400、4800、9600、19200、38400Bps；
• 隔離：DC電源、485接口、DI輸入信號共GND，繼電器觸點獨立輸出；
• 電源
  • DC+10～30V供電，峰值電壓不得超過+40V；典型功耗：≤3W；
• 工作環境
  • 工作溫度：-20～+70℃；存放溫度：-40～+85℃；
  • 相對濕度：5～95%，無結露（在40℃下）；
  • 海拔高度：0～3000米；
  • 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和衝擊的場所；

1.3.7 溫度漂移：≤100ppm/℃；

1.3.8 安裝方式：35mm 標準DIN導軌安裝

• 模塊尺寸：  118×72×42mm

二、應用

2.2、 端子定義
