大功率大流量 多次通過檢測設備
| 型號： | / |
|---|---|
| 品牌： | 天翼檢測 |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 其它電力、電子 |
| 標籤︰ | - |
| 單價： |
¥1000000
/ 件
|
| 最少訂量： | 1 件 |
產品描述
簡介

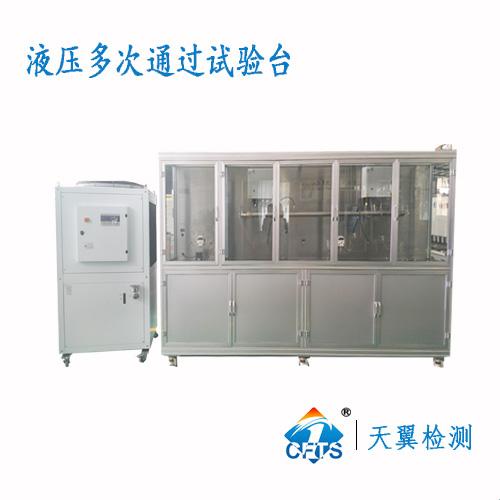

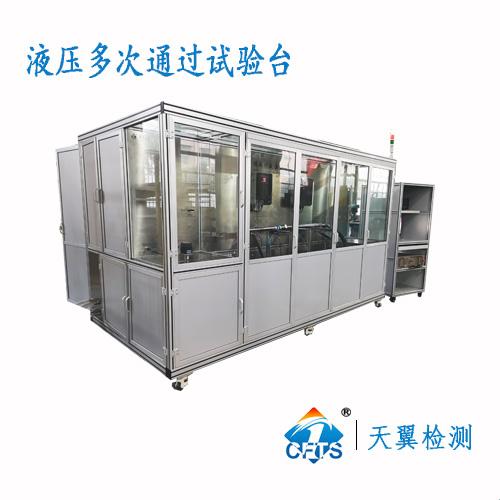

DT-500C液壓多次通過試驗台是由新鄉天翼過濾技術檢測有限公司曆經數年研製，並經過多次驗証合格的（符合ISO標準驗証程序）用於評定過濾器性能的關鍵測試設備。
試驗台採用在線粒子計數法評定通油濾清器的過濾效率（過濾精度）、雜質儲存能力（納污容量、使用壽命）及流量壓降特性。簡單來說就是給濾芯不斷注入污染物（試驗粉塵），並採用在線顆粒計數傳感器測量注入的污染物，進而測評過濾器的過濾性能。
執行標準
GB/T 18853 — 2002 《液壓傳動過濾器——評定濾芯過濾性能的多次通過方法》
ISO 16889 — 2007 《液壓傳動過濾器——評定濾芯過濾性能的多次通過方法》
ISO 4548 — 12:1997 《內燃機全流式機油濾清器試驗方法 用顆粒計數法測試過濾效率和納污容量》
ISO/DIS 19438 — 2000 《內燃機柴油濾清器——採用粒子計數法測定濾清效率和雜質存儲能力》
SAE J1858 — 2002 《全流量潤滑油過濾器——評定過濾性能的多次通過方法》
測試對象
液壓過濾器、機油濾清器、燃油濾清器、乳化液過濾器（濾芯）及通油過濾材料
測試項目
過濾效率（過濾精度）
雜質儲存能力（納污容量、使用壽命）
流量壓降特性
主要技術參數
|
表1 DT-500C主要技術參數表 |
|||
|
序 號 |
技 朮 參 數 |
技 朮 指 標 |
備 注 說 明 |
|
|
試驗介質 |
YH-15或同級 |
|
|
|
介質粘度 |
13.2 mm²/s （在 40°C時） |
|
|
|
試驗流量範圍 |
30 ～ 350 L/min |
兩個循環試驗流量段 |
|
|
循環試驗段1 |
30L/min ～ 80L/min |
|
|
|
循環試驗段2 |
50 L/min ～ 500L/min |
|
|
|
壓差 |
1.6 MPa |
|
|
|
壓差傳感器 |
0 ～ 200KPa |
客戶自定 |
|
|
污注泵注入流量 |
50 ～ 300 ml/min可調 |
|
|
|
污物注入流量 |
250 ml/min |
|
|
|
在線稀釋系統稀釋比 |
10：1（取樣流量為20ml） |
|
|
|
試驗溫度控制 |
40±2 ℃ |
|
|
|
試驗油箱容積 |
90L |
雙錐設計 |
|
|
污注油箱容積 |
45L |
|
|
|
輔助油箱容積 |
160L |
|
|
|
顆粒計數器（國產） |
天津KZD-3A 32通道（上下游各16個通道） |
客戶選配（二者選一） |
|
|
顆粒計數器（進口） |
德國Pamas 2132 32通道（上下游各16個通道） |
|
|
|
控制方式 |
程序自動控制 |
|
|
|
加熱方式 |
硅橡膠電加熱 |
|
|
|
冷卻方式 |
制冷機組或客戶提供冷卻水循環系統 |
|
|
|
台架主要材質 |
鋁型材，鋁塑板 |
|
|
|
管路材質 |
304不鏽鋼鋼管 |
|
|
|
被試件工裝 |
免費提供一套 |
|
|
|
試驗台功率 |
45kW |
|
|
|
試驗臺電源 |
三相五線制AC380V / 50Hz |
|
|
|
試驗台尺寸 |
3600×1500×2000（長×寬×高） |
（以會簽圖紙為準） |
|
|
測控台尺寸 |
800×800×1800（長×寬×高） |
（以會簽圖紙為準） |
