產品主要參數

• 試驗用油：試驗油CC30或規定穩定下相同粘度的其它油
• 油液粘度：24cST
• 介質溫度：常溫~100℃
• 試驗溫度：74±2℃
• 系統壓力：500~2000kPa
• 衝擊頻率：0~3Hz
• 試驗波形：梯形波
• 計數範圍：0~105次
• 試驗工位：2個
• 被件直徑：φ60~φ120
• 設備電源：AC380V/50Hz
• 整機功率：8kW
• 外形尺寸：2400*1200*2000

       產品簡介

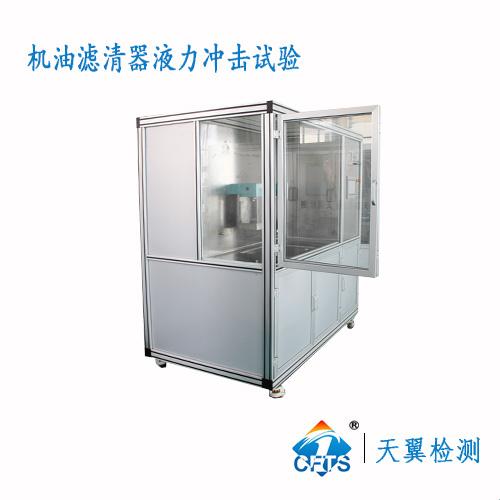

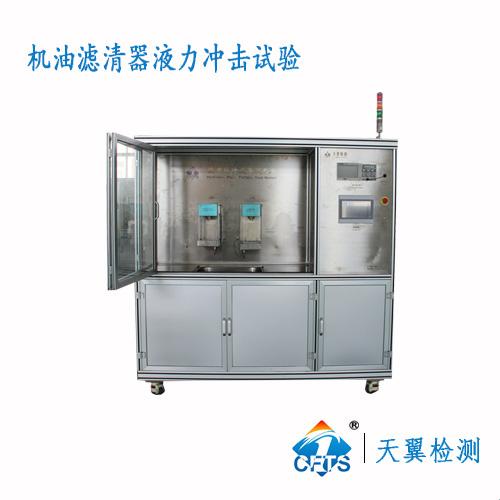

PL-P20液力脈衝疲勞試驗台主要用於檢測機油濾清器耐受發動機在冷啟動狀態下產生高壓衝擊波動的性能，既：機油濾清器產品對系統高壓力衝擊的耐受力及抗壓力脈衝疲勞特性。

試驗台台架採用工業級高強度鋁合金型材，框架結構設計，結構緊湊、外形美觀。試驗油路系統設計脈衝壓力為2MPa(20kgf/cm2)，其壓力範圍可覆蓋國內、國外機油濾清器脈衝試驗壓力需求（相關標準規定壓力為1.6MPa<16kgf/cm2>）,並為用戶預留了充足的試驗拓展能力。

操控方面採用當前流行的工業級觸控技術，為用戶提供了良好的人機交互界面，降低了用戶的操作難度。

同時選用具備100MHz帶寬、1GSa/s采樣頻率、7寸寬屏的數字示波器，可準確捕獲脈衝試驗壓力波形，真實記錄產品試驗數據。

我公司研製生產的液力脈衝疲勞試驗台可為用戶機油濾清器產品提供真實可靠試驗數據，為用戶產品質量保駕護航，不斷提升用戶產品競爭力。

測試項目：內燃機旋裝式機油濾清器的測試。

       產品功能及特點說明

試驗泵：

選用額定壓力為2.5MPa的齒輪泵，此泵具有結構緊湊、運行平穩、流量及壓力脈動小等特點。

試驗油箱：

採用工業級不鏽鋼板，總容積設計為80L，有效容積60L。

試驗管路：

均採用工業衛生級SUS304不鏽鋼管件，具備高強度、耐衝擊、使用壽命長等特點，可有效滿足液力衝擊試驗的需求。
