一、概述

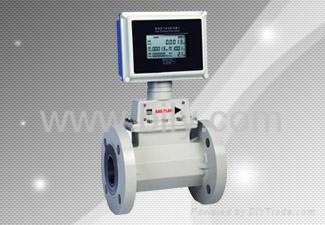

LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研製開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣氾適用於天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標誌為ExdⅡBT6（隔爆型）、ExiaⅡCT6（本安型）。適用於含有ⅡA、ⅡB、ⅡC類T1~T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
二、產品特點
  採用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
採用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
採用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
按流量頻率信號，可將儀表係數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
採用EEPROM數據存貯技術，具備曆史數據的存貯與查詢功能，三種曆史數據記錄方式可供用戶選擇。
流量計表頭可180°旋轉，安裝使用簡單方便。
高精確度，一般可達±1.5%R、±1.0%R。
重複性好，短期重複性可達0.05%~0.2%，正是由於具有良好的重複性，在貿易結算中是優先選用的流量計。
三、技術參數：
1．基本參數：
執行標準 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑及連接方式 25、40、50、65、80、100、125、150、200、250、300採用法蘭連接
25、40、50可採用螺紋連接
精度等級 ±1.5%R（±1%R需特製）*
量程比 1:10；1:20；1:30
儀表材質 表體：304不鏽鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁
使用條件 介質溫度：-20℃～+80℃    環境溫度：-30℃~+60℃
相對濕度：5%～90%       大氣壓力：86～106KPa
工作電源 A.外電源：+24VDC±15%，紋波≤±5%，適用於4-20mA輸出、脈衝輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
          當電壓低於2.0時出現欠壓指示。
整機功耗 A.外電源：＜1W；
B.內電源：平均功耗≤1W，可聯繫使用三年以上。
輸出信號功能 脈衝信號①、4 ~ 20mADC電流信號②、控制信號③
通訊輸出功能 RS485通訊④
實時記錄功能⑤ 起停記錄、日記錄、定時間間隔記錄
信號線接口 內螺紋M20×1.5或其他
防爆等級 ExdIIBT6或ExdIICT4
防護等級 IP65
2.流量範圍及工作壓力
公稱通徑
(mm) 型號 標準量程
（m3/h） 擴展量程
（m3/h） 耐壓等級
（MPa） 特製高壓等級
（MPa） 安裝方式
DN25 LWQ-25□ S 2.5-25 W 4-40 1.6 2.5,4.0 法蘭（螺紋）
DN40 LWQ-40□ S 5-50 W 6-60 1.6 2.5,4.0 法蘭（螺紋）
DN50 LWQ-50□ S1 6-65 W1 5-70 1.6 2.5,4.0 法蘭
  S2 10-100 W2 8-100
DN65 LWQ-65□ S 15-200 W 10-200 1.6 2.5,4.0 法蘭
DN80 LWQ-80□ S1 13-250 W 10-160 1.6 2.5,4.0 法蘭
  S2 20-400
DN100 LWQ-100□ S1 20-400 W 13-250 1.6 2.5 法蘭
  S2 32-650
DN125 LWQ-125□ S 20-800 W 20-800 1.6 2.5 法蘭
DN150 LWQ-150□ S1 32-650 W 80-1600 1.6 2.5 法蘭
  S2 50-1000  50-1200
DN200 LWQ-200□ S1 150-2000 W 50-1000 1.6 —— 法蘭
  S2 130-2500
DN250 LWQ-250□ S1 130-2500 W 80-1600 1.6 —— 法蘭
  S2 200-4000
DN300 LWQ-300□ S 200-4000 W1 130-2500 1.6 —— 法蘭
    W2 320-6500
