一、概述

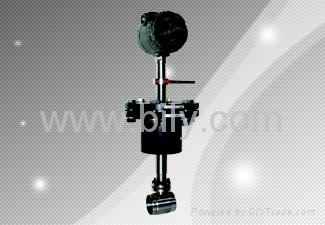

LUCB型插入式渦街流量傳感器可廣氾的適用於各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的渾濁液體，並可作為流量變送器用於自動控制系統中。
LUCB 型插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標誌為ExdIIBT6。
二、產品特點
可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）
採用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
壓力損失小，量程範圍寬，範圍度達1:25。
無可動部件，長期穩定，結構簡單便於安裝和維護。
可測介質溫度達+250℃。
三、技術參數
1、基本參數
執行標準 渦街流量傳感器（JB/T9249-1999）
公稱通經（mm） 200、250、300、350、400、450、500、600、800、1000、1200、1500
公稱壓力（MPa） 1.6MPa、2.5MPa
精度等級 液體：±2%
氣體或蒸汽：±2.5%
量程比 1:10；1:15；1:20
傳感器材質 304不鏽鋼、316（L）不鏽鋼等
使用條件 介質溫度：-40～+250℃
環境溫度：-20℃~+60℃
相對濕度：5%~90%
大氣壓力：86KPa~106KPa
信號輸出功能 脈衝信號、4 ~ 20mADC電流信號
通訊輸出功能 RS485通訊、HART協議等
工作電源 A.外電源：+24VDC±15%，紋波≤±5%，適用於4-20mA輸出、脈衝數出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
信號線接口   防爆型：內螺紋M20×1.5
防爆等級   ExdIICT4或ExdIIBT6
防護等級    IP65或更高（可訂製）
2、流量範圍
A、一般液體和氣體使用流量範圍見表
公稱通徑
(mm) 測量範圍(m3/h) 公稱通徑
(mm) 測量範圍(m3/h)
 液體 氣體  液體 氣體
200 70-700 600-6000 500 450-4500 4200-42000
250 110-1100 1060-10600 600 600-6000 6100-61000
300 180-1800 1500-15000 800 800-8000 11000-110000
350 210-2100 2000-20000 1000 1200-12000 17000-170000
400 270-2700 2700-27000 1200 1800-18000 24000-240000
450 350-3500 3300-33000 1500 2600-26000 38000-380000
B、對於飽和蒸汽，可下表所給質量流量的範圍對照選取。
(單位：t/h)
絕對壓力MPa 0.1 0.2 0.4 0.6 0.8 1.0 1.5 2.0 2.5 3.0
飽和溫度℃ 99.7 120.2 143.6 158.8 170.4 179.4 198.3 212.4 223.9 233.8
蒸汽密度kg/m3 0.5903 1.1295 2.1628 3.692 4.1616 5.1415 7.5940 10.038 12.507 15.007
DN250 Qmin 0.904 1.33 1.726 2.096 2.383 2.67l 3.205 3.698 4.438 5.30l
 Qmax 4.684 8.999 17.22 25.19 33.08 40.93 60.40 79.68 88.92 97.43
DN300 Qmin 1.302 1.775 2.485 3.108 3.432 3.846 4.65l 5.325 6.39l 7.633
 Qmax 6.746 12.96 24.79 36.27 47.63 58.93 86.98 114.7 128.3 140.3
DN400 Qmin 2.314 3.156 4.418 5.365 6.10l 6.383 8.205 9.467 11.36 13.57
 Qmax 11.99 23.04 44.08 64.48 84.68 104.8 154.6 204.0 227.6 243.7
DN500 Qmin 3.616 4.93l 6.903 8.383 9.533 10.68 12.82 14.79 17.75 21.20
 Qmax 18.74 36.00 68.87 100.8 132.3 163.7 241.6 318.7 355.7 389.7
DN600 Qmin 5.207 7.10l 9.94l 12.07 13.73 15.58 18.46 21.30 25.56 30.53
 Qmax 26.98 51.83 99.17 145.1 190.5 235.7 347.9 458.9 512.2 561.2
DN700 Qmin 7.087 9.665 13.53 16.43 18.69 20.94 25.13 28.99 34.79 41.56
 Qmax 36.74 70.55 135.0 197.5 259.3 320.9 473.6 624.7 697.1 763.8
DN800 Qmin 9.257 12.62 17.67 21.46 24.40 27.35 32.82 37.87 45.44 54.28
 Qmax 47.97 92.15 176.3 257.9 338.7 419.1 618.5 815.9 910，6 997.7
DN900 Qmin 11.27 15.98 22.37 27.16 30.89 34.62 41.54 47.93 57.5l 68.70
 Qmax 60.71 116.6 223.1 326.4 428.7 530.4 782.8 1033 1152 1263
DN1000 Qmin 14.46 19.72 27.61 33.53 38.13 42.74 51.8 59.17 71.0l 84.8l
 Qmax 74.95 144.0 275.5 403.0 529.3 613.2 966.5 1275 1423 1559
