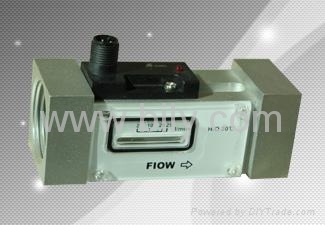

一、概述
流量開關殼體內部的流體通道上裝有一個內部裝有永久磁鐵的活塞。當活塞被液流所引起的壓力差推動時，磁性活塞便會帶動設備內部的密封磁性進行開關動作。活塞的直徑決定了啟動流量。當液流減少時，不鏽鋼彈簧會推動活塞復位。簧片開關被開動后，可遠傳報警或指示。用於液體或氣體介質。堅固的塑料，鋁或不鏽鋼外殼可選。
二、產品特點
極小的壓力損失。
良好的重複性,抗污能力。
機械部分與電子部分完全隔離，適用於小流量經濟型。
設定精度更加精確，帶有開關設定刻度，用戶無須在現場設定。
LED顯示開關狀態,雙開關量輸出可供選擇。
三、適用場合
氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調。
四、技術參數
1、基本參數
精確度 ±5%總量程
遲滯 視開關點而定，最小0.6L/Min
開關設定刻度 介質為水,溫度20℃,水平安裝狀態進行標定的。安裝位置,介質和溫度變化會對開關值略有影響
LED顯示 直流供電LED顯示開關狀態，交流無LED顯示。
接線方式 M12 接插件
輸出 干簧開關 , 容量 24VDC / 250VAC ,100mA
耐壓 10bar(塑料）50bar(鋁型) 100bar（不鏽鋼）
平均壓力損失 0.3bar(在25L/min)
介質溫度 最大90℃
防護等級 IP65
2、流量範圍
設定範圍 儀表口徑 壓力 最大流量 可調範圍
  bar L/min(水) L/min(水)
1 8 50 40 0.6(0.1)..8(7)
 10 50 40 0.6(0.1)..8(7)
 15 50 40 0.6(0.1)..8(7)
 20 50 40 0.6(0.1)..8(7)
 25 50 40 0.6(0.1)..8(7)
2 8 50 40 1(0.5)…15(13)
 10 50 40 1(0.5)…15(13)
 15 50 40 1(0.5)…15(13)
 20 50 40 1(0.5)…15(13)
 25 50 40 1(0.5)…15(13)
3 15 50 40 2(0.8)…25(25)
 20 50 40 2(0.8)…25(25)
 25 50 40 2(0.8)…25(25)
注:1.以上參數是將開關垂直安裝于水平管路（水平安裝）,以20℃水為介質測試得出的.
