一、概述

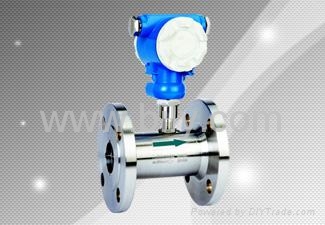

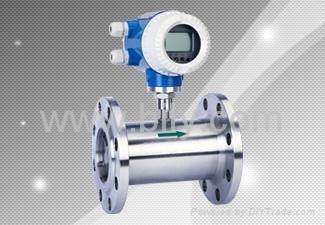

LWGY系列渦輪流量顯示計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量流量計，廣氾用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小於5×10-6m2/s的液體，對於運動粘度大於5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
二、產品特點
高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
輸出脈衝頻率信號，適於總量計量及與計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3~4kHz），信號分辨力強；
範圍度寬，中大口徑可達1:20，小口徑為1:10；
適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、技術參數
1.基本參數
執行標準 渦輪流量傳感器（JB/T9246-1999）
儀表口徑及連接方式 4、6、10、15、20、25、32、40採用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200採用法蘭連接
精度等級 ±1%R、±0.5%R、±0.2%R（需特製）
量程比 1:10；1:15；1:20
傳感器材質 304不鏽鋼、316（L）不鏽鋼等
使用條件 介質溫度：-20℃～+120℃       環境溫度：-20℃～+60℃
相對濕度：5%~90%             大氣壓力：86KPa~106KPa
信號輸出功能 脈衝信號、4~20mA信號
通訊輸出功能 RS485通訊、HART協議等
工作電源 A.外電源：+24VDC±15%，紋波≤±5%，適用於4-20mA輸出、脈衝輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
信號線接口 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級 ExdIIBT6或ExdIICT4
防護等級 IP65或更高（可訂製）
2.流量範圍及工作壓力
儀表口徑
（mm） 正常流量範圍（m3/h） 擴展流量範圍（m3/h） 常規連接方式
與耐壓等級 特製耐壓等級（MPa）
（法蘭夾裝）
DN 4 0.04～0.25 0.04～0.4 螺紋連接/6.3MPa 10、16、25
DN 6 0.1～0.6 0.06～0.6 螺紋連接/6.3MPa 10、16、25
DN 10 0.2～1.2 0.15～1.5 螺紋連接/6.3MPa 10、16、25
DN 15 0.6～6 0.4～8 螺紋連接/6.3MPa
法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 20 0.8～8 0.45～9 螺紋連接/6.3MPa
法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 25 1～10 0.5～10 螺紋連接/6.3MPa
法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 32 1.5～15 0.8～15 螺紋連接/6.3MPa
法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 40 2～20 1～20 螺紋連接/6.3MPa
法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 50 4～40 2～40 法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 65 7～70 4～70 法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 80 10～100 5～100 法蘭連接/2.5MPa 4.0、6.3、10、16、25
DN 100 20～200 10～200 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16、25
DN 125 25～250 13～250 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16
DN 150 30～300 15～300 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16
DN 200 80～800 40～800 法蘭連接/1.6MPa 2.5、4.0、6.3、10、16
