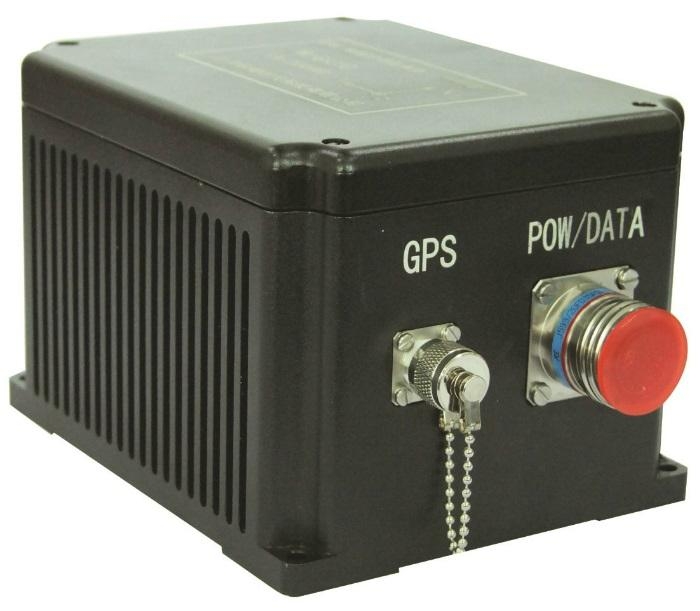

耐威单天线组合导航系统NV-GI310

耐威单天线组合导航系统NV-GI310
型号:NV-GI310
品牌:navtech
原产地:中国
类别:电子、电力 / 电子元器件 / 传感器
标签︰组合导航系统 , 导航与控制 , 姿态参考
单价: -
最少订量:1 件

产品描述

GNSS/INS紧密组合系统NV-GI310

GNSS/INS Tightly Integrated System NV-GI310



    NV-GI310紧密组合导航系统采用紧耦合技术将高精度、专业级、多通道、双频全球卫星定位系统接收机的原始载波相位及伪距和由高精度石英挠性加速度计及光纤陀螺集成的惯性测量单元紧密结合,具有体积小、重量轻、性价比优等特点。

    NV-GI310紧密组合导航系统可提供水平姿态、航向等定姿信息,经度、纬度、高度等定位信息,以及三维加速度、角速度等惯性测量信息;系统可扩展GLONASS卫星接收功能,并可针对不同应用环境扩展里程计或高度气压计等辅助传感器进一步提高系统精度和适用性,可广泛应用于陆海空各领域,实现有力地导航、制导与控制 (GN&C)

应用范围

特点

  •  航空
  •  长途运输
  •  车辆的导航与控制
  •  姿态参考
  •  船舶姿态的动态测量
  •  采矿和自动耕作
  •  火车和集装箱跟踪
  •  GNSS/INS紧密结合;
  •  价格低廉,体积小,重量轻;
  •  全密封可靠设计,保证恶劣环境下可正常工作;
  •  抗振动冲击和电磁干扰;
  •  差分GNSS兼容;
  •  扩展里程计或高度气压计等传感器(可选)。

性能指标/Specification



系统精度
System Accuracy

航向1/Heading1

0.1 deg, 1 σ

水平姿态1(横滚和俯仰)
Horizontal Attitude 1 (roll & pitch)

0.05 deg, 1 σ

位置1 2
Position1 2

水平/Horizontal

1.2 m, RMS

高程/Altitude

3 m, RMS

速度1/Velocity1

0.1 m/s, 1 σ

GNSS失锁
No GNSS Signal
(Pure INS)

航向保持
Heading

0.01 deg @ 60 s

0.5 deg @ 1 hr

水平姿态保持
Horizontal Attitude

0.01 deg @ 60 s

0.05 deg @ 1 hr

器件主要特性
Device Main Parameter

陀螺
Gyroscope

量程/Range

±300 deg/s

零偏稳定性
Bias Stability

0.5 deg/h

零偏重复性
Bias Repeatability

0.5 deg/h

加速度计
Accelerometer

量程/Range

±10 g
(
可定制/customizable)

零偏稳定性
Bias Stability

0.5 mg

零偏重复性
Bias Repeatability

0.5 mg

GNSS

B1&B2, L1&L2, SBAS

定位时间

Time to Fix

冷启/Cold Start

50 s

典型重捕/Typical Reacquisition

1 s

接口特性
Interface

电压/Voltage

9~36 VDC

功耗/Power Consumption

12 W @ 24 VDC

电气接口/Electrical

RS232/RS422

数据更新率(可设)

Data Update Rate (configurable)

100 Hz @ 115,200 baud rate

环境特性

Environmental

工作温度/Operating Temperature

-40°C~+60°C

存储温度/Storage Temperature

-50°C~+70°C

振动/Vibration

6 g @ 20~2000 Hz

冲击/Shock

30 g, 11 ms, 1/2 Sine

物理特性
Physical

尺寸/Size (L*W*H)

151×120×101 mm

重量/Weight

2.2 kg
