概述：



   一水硫酸亞鐵主要的原料是七水硫酸亞鐵，七水硫酸亞鐵又稱鐵礬、綠礬，其精製 品為淺綠色砂狀晶體。在生產離心后硫酸亞鐵比較濕，水分在50％左右。因此，一水硫酸亞 鐵的生產流程一般為：將水分在50％左右的七水硫酸亞鐵加熱烘乾→除雜→破碎→包裝。   目前，一水硫酸亞鐵生產裝置，包括給料機，所述給料機上設有給 料斗，所述給料機連接拋料機，所述拋料機與迴轉窯連接，所述迴轉窯包括窯本體，所述窯 本體上連接有使其旋轉的驅動機構，所述窯本體的一端設有進料斗，所述進料斗上設有將 其傾斜貫穿並延伸入窯本體內的進料管，所述進料管與拋料機連接，所述窯本體的另一端設有出料斗，所述窯本體的外側包覆有夾套加熱腔，所述夾套加熱腔的進風口與天然氣燃燒器連接，所述出料斗的上端通過排氣管與布袋除塵器連接、底端與輸送機連接，所述布袋除塵器通過廢氣引風機與排氣囪連接，所述輸送機與破碎機連接，所述破碎機通過提升機與成品貯斗連接。1詳3細6咨1詢6聯1系1方2式9顧8先8生！136乾燥1611煅燒2988

設計特點：

進料斗和出料斗之間固定有一橫向位於窯本體內的刮刀支架，刮刀支架的上方設設于刮除挂壁物料的刮刀，刮刀包括豎向刮板和傾斜刮板，豎向刮板和傾斜刮板組成的側面呈三角形狀，所述豎向刮板和傾斜刮板的端部均連接在呈三角狀的加強連接板上，加強連接板與刮刀支架固定連接，所述窯本體出口端內設有若干圈揚料件，每圈揚料件沿着窯本體圓周均勻設有若干塊呈方狀揚料板，所述揚料板均固定在窯本體的內壁上。

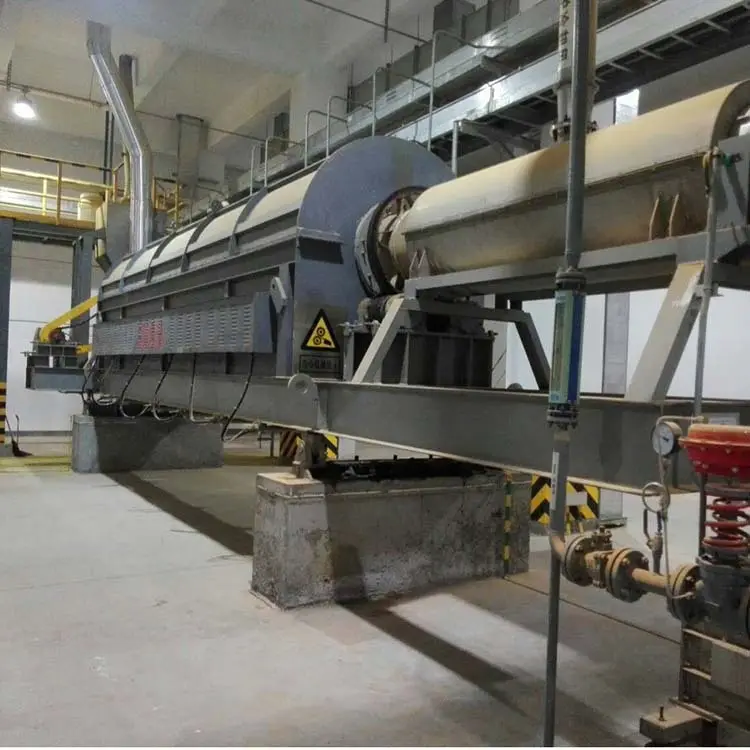

HZG系列高溫乾燥煅燒迴轉窯（一水硫酸亞鐵迴轉窯乾燥機，硫酸亞鐵滾筒烘乾生產方法，一水硫酸亞鐵迴轉窯生產裝置）





HZG系列高溫乾燥煅燒迴轉窯（一水硫酸亞鐵迴轉窯乾燥機，硫酸亞鐵滾筒烘乾生產方法，一水硫酸亞鐵迴轉窯生產裝置）介紹：

煤氣或天燃氣加熱轉筒迴轉窯，是在原來單筒迴轉窯的基礎上，並結合客戶現場生產需要，衍生出來的新型迴轉窯；電加熱迴轉窯具有結果緊湊，傾斜角度任意調節，溫度變頻調節控制，加熱元件模塊化設計，更換方便，設備運行操作簡單，維護方便等優點，是我公司自行研發的新型實用型產品。

HZG系列高溫乾燥煅燒迴轉窯（一水硫酸亞鐵迴轉窯乾燥機，硫酸亞鐵滾筒烘乾生產方法，一水硫酸亞鐵迴轉窯生產裝置）工作原理：

　　需燃燒處理的物料自窯頭料斗經喂料機構均勻給入窯筒體內，在傳動裝置的帶動下，物料隨筒體的轉動而沿筒體軸向前進，抄板翻轉物料、使其煅燒均勻。筒體外側設有燒煅室。煅燒產生的熱量通過筒體傳給物料，物料在高溫下進行焚化、分解、乾燥、煅燒和焙燒。煅燒好的卸料系統的卸料閥排出，經冷卻包裝后使用。

HZG系列高溫乾燥煅燒迴轉窯（一水硫酸亞鐵迴轉窯乾燥機，硫酸亞鐵滾筒烘乾生產方法，一水硫酸亞鐵迴轉窯生產裝置）結構組成與使用說明：



間接式迴轉窯主要由燃燒系統、控制系統、加熱腔筒體、窯體、驅動裝置、喂料和卸料系統等六部分組成。所有的部件都安裝在由鋼結構製作的整體框架上。

1、燃燒系統主要由燒咀、比例調節閥、電磁閥、電動執行機構、霧化助燃裝置、點火裝置等構成。

2、筒體帶有鏈輪或齒輪，兩端由托輥支撐，由調頻電機通過鏈輪或齒輪帶動。筒體材料可根據工藝要求選用不同的材料。內設抄板。

3、窯體座落在鋼架上，主要由輕質保溫材料砌筑而成。採用折疊塊，含鋯陶瓷棉毯，減少蓄熱量。由耐火材料和筒體的擋火環共同組成迷宮式密封。

4、驅動裝置可採用鏈傳動和齒輪傳動，減速機有兩出軸，可增設手動裝置，以便緊急情況下搖動筒體保護其不被損坏。

5、喂卸料系統，主要由喂料斗、喂料螺旋、攪拌裝置、喂料罩等組成。

6、 電加熱裝置，根據熱電偶的顯示溫度及成品的烘乾情況，調節電加熱裝置的功率，從而改變烘乾效果。

注意事項：在使用過程中，實時監測各段電加熱裝置的溫度，如果溫度不正常，有可能是電阻絲燒坏，造成的斷路，及時檢查並更換。

HZG系列高溫乾燥煅燒迴轉窯（一水硫酸亞鐵迴轉窯乾燥機，硫酸亞鐵滾筒烘乾生產方法，一水硫酸亞鐵迴轉窯生產裝置）性能特點：



1、本型號迴轉窯進料借鑑球磨機中空軸中心進料，操作方便，密封效果好，並減少了熱量損失，同時省去了緩衝料倉及下料溜槽等輔助設備。

2、本型號迴轉窯下支撐裝置為可調節式支撐，上下支撐為分體製作，一端由銷軸串聯連在一起，另一端由液壓千斤頂支撐，方便調節角度。

3、本型號迴轉窯為外加熱式迴轉窯，採用電爐絲加熱或燃氣加熱，外面有保溫外罩，筒體與隔熱罩之間形成加熱腔室，使筒體受熱均勻，同時減少了熱量散失。

4、本型號迴轉窯尾端加裝了尾部密封裝置，避免了熱量及粉塵的外泄，同時尾部密封罩頂部有除塵風管，保証了迴轉窯內水蒸氣及粉塵的及時排除。

5、本迴轉窯尾端為托輪支撐，接觸面積大，熱漲量能夠及時釋放，減少了筒體受內應力的損害。

6、煅燒過程中物料分解出來的氣體不與煙氣混合, 純度高, 方便回收或利用。

7、不會污染產品, 適合高純產品的煅燒。

8、可調整容體傾角和筒體轉速, 調節煅燒時間。
