自動粘片機 miniLED返修機 固晶機 倒裝焊

自動粘片機 miniLED返修機 固晶機 倒裝焊
型號:AS-M
品牌:微組半導體MicroASM
原產地:中國
類別:工業設備 / 電子電氣產品製造設備
標籤︰高精度粘片機 , miniLED返修台機 , 倒裝焊固晶機
單價: -
最少訂量:1 件

產品描述

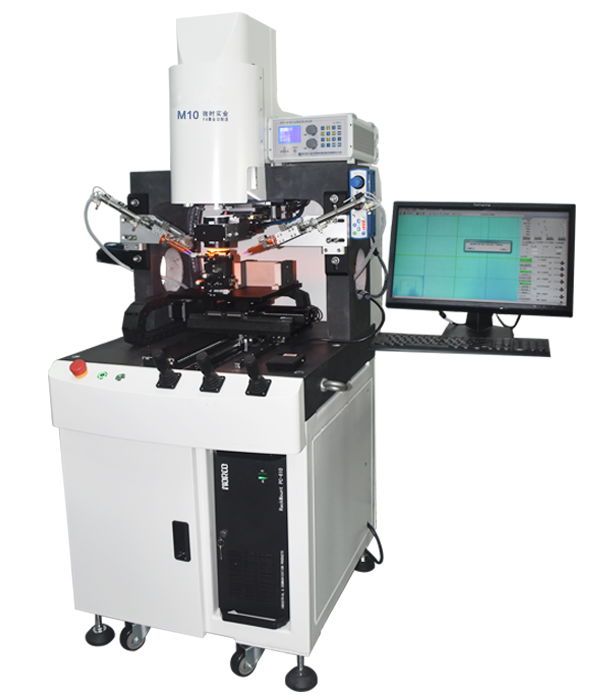

M平台是一款離線式半自動微組裝系統。基於該平台開發出M5/M10/M20三款不同精度定位的機型。搭配吸嘴加熱模塊、激光加熱模塊、UV點膠及固化模塊、熱氮保護氣體模塊、基底預熱模塊、過程監控模塊、芯片倒裝焊接模塊。
配合激光焊接模塊可完成mini LED柔性電路板返修、大型醫療設備(核心成像模塊組裝)、光器件(激光器LD鈀條組裝、VCSEL、PD、LENS等組裝)、半導體( MEMS器件、射頻器件、微波器件和混合電路)。

該系列產品性能穩定,性價比高,操作方便,尤其適合對生產效率要求不高,對精度要求高的科學研究所和院校實驗室等。

產品參數

  • 工作方式   離線式半自動           Z軸行程    150mm
  • 工作範圍   400*800mm             T軸行程    360°
  • 器件尺寸範圍  0.05-40mm         XY軸解析度   2μ
  • 綜合貼裝精度  ±1μ   3σ             Z軸解析度       2μ
  • XY驅動形式 直線電機               T軸解析度   0.01°
  • 鍵合力控制  20-1000g              上部視覺系統   分辨率1.4μ
  • 過程監控系統   可錄像拍照       下部視覺系統  分辨率1.4μ

應用領域

  • MEMS封裝
  • 倒裝芯片鍵合
  • 正裝芯片鍵合
  • 激光二極管激光巴條焊接
  • 光模塊封裝
  • 傳感器封裝
  • Mini LED貼裝

相關工藝

  • 激光加熱
  • 膠粘工藝
  • 固化 (紫外線、溫度)
  • 共晶焊\金錫、銦
  • 激光巴條封裝
  • 熱壓
  • 晶圓級高精度粘片

產品優勢

    • 離線式半自動運行,操作方便性價比高
    • 具備工藝的高重複性和應用靈活性
    • 根據客戶需求量身定製功能模塊和開發工藝
    • 實時的觀察和反饋大大縮短了工藝開發時間
    • 快速實現將研發工藝轉換到生產工藝,保証可靠結果
    • 人機友好界面操作方便,編程簡單
    • 可控制所有工藝相關參數:壓力、溫度、時間、功率、光源和圖像、以及工藝環境等
